Двухосный узел
/ FAW CA3250 (P66K24L1TE5Z)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

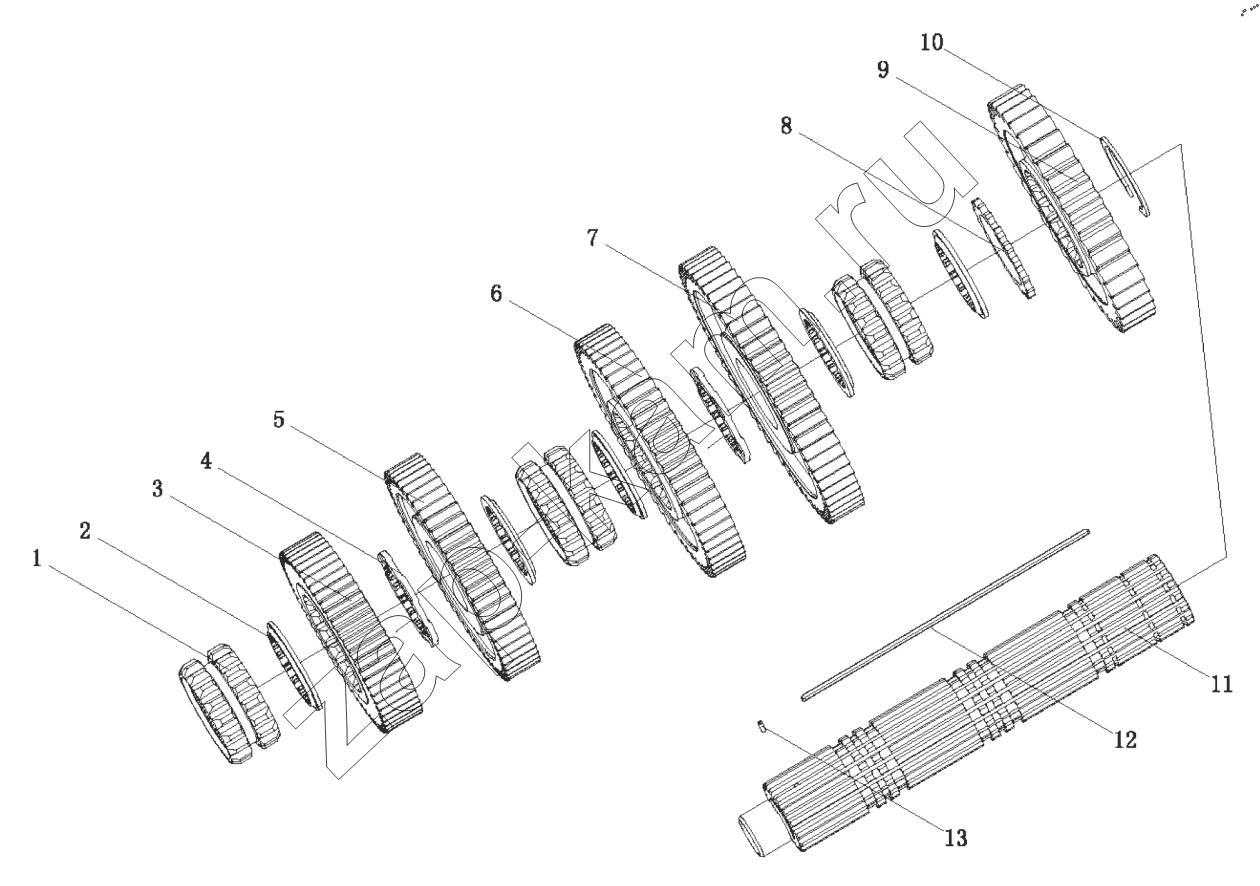

Схема/чертеж: Двухосный узел / FAW CA3250 (P66K24L1TE5Z)
1
2
3
4
5
6
7
8
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
1 1701316-A8P/A Скользящая передача 1; -
2 1701327-A7G Ограничительная шайба шестерни 5; -
3 1701323-A1K/B 5-я передача второй вал 1; -
4 1701318-A7G Ограничительная шайба вала 2; -
5 1701322-A7G Шестерня 3- ой передачи - 2- ая ось 1; -
6 1701321-A7G Шестерня 2- ой передачи - 2- ая ось 1; -
7 1701317-A7G Шестерня 1- ой передачи - 2- ая ось 1; -
8 1701312-A7G Стопорное кольцо шестерни передачи заднего хода 1; -
9 1701311-A7G/C Задний ход - второй вал 1; -
10 1701333-A7G Зажимное кольцо трехгранной шпонки 1; -
11 1701301-A8P/B Вторая ось 1; -
12 1701332-A7G Трехгранная шпонка 1; -
13 Q5280310 Упругий цилиндрический палец 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
