Интеркулер логическая сборка
/ FAW CA3250 (P66K24L1TE5Z)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

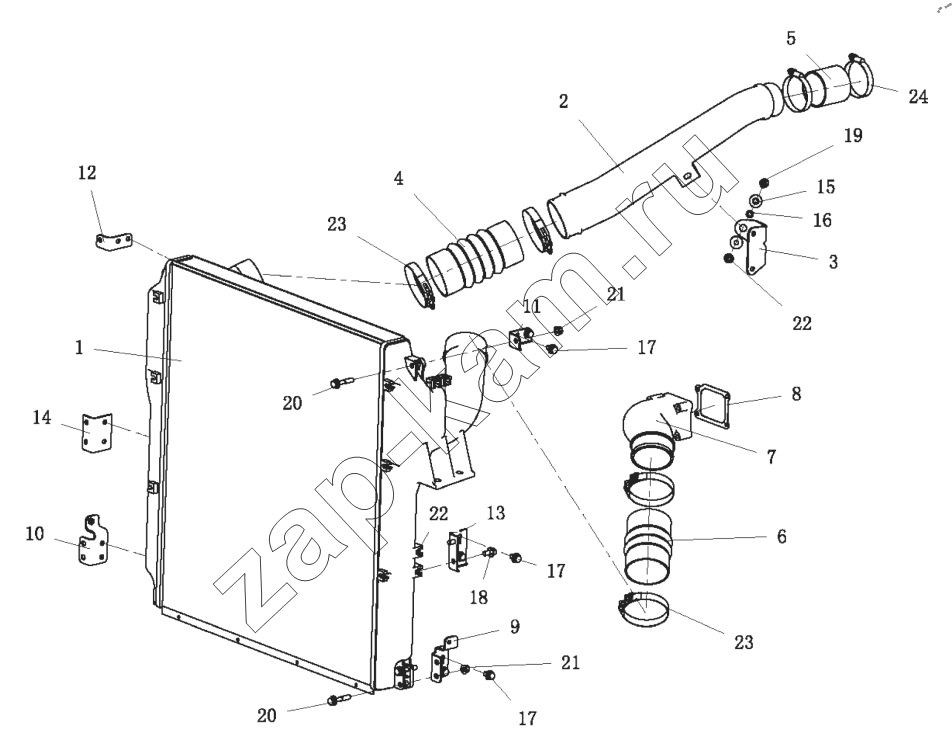

Схема/чертеж: Интеркулер логическая сборка / FAW CA3250 (P66K24L1TE5Z)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
20
21
21
22
22
23
23
24
Поз. Артикул Название детали Кол-во Цена
1 1119010-90U/B Сборка интеркулера 1; -
2 1119031-90U/A Впускная труба интеркулер 1; -
3 1119046-91W/A Кронштейн впускной трубы интеркулер 1; -
4 1119050-377/D Патрубок интеркулера гофрированный 1; -
5 1119053K1H/D Соединительная труба 1; -
6 1119055-55R/A Гофрированная соединительная труба в сборе 1; -
7 1119062-74A/B Впускная труба двигателя 1; -
8 1119064-590/A Прокладка всасывающего патрубка 1; -
9 1119085-51W/C Интеркулер левого нижнего кронштейна в сборе 1; -
10 1119090-51W/C Нижний правый кронштейн интеркулер в сборе 1; -
11 1119091-76A/C Верхний левый кронштейн интеркулера 1; -
12 1119092-76A/C Верхний правый кронштейн интеркулера 1; -
13 1119097-76A/B Интеркулер левая средняя скобка 1; -
14 1119098-76A/B Интеркулер правый средний кронштейн 1; -
15 1119125-1063/B Подушка интеркулера 2; -
16 1119127-1063/A Втулка 1; -
17 CQ1461020 Болт 12; -
18 CQ1461025 Болт 4; -
19 CQ1461045 Комбинированный болт 1; -
20 CQ1461055 Комбинированный болт 6; -
21 CQ32610 Шестигранная гайка 6; -
22 CQ34010 Гайка 5; -
23 T67611006A Хомут крепления усиленного шланга 4; -
24 T6769006A Хомут крепления усиленного шланга 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
