Логическая сборка двигателя
/ FAW CA3250 (P66K24L1TE5Z)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

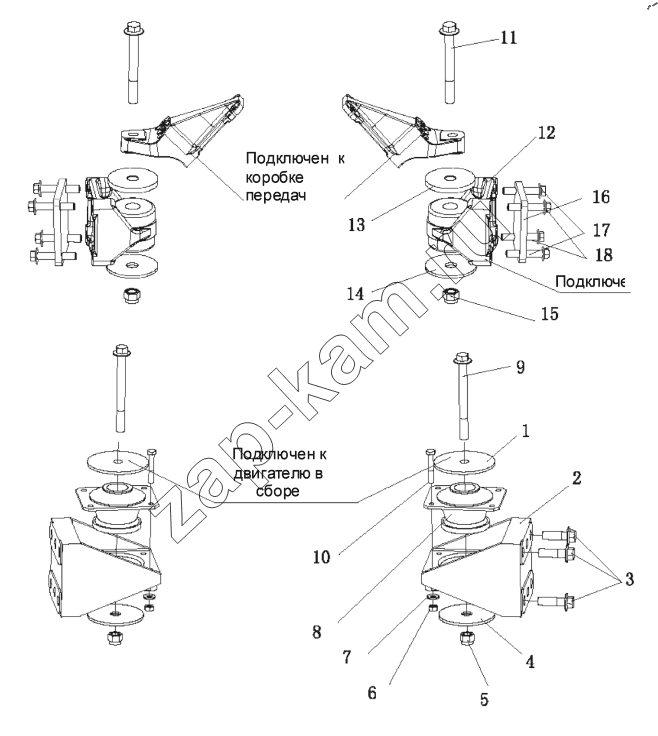

Схема/чертеж: Логическая сборка двигателя / FAW CA3250 (P66K24L1TE5Z)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 1001030-76A/A Верхняя крышка передней подвески двигателя в сборе 2; -
2 1001037-76A/C Передняя подвеска двигателя 2; -
3 Q1851650TS Шестигранный фланцевый болт 12; -
4 1001028-76A/A Нижняя прокладка передней подвески двигателя 2; -
5 Q32916T Гайка 2; -
6 CQ34010T Шестигранная гайка 8; -
7 CQ41910 Коническая пружинная шайба 8; -
8 1001025-76A/C Подушка передней подвески двигателя в сборе 2; -
9 Q18516160TS Шестигранный фланцевый болт 2; -
10 CQ1601060TS Шестигранный болт 8; -
11 Q18518140T Болты с шестигранной головкой 2; -
12 1001065-50V/A Подушка опорного кронштейна задней подвески в сборе 2; -
13 1001063-483/A Верхняя пластина двигателя заднего крепления 2; -
14 1001079-263/A Опорная плита-задняя подвеска 2; -
15 Q32918T Шестигранная контргайка 2; -
16 1001064-64W/A Задняя подвеска 2; -
17 Q1841450TS Шестигранный фланцевый болт 4; -
18 Q1841460TS Шестигранный фланцевый болт 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
