Логическая сборка клапана
/ FAW CA3250 (P66K24L1TE5Z)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

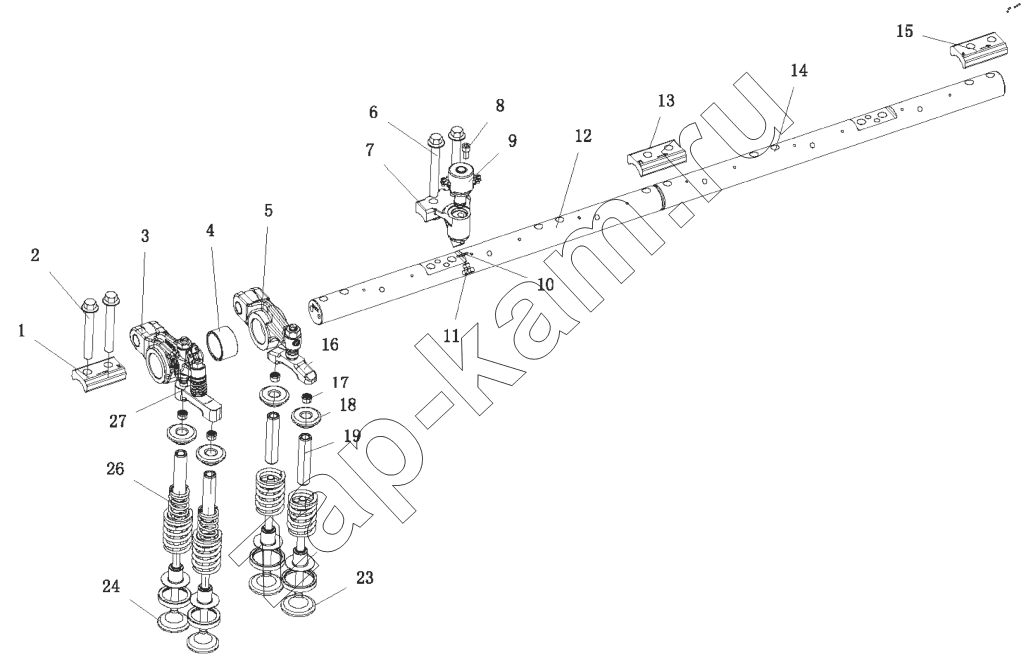

Схема/чертеж: Логическая сборка клапана / FAW CA3250 (P66K24L1TE5Z)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
23
24
26
27
Поз. Артикул Название детали Кол-во Цена
1007035-M36-055R 1007035-M36-055R Уплотнение штока клапана 24; -
1007021-81D 1007021-81D Пружина впускного клапана 24; -
1 1007183A81D Зажим коромысла (III) 1; -
2 Q1841075TF2 Болт с шестигранной головкой, толстый стержень 10; -
3 1007120E81DY Клапан выпускного клапана в сборе 6; -
4 1007163A81D Кулиса осевая позиционирующая втулка 6; -
5 1007110B81DY Клапанный рычаг впускного клапана в сборе 6; -
6 Q1841080TF2 Болт М10x80 4; -
7 1007160-81DY Седло электромагнитного клапана 2; -
8 Q218B0612TF2 Винт с цилиндрической головкой и внутренним шестигранником 2; -
9 1007162A81DY Электромагнитный клапан в сборе 2; -
10 X34038X14 Шайба медная 2; -
11 Q617B08F36 Заглушка под шестигранник 2; -
12 1007175A81D Узел кулисного вала 1; -
13 1007182A81D Блок давления вала коромысла (II) 3; -
14 1007165A81D Узел кулисного вала 1; -
15 1007181-81D Прижим оси коромысел 1; -
16 1007012A81D Мост впускного клапана 6; -
17 1007028-81D Блокировка клапана 48; -
18 1007024-81D Держатель клапанной пружины 24; -
19 1003014-81DP Направляющая втулка клапана 24; -
23 1007011A81D Впускной клапан 12; -
24 1007016A81D Выхлопной клапан 12; -
26 1007023-81D Внутренняя пружина выхлопного клапана 12; -
27 1007015A81DZ Мост выпускного клапана в сборе 6; -
