Оборудование для кондиционирования воздуха
/ FAW CA3250 (P66K24L1TE5Z)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

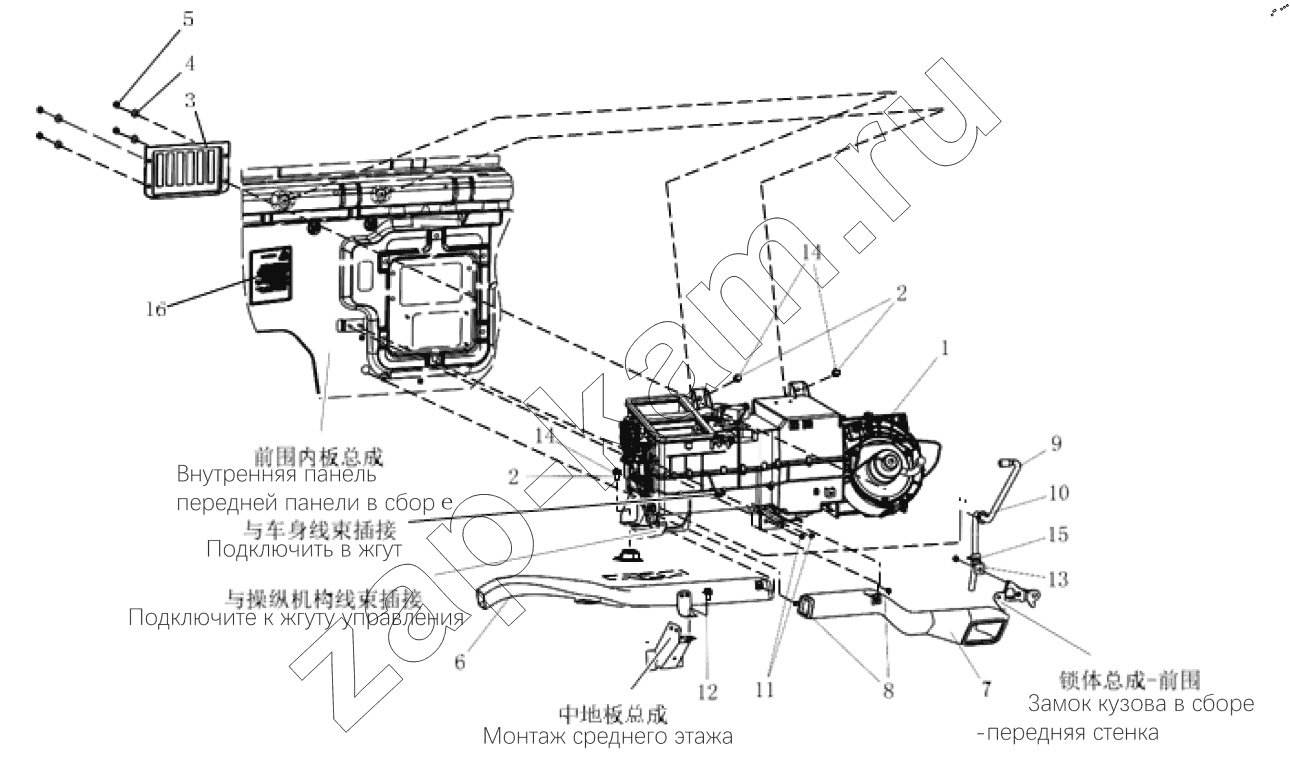

Схема/чертеж: Оборудование для кондиционирования воздуха / FAW CA3250 (P66K24L1TE5Z)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 8100015-B27-C00/B Сборка из двух коробок - Автоматический кондиционер 1; -
2 CQ1500620 Шестигранный болт 3; -
3 8101570-B27/A Внешний воздушный фильтр в сборе 1; -
4 Q40108 Шайба 4; -
5 CQ34008 Гайка 4; -
6 8101160-A01/C Узел воздуховода ноги водителя 1; -
7 8101185-B27-C00/A Сборка ножного воздуховода 1; -
8 CQ2714813 Винт 2; -
9 8107066-A01/D Сливной шланг 1; -
10 8107047-A01/C Сливная оболочка шланга 1; -
11 CQ39606 Гайка 2; -
12 CQ1460820 Установочное место для болта 2; -
13 8100106-A01/B Кронштейн крепления сливного шланга 1; -
14 Q40206 Шайба 3; -
15 T67414646 Резиновая лента 1; -
16 8100201AB89/B Предупредительный ярлык по обслуживанию кондиционера 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
