Сборка логики сцепления и крепления
/ FAW CA3250 (P66K24L1TE5Z)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

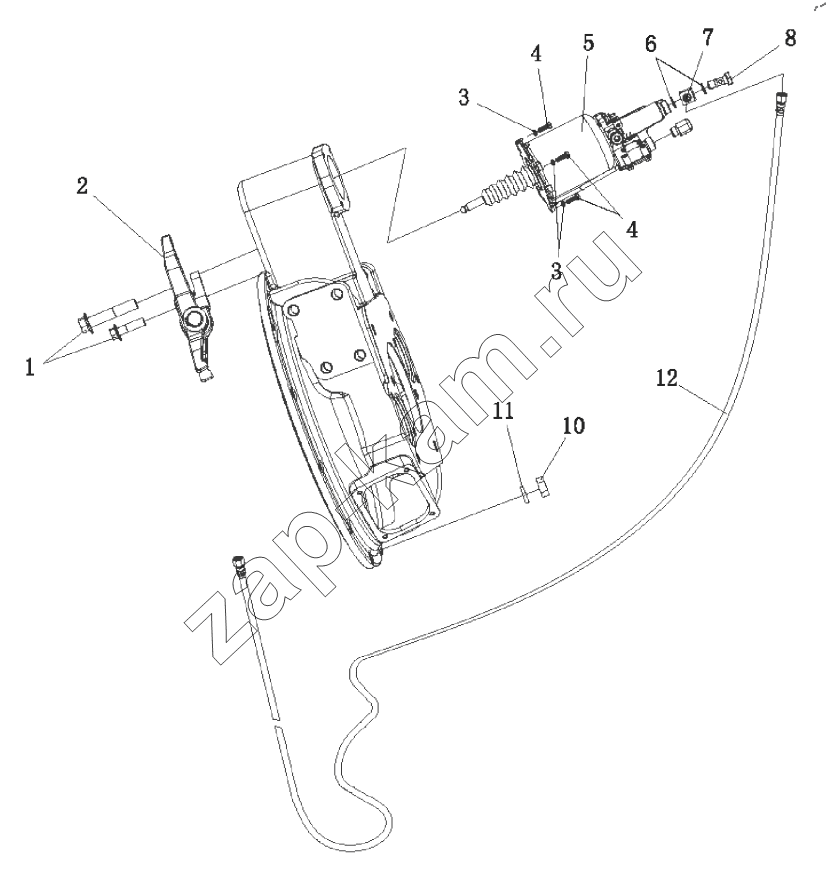

Схема/чертеж: Сборка логики сцепления и крепления / FAW CA3250 (P66K24L1TE5Z)
1
2
3
3
4
4
5
6
7
8
10
11
12
Поз. Артикул Название детали Кол-во Цена
1 Q1851690T Шестигранный фланцевый болт 2; -
2 1602420-D814H/B Сплит вилка и кронштейн в сборе 1; -
3 Q40308 Пружинная шайба 4; 10 ₽ - 60 ₽
4 CQ1500825 Болт 4; -
5 1602305-53H/D Бустерный насос сцепления в сборе 1; -
6 1602242A70A/C Уплотнительная шайба 2; -
7 1602241A70A/D Переходное соединение - трубопровод 1; -
8 3406021-74A/A Полый болт 1; -
10 CQ34010 Гайка 12; -
11 Q40310 Пружинная шайба 12; -
12 1602200-90R/C Трубка в сборе-сцепление 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
