Трансмиссионная логическая подвеска
/ FAW CA3250 (P66K24L1TE5Z)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

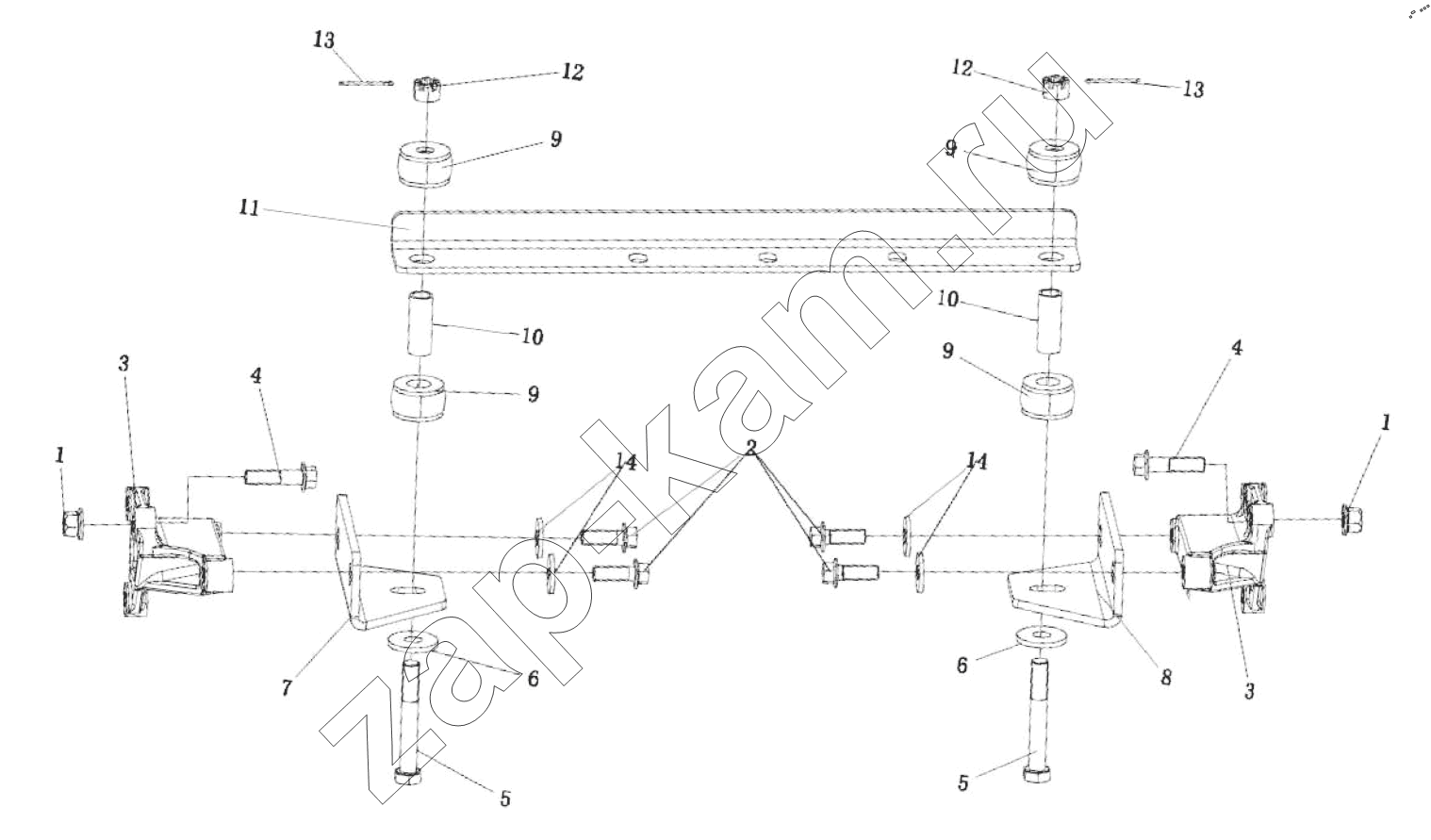

Схема/чертеж: Трансмиссионная логическая подвеска / FAW CA3250 (P66K24L1TE5Z)
1
1
2
3
3
4
4
5
5
6
6
7
8
9
9
9
9
10
10
11
12
12
13
13
14
14
Поз. Артикул Название детали Кол-во Цена
1 CQ38116 Шестигранная шлицевая гайка 2; -
2 Q1841440 Шестигранный фланцевый болт 4; -
3 1706071-67U/A Вспомогательная подвеска 2; -
4 Q1841455T Болт 8; -
5 CQ17716100 Болт с шестигранной головкой и отверстием в стержне 2; -
6 Q40216 Шайба 2; -
7 1706063-55R/A Левый неподвижный кронштейн-балка вспомогательной подвески трансмиссии в сборе 1; -
8 1706064-55R/A Правый крепежный кронштейн - Блок вспомогательной подвески коробки передач 1; -
9 1704150-5H/A Подвеска коробки передач в сборе 4; -
10 1704166-5H/A Опорная гильза 2; -
11 1706061-48A/A Луч - Передняя вспомогательная несущая балка в сборе 1; -
12 CQ32614 Гайка 2; -
13 Q5003040 Шплинт 2; -
14 Q40214 Шайба 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
