Центральный левый тормоз
/ FAW CA3250 (P66K24L1TE5Z)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

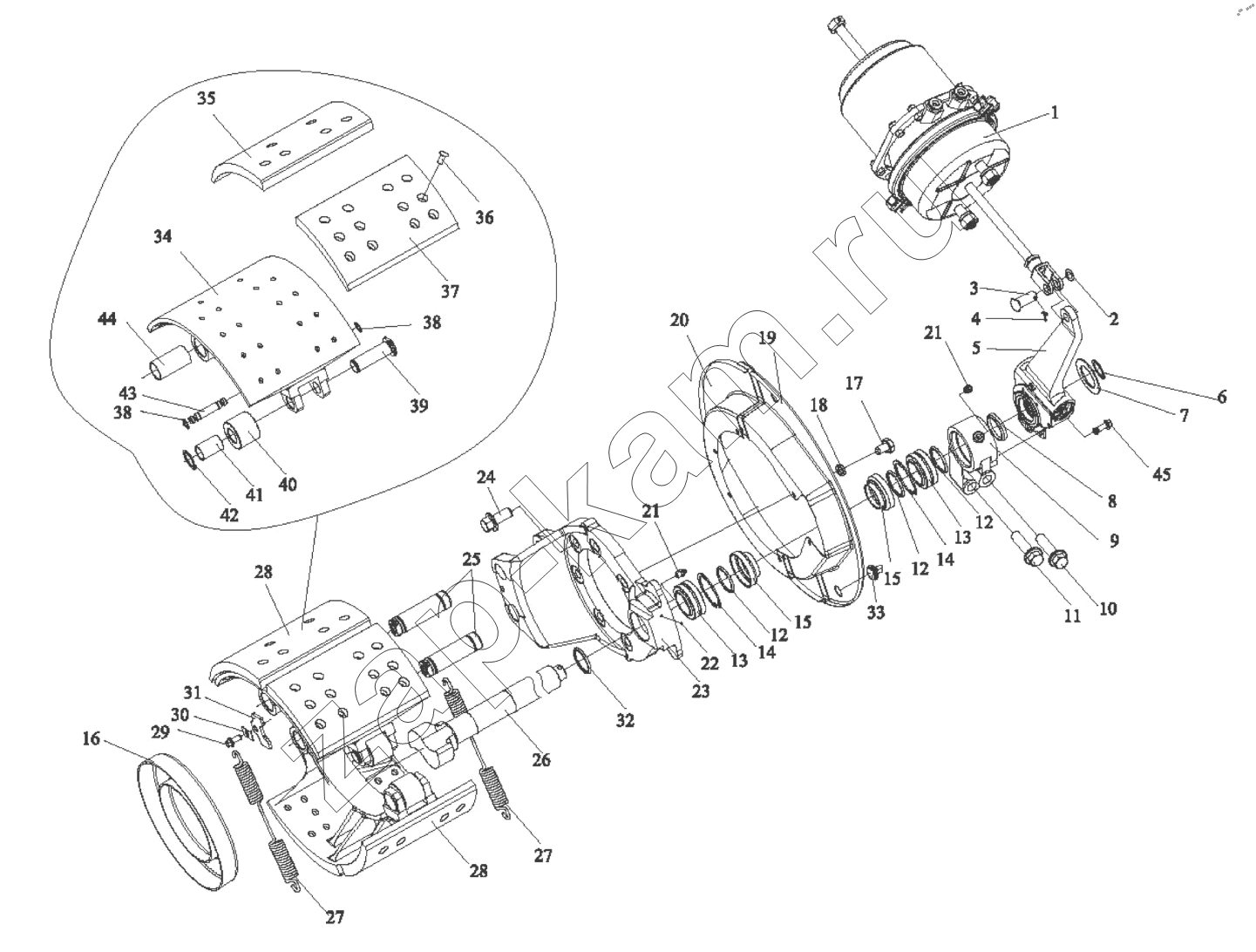

Схема/чертеж: Центральный левый тормоз / FAW CA3250 (P66K24L1TE5Z)
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
14
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
Поз. Артикул Название детали Кол-во Цена
3602115BA9T-C00/A 3602115BA9T-C00/A Датчик износа тормозов в сборе 1; -
CQ1500816 CQ1500816 Болт 2; -
Q40308 Q40308 Пружинная шайба 2; 10 ₽ - 60 ₽
1 3530035-896-C00/A Цилиндр левой средней пружины с быстроразъемным соединением в сборе 1; -
2 Q40114 Шайба 2; -
3 Q5101438 Штифт 2; -
4 Q5003025 Шплинт 2; -
5 3502205-A0E/F Узел регулировочного рычага левого тормоза задней оси 1; -
6 Q43138 Упругое стопорное кольцо вала 2; -
7 3501156A392 Регулировочная шайба тормоза 2; -
8 3502123-A0E Подкладка кронштейна кулака 2; -
9 3503127-A0E/D Кронштейн левой оси среднего моста 1; -
10 3503038-A0E Контрболт для кронштейна кулачка промежуточного моста 2; -
11 3503039-A0E Контрболт для кронштейна кулачка промежуточного моста 2; -
12 3502153-A0E/D Сальник - кулачковый кронштейн 6; -
13 3502135-A0E/D Узел подшипника распредвала 4; -
14 Q43062 Пружинная шайба для отверстия 4; -
15 3502124-A0E/C Опора - сальник 4; -
16 3502432-A0E Маслоотражатель 2 2; -
17 CQ1500812 Болт 12; -
18 Q40308 Пружинная шайба 12; 10 ₽ - 60 ₽
19 3502031-A0E/C Задний тормоз задний пылевой диск 2; -
20 3502032-A0E/B Передний пылезащитный диск правого тормоза 2; -
21 CQ70001 Масленка 4; -
22 Q966555 Стальной шарик 2; -
23 3502021-A0E/F Задний тормозной кронштейн 2; -
24 3502038-487/B Болт антирыхления для тормозного кронштейна 14; -
25 3502086-A6E/B Вал задней тормозной колодки 4; -
26 3502151-A6E/B Задний левый тормозной кулачок 1; -
27 3502436-A0E/B Возвратная пружина 4; -
28 3502375-A6E/C Задняя тормозная колодка с роликом в сборе 4; -
29 CQ1501016 Болт 2; -
30 3501087-4E/A Стопорная пластина - болт крепления перегородки вала колодки 2; -
31 3502087-A6E/A Перегородка вала обувной пластины 2; -
32 3501029-A0E/B Сальник - тормозной кулачок 2; -
33 3501034-02/A Заблокировано - смотровое отверстие пылезащитной пластины 4; -
34 3502391-A6E/E Задняя тормозная колодка 4; -
35 3502406-A6E/B Задняя фрикционная накладка I 4; -
36 3502407-A6E/C Задняя фрикционная накладка II 4; -
37 3502408-A0E/B Заклепки для фрикционных накладок тормозных колодок 104; -
38 Q43112 Упругое стопорное кольцо для оси 8; -
39 3502394-A0E/E Роликовый вал 4; -
40 3502392-A0E/B Ролик для тормозной колодки 4; -
41 3502393-A0E/B Роликовая втулка 4; -
42 Q43122 Упругое стопорное кольцо для оси 4; -
43 3502398-A0E/B Возвратная пружинная подвеска 4; -
44 3502409-A6E/B Втулка - Передняя тормозная колодка 2; -
45 CQ1500812 Болт 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
