Узел логики подвески раздаточной коробки
/ FAW CA3250 (P66K24L1TE5Z)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

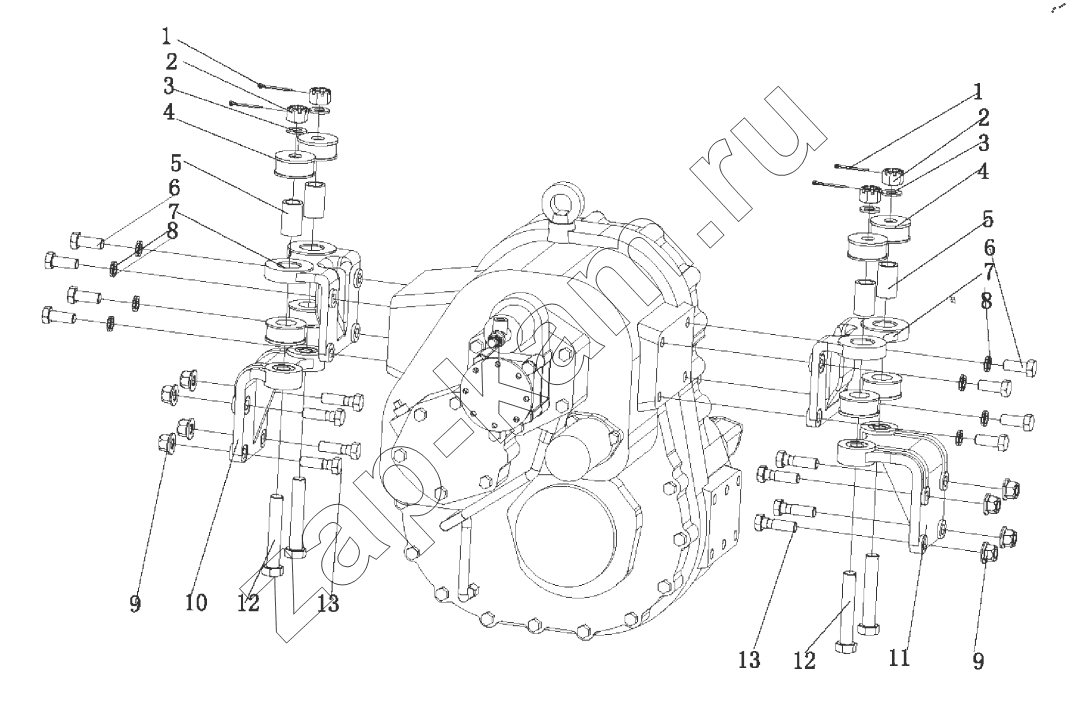

Схема/чертеж: Узел логики подвески раздаточной коробки / FAW CA3250 (P66K24L1TE5Z)
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
12
13
13
Поз. Артикул Название детали Кол-во Цена
1 Q5004040 Шплинт 4; -
2 CQ38120 Гайка с внутренним шестигранником 4; -
3 Q40120 Плоская шайба 4; -
4 1801040-400/A Подвеска раздаточной коробки в сборе 8; -
5 1801043-400/A Опорная гильза 4; -
6 Q1841635 Шестигранный фланцевый болт 8; -
7 1801011-733/A Крепление раздаточной коробки 2; -
8 Q40316 Пружинная шайба 8; -
9 Q1841460 Шестигранный фланцевый болт 8; -
10 1806021-55R/C Раздаточная коробка нижний левый кронштейн 1; -
11 1806022-55R/C Нижняя правая скоба раздаточной коробки 1; -
12 1801044-400/A Болты с шестигранной головкой с отверстиями 4; -
13 CQ32614 Гайка 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
