Воздушный компрессор (II)
/ FAW CA3250 (P66K24L1TE5Z)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

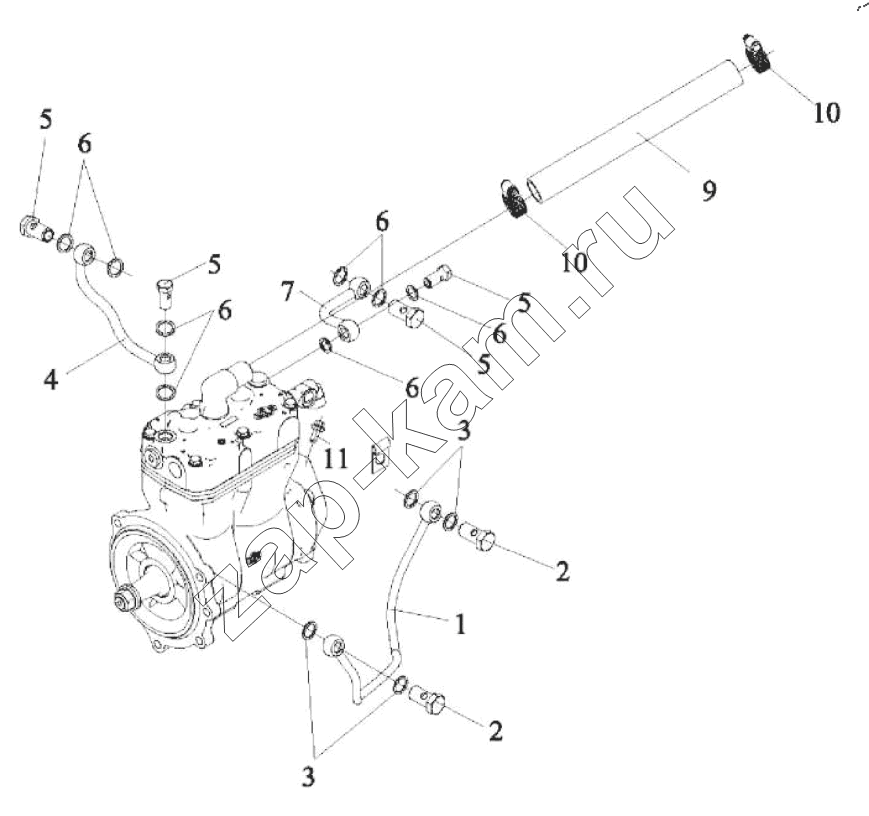

Схема/чертеж: Воздушный компрессор (II) / FAW CA3250 (P66K24L1TE5Z)
1
2
2
3
3
4
5
5
5
5
6
6
6
6
6
7
9
10
10
11
Поз. Артикул Название детали Кол-во Цена
X345518PB X345518PB Комбинированная шайба 6; -
1 3509050-M50-0000 Впускной маслопровод в сборе - воздушный насос 1; -
2 3509059-81D Шарнирный болт M18x1.5 4; -
3 X340310X16 Медная шайба 2; -
4 3509020-M39-0D97R Возвратный трубопровод воздушного насоса в сборе 1; -
5 3509053-81D Шарнирный болт 2; -
6 X340318X24 Медная шайба 2; -
7 3509030-M50-000J Впускная труба воздушного компрессора в сборе 1; -
9 3509314BM36-055R Впускная труба воздушного компрессора 1; -
10 Q67638F36 Хомут для червячного приводного шланга 2; -
11 Q1841012F36 Болт поверхности шестигранного фланца 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
