Блок цилиндров в сборе
/ FAW CA3250 (P66K24T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

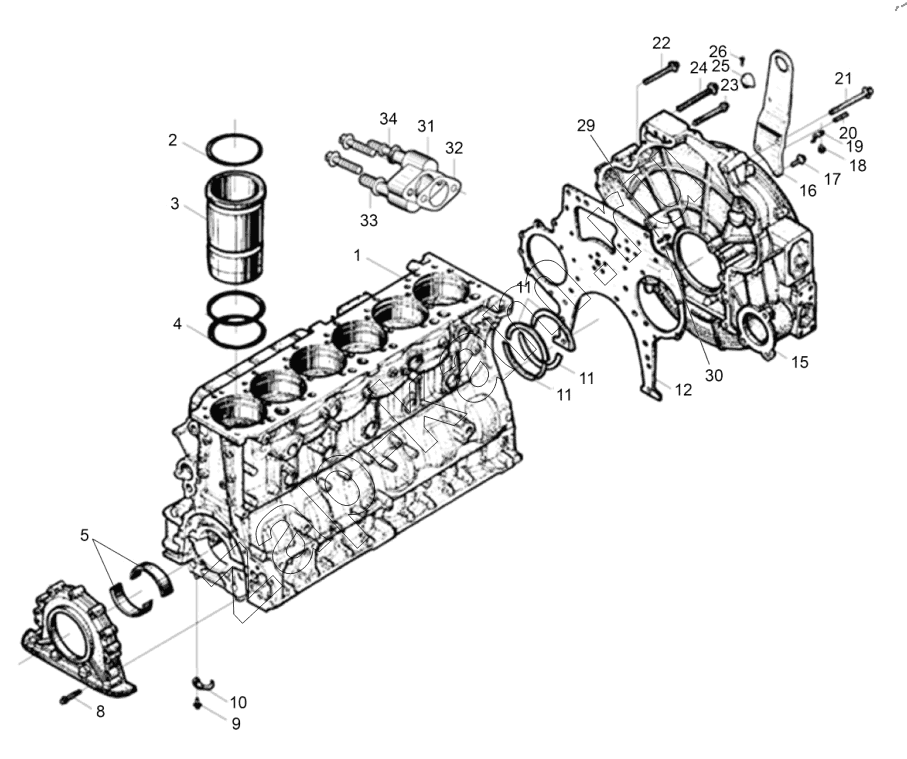

Схема/чертеж: Блок цилиндров в сборе / FAW CA3250 (P66K24T1E5)
1
2
3
4
5
8
9
10
11
11
11
12
15
16
17
18
19
20
21
22
23
24
25
26
29
30
31
32
33
34
Поз. Артикул Название детали Кол-во Цена
Q/XC3455 16PB Q/XC3455 16PB Комбинированная шайба 2; -
Q/XC3455 12PB Q/XC3455 12PB Combination washer 1; -
1002451-M50-21587JHC 1002451-M50-21587JHC Теплоизоляционная плита - СКВ водозаборник SCR 1; -
1002406-M50-000J 1002406-M50-000J Водозаборный соединитель - проходный диаметр 1; -
1002063-M10-091W 1002063-M10-091W Болт корпуса маховика 2; -
1002062-M10-091W 1002062-M10-091W Кронштейн впускной трубы автомобиля 1; -
1002056BM50-000J 1002056BM50-000J Седло переднего сальника коленчатого вала 1; -
1 MM50000J-PJJT Блок цилиндров 1; -
2 1002019-M50-0000 О - образное резиновое уплотнительное кольцо 6; -
3 1002016-M39-000JZ Гильза цилиндра 6; -
4 1002017-M50-0000 О - образное резиновое уплотнительное кольцо 12; -
5 MM000000-PJZW Основной подшипник 1; -
8 Q1821055F36 Болт поверхности шестигранного фланца 9; -
9 1002214-81D Болт крепления форсунки охлаждения поршня 6; -
10 1002200-81D Форсунка охлаждения поршня 6; -
11 1002036-M50-000J Главный осевой подшипник 4; -
12 1002076CM50-000J Перекрышка крышки камеры шестерни 1; -
15 1002061CM35-000J Крышка корпуса коробки передач - корпус маховика 1; -
16 1002044AM50-000J Заднее подъемное ушко - крышка цилиндра 1; -
17 Q1841230F36 Шестигранный фланцевый болт 2; -
18 Q2140606F36 Винт с цилиндрической головкой и крестообразным желобом 2; -
19 1002066-29D Метка картера маховика 1; -
20 Q1201035F36S Шпилька с резьбой 12; -
21 Q1841085F36 Шестигранный фланцевый болт 2; -
22 Q1821060F36 Комбинированный болт 2; -
23 Q18214110F36 Болт фланца с шестигранной головкой 1; -
24 Q18214120F36 Болты поверхности шестигранного фланца - тонкий стержень 8; -
25 1002068B29D Резиновая пробка картера маховика 1; -
26 Q1840612F36 Болт поверхности шестигранного фланца 2; -
29 Q1840820F36 Болт поверхности шестигранного фланца 2; -
30 Q1841025F36 Болт поверхности шестигранного фланца 7; -
31 1002401-M50-02000J Совместное -SCR воды 1; -
32 1002402-M50-000J Прокладка - переходной фланец водяной трубы 1; -
33 1002407-M50-000J Шарнирный болт 1; -
34 1002404-M50-000J Соединенитель циркуляционной воды 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
