Электрическая схема кабины
/ FAW CA3250 (P66K24T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

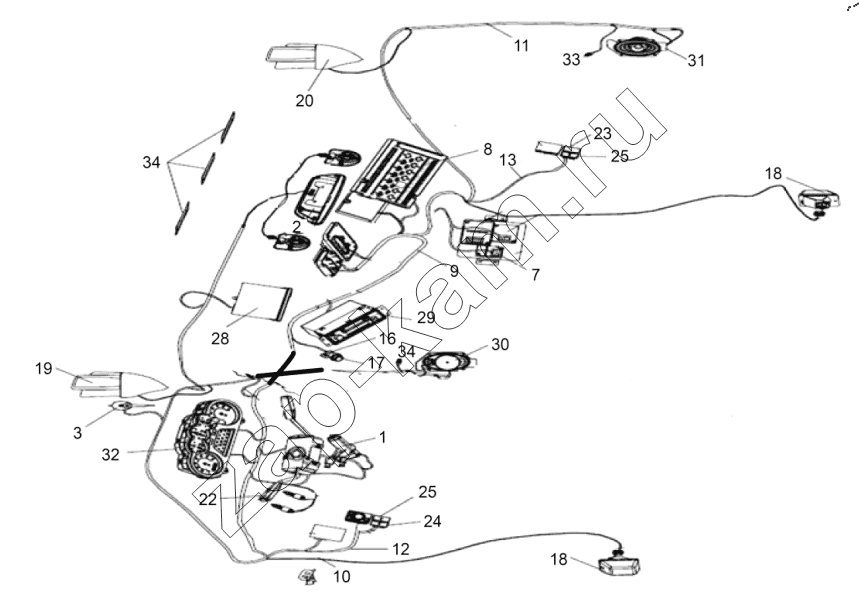

Схема/чертеж: Электрическая схема кабины / FAW CA3250 (P66K24T1E5)
1
2
3
7
8
9
10
11
12
13
16
17
18
18
19
20
22
23
24
25
25
28
29
30
31
32
33
34
34
Поз. Артикул Название детали Кол-во Цена
1 3704010-A01/D Пусковой выключатель в сборе 1; -
2 3714010-A01/H Сборка сигнальной лампы при открытии двери 1; -
3 7903010-A01/E Антенна в сборе сбоку от кузова 1; -
7 3802060G61B/B Контроллер сигнала скорости транспортного средства в сборе 1; -
8 3722065-Y1811/A Сборка коробки предохранителей и дополнительного оборудования в кабине 1; -
9 3724010-Y1811/B Жгут проводов панели приборов в сборе 1; -
10 3724020BB35/B Левый жгут проводов кузова в сборе 1; -
11 3724025MA01/E Правый жгут проводов кузова в сборе 1; -
12 3724030TA01/A Жгут проводов левой двери 1; -
13 3724035CA01/H Жгут проводов правой двери в сборе 1; -
16 3725030-A01/G Держатель прикуривателя в сборе 1; -
17 3725020-A01/C Головка прикуривателя в сборе 1; -
18 3726030A109/E Боковой указатель поворота в сборе 2; -
19 3731015-A01/F Левый передний габаритный фонарь в сборе 1; -
20 3731020-A01/A Передний правый фонарь в сборе 1; -
22 3735010C61B/A Комбинированный переключатель в сборе 1; -
23 3746011-A01/E Крышка переключателя управления стеклоподъемником 1; -
24 3746015-A01/K Выключатель стеклоподъемника левого стекла в сборе 1; -
25 3746020-A01/F Правый выключатель стеклоподъемника в сборе 2; -
28 3782012-A01/G Накладка переключателя электропривода наружного зеркала заднего вида 2; -
29 7901010A61B-C00/A Плеер в сборе 1; -
30 7901015-A01/B Левый всечастотный динамик в сборе 1; -
31 7901020-A01/D Правый полночастотный динамик в сборе 1; -
32 3820010-77CJ/A Комбинация приборов в сборе 1; -
33 3818060-A01/F Выключатель дверной сигнализации в сборе 2; -
34 3712010-99A/A Передняя декоративная лампа в сборе 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
