Модуль рамы автомобиля
/ FAW CA3250 (P66K24T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

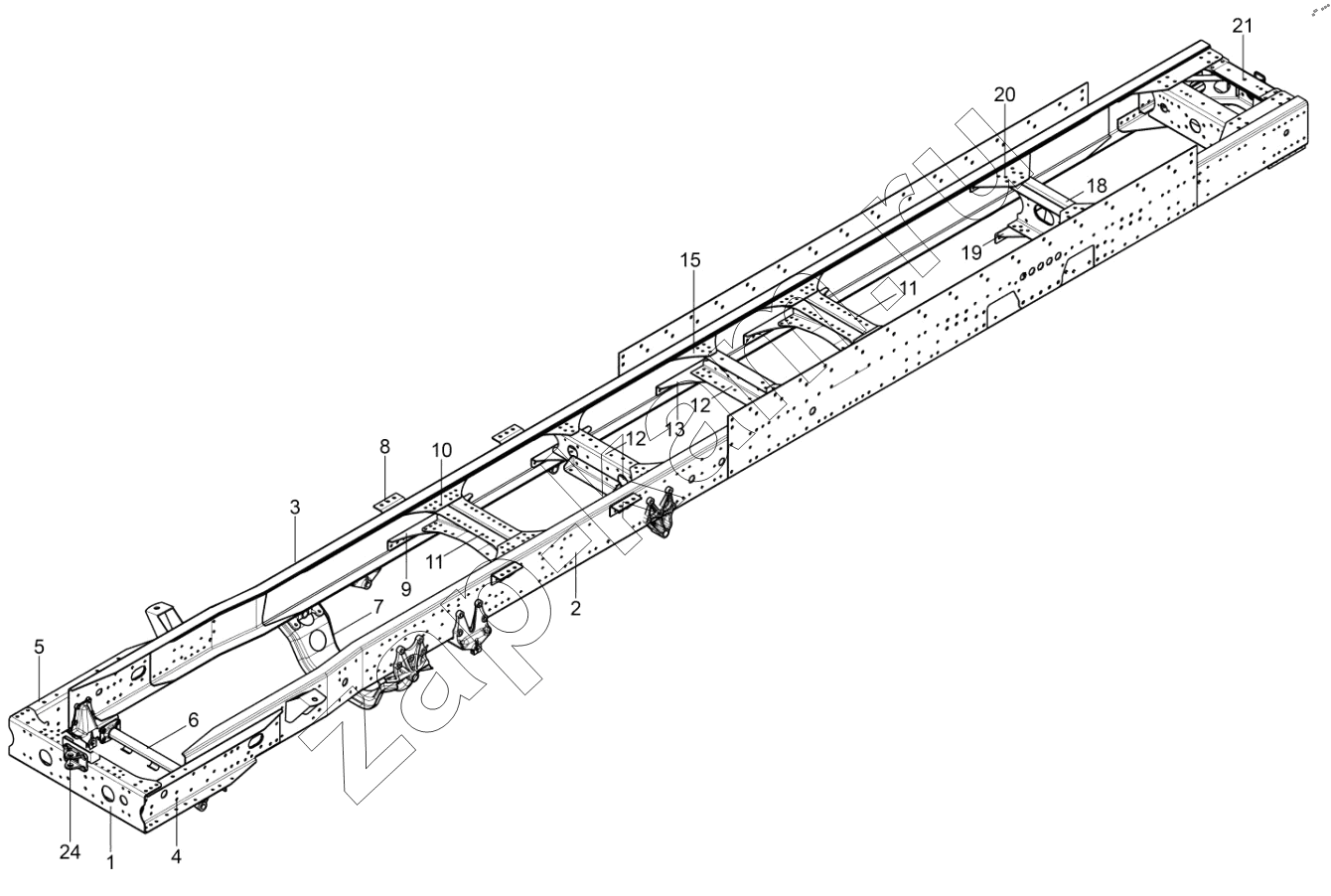

Схема/чертеж: Модуль рамы автомобиля / FAW CA3250 (P66K24T1E5)
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
15
18
19
20
21
24
Поз. Артикул Название детали Кол-во Цена
Q4501444 Q4501444 Заклепка с полукруглой головкой 8; -
2912516-240/C 2912516-240/C Болт крепления задней скобы передней листовой рессоры 8; -
Q1841460T Q1841460T Болт 6; -
Q1841450T Q1841450T Болт 20; -
CQ32614 CQ32614 Гайка 24; -
Q4501436 Q4501436 Button head rivet 29; -
Q4501234 Q4501234 Заклепка с полукруглой головкой 40; -
Q40314 Q40314 Пружинная шайба 4; -
2801147B87B/A 2801147B87B/A Нижняя левая соединительная планка средней балки 1; -
Q1841460T Q1841460T Болт 10; -
CQ32614 CQ32614 Гайка 17; -
Q1841460T Q1841460T Болт 24; -
CQ1501445 CQ1501445 Болт 4; -
CQ32616 CQ32616 Гайка 20; -
Q1841650T Q1841650T Болт 6; -
Q1841450T Q1841450T Болт 16; -
CQ32614 CQ32614 Гайка 16; -
Q4501234 Q4501234 Заклепка с полукруглой головкой 20; -
2801143B87B/A 2801143B87B/A Верхняя левая соединительная планка средней балки 1; -
Q4501234 Q4501234 Заклепка с полукруглой головкой 40; -
Q40314 Q40314 Пружинная шайба 8; -
Q4501438 Q4501438 Заклепка 4; -
CQ34014 CQ34014 Гайка 4; -
CQ1501445 CQ1501445 Болт 8; -
2806015-54G/C 2806015-54G/C Болт со сборкой шплинта 2; -
CQ32614 CQ32614 Гайка 20; -
Q1841435T Q1841435T Шестигранный фланцевый болт 11; -
CQ32614 CQ32614 Гайка 11; -
CQ32614 CQ32614 Гайка 11; -
2800015-Y1811/A 2800015-Y1811/A Рама и кронштейн в сборе 1; -
1 2801070-68W/A Передняя балка в сборе 1; -
2 2801025-Y1811/A Левая продольная балка в сборе 1; -
3 2801030-Y1811/A Правая продольная балка в сборе 1; -
4 2801023-91U/E Удлинитель левой продольной балки 1; -
5 2801024-91U/E Удлинитель правой продольной балки 1; -
6 2801090-76A/C Передняя балка передней рессоры в сборе (сварка) 1; -
7 2801092-71B/B Передняя листовая рессора, задняя траверса 1; -
8 2801225-68W/A-T Узел соединительной угловой пластины подрамника 4; -
9 2801157B87B/A-M Нижняя соединительная планка средней балки 2; -
10 2801153B87B/A Верхняя соединительная планка средней балки 2; -
11 2801110-71A/A Сборка третьего луча 1; -
12 2801142-80B/G Балка 1; -
13 2801148B87B/A-M Правая нижняя соединительная пластина задней второй поперечины 1; -
15 2801144B87B/A-M Правая верхняя соединительная пластина задней второй поперечины 1; -
18 2801172-67W/H Балансировочная балка подвески 2; -
19 2801174-67W/E Правая соединительная пластина балки балансира 2; -
20 2801173-67W/E Левая соединительная пластина балки балансира 2; -
21 5101620-B26/A Задняя траверса в сборе 1; -
24 2806051-54G/B Сиденье с защелкой 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
