Схема гидроусилителя руля
/ FAW CA3250 (P66K24T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

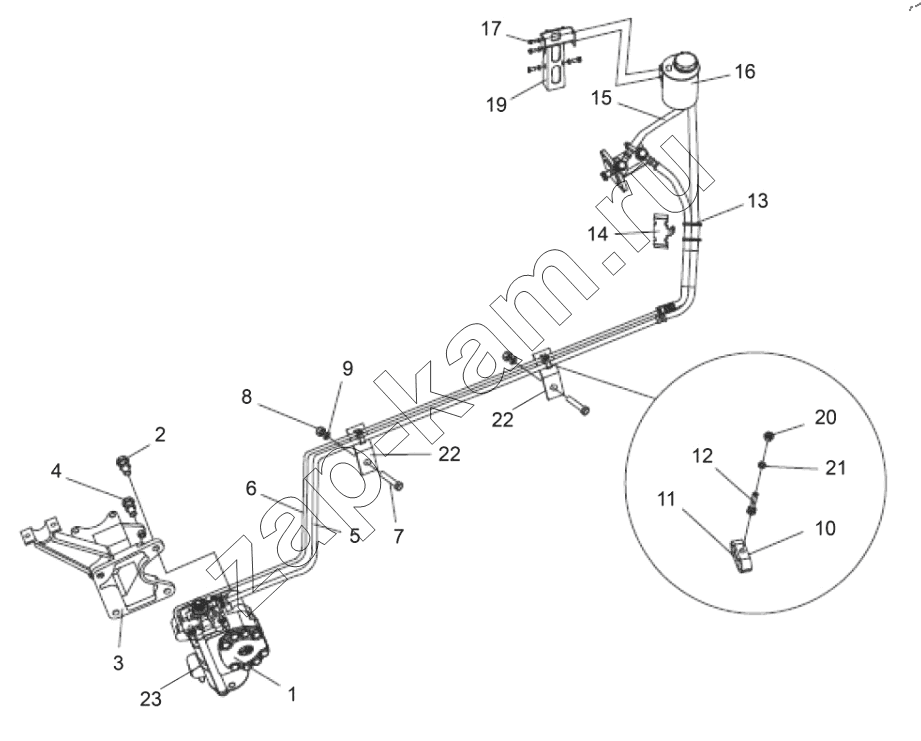

Схема/чертеж: Схема гидроусилителя руля / FAW CA3250 (P66K24T1E5)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
19
20
21
22
22
23
Поз. Артикул Название детали Кол-во Цена
1 3411010A50A/F Механизм рулевого механизма с усилителем и ограничительная гвоздевая сборка 1; -
2 CQ1512050T Болт 4; -
3 3403016-13C/B Кронштейн рулевого механизма 1; -
4 Q1841655T Болт 4; -
5 3406440-61W/A Возвратный маслопровод в сборе 1; -
6 3406030-50R/A Трубопровод высокого давления в сборе 1; -
7 CQ1501430 Шестигранный направляющий болт 2; -
8 CQ34014 Гайка 2; -
9 Q40314 Пружинная шайба 2; -
10 3406028-362/C Крышка двухтрубного зажима 1; -
11 3406029-362/C Держатель двухтрубного хомута 1; -
12 CQ1500845 Болт 2; -
13 T67414646 Резиновая лента 4; -
14 3506432-40A/B Опора пучка труб передней стенки 1; -
15 3406010-Y2038/B Впускная трубка маслопровода в сборе 1; -
16 3408010-75C/B Масляный бак гидроусилителя в сборе 1; -
17 CQ1500820 Болт 4; -
19 3408020-50V/A опорный кронштейн в сборе 1; -
20 CQ34008 Гайка 2; -
21 Q40308 Пружинная шайба 2; 10  - 60
22 3406112-68U/C Держатель масляной трубки 2; -
23 3406024A50A/B Разъем - Усилитель рулевого механизма 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
