Схема передней нижней защитной конструкции
/ FAW CA3250 (P66K24T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

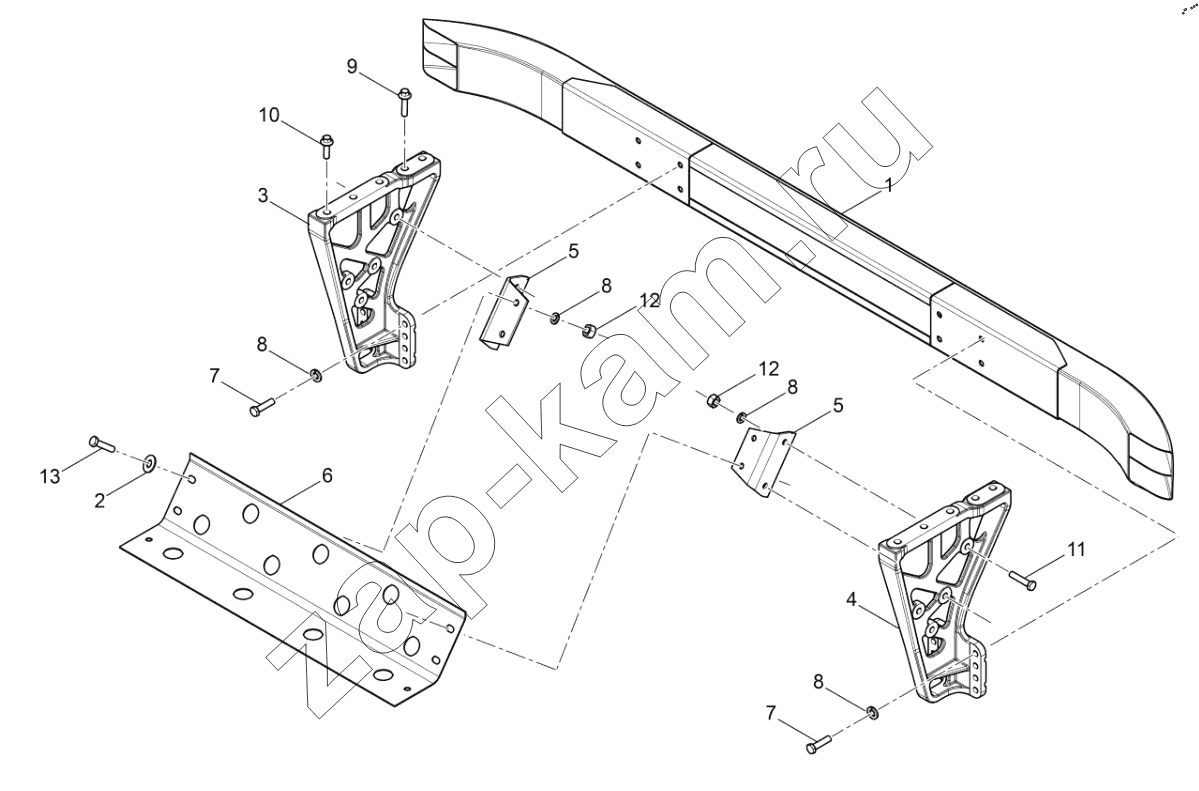

Схема/чертеж: Схема передней нижней защитной конструкции / FAW CA3250 (P66K24T1E5)
1
2
3
4
5
5
6
7
7
8
8
8
8
9
10
11
12
12
13
Поз. Артикул Название детали Кол-во Цена
1 2802070-78C/A Передняя нижняя защитная балка в сборе 1; -
2 Q40212 Шайба 4; -
3 2802021-67S/A Левая опора передней нижней защиты 1; -
4 2802022-67S/A Правый кронштейн передней нижней защитной конструкции 1; -
5 2802031-50V/A Соединительный кронштейн переднего нижнего защитного щитка 2; -
6 2802023-96U/D Передний нижний защитный экран 1; -
7 CQ1501240T Шестигранный направляющий болт 8; -
8 Q40312 Пружинная шайба 16; -
9 Q1851440T Шестигранный фланцевый болт 4; -
10 Q1851435T Шестигранный фланцевый болт 5; -
11 CQ1501245 Болт 4; -
12 CQ34012 Гайка 8; -
13 CQ1501230 Болт 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
