Схема передней рулевой тяги
/ FAW CA3250 (P66K24T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

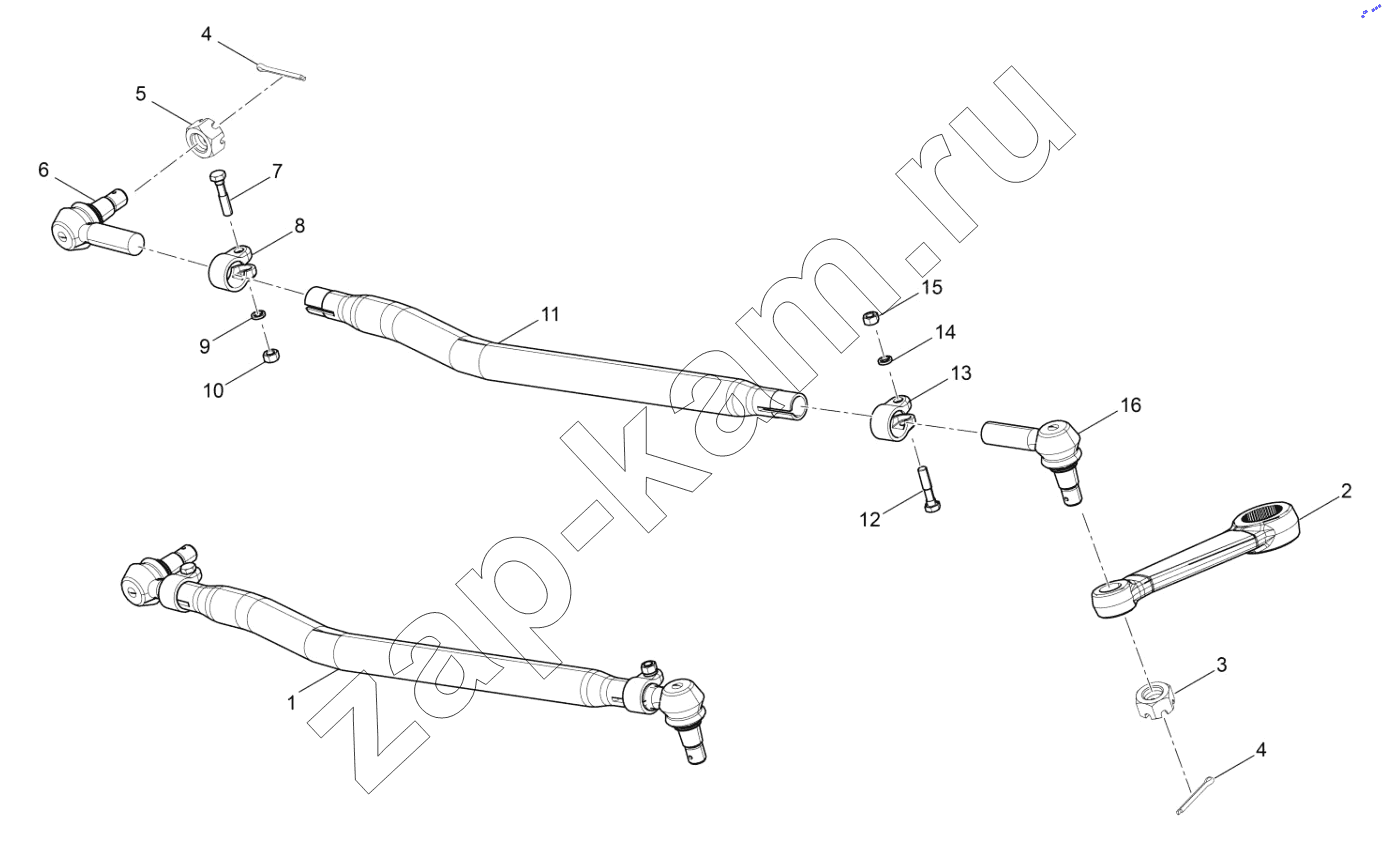

Схема/чертеж: Схема передней рулевой тяги / FAW CA3250 (P66K24T1E5)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 3003010-60W/A Продольная рулевая тяга в сборе 1; -
2 3003041-60W/B Рулевой рычаг 1; -
3 CQ38724 Плоская шестигранная гайка 1; -
4 Q5005045 Шплинт 2; -
5 CQ38722 Гайка 1; -
6 3003060CA3S/C Правый шарнир в сборе - рулевая тяга 2; -
7 CQ1501255 Болт 1; -
8 3003056-1H/A Обруч - рулевой стержень 1; -
9 Q40312 Пружинная шайба 1; -
10 CQ34012 Гайка 1; -
11 3003016-60W/A Продольная рулевая тяга 1; -
12 CQ1501460 Болт 1; -
13 3003056-8E/A Рулевая тяга 1; -
14 Q40314 Пружинная шайба 1; -
15 CQ34014 Гайка 1; -
16 3003060-1H/C Правый шарнир в сборе - рулевая тяга 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
