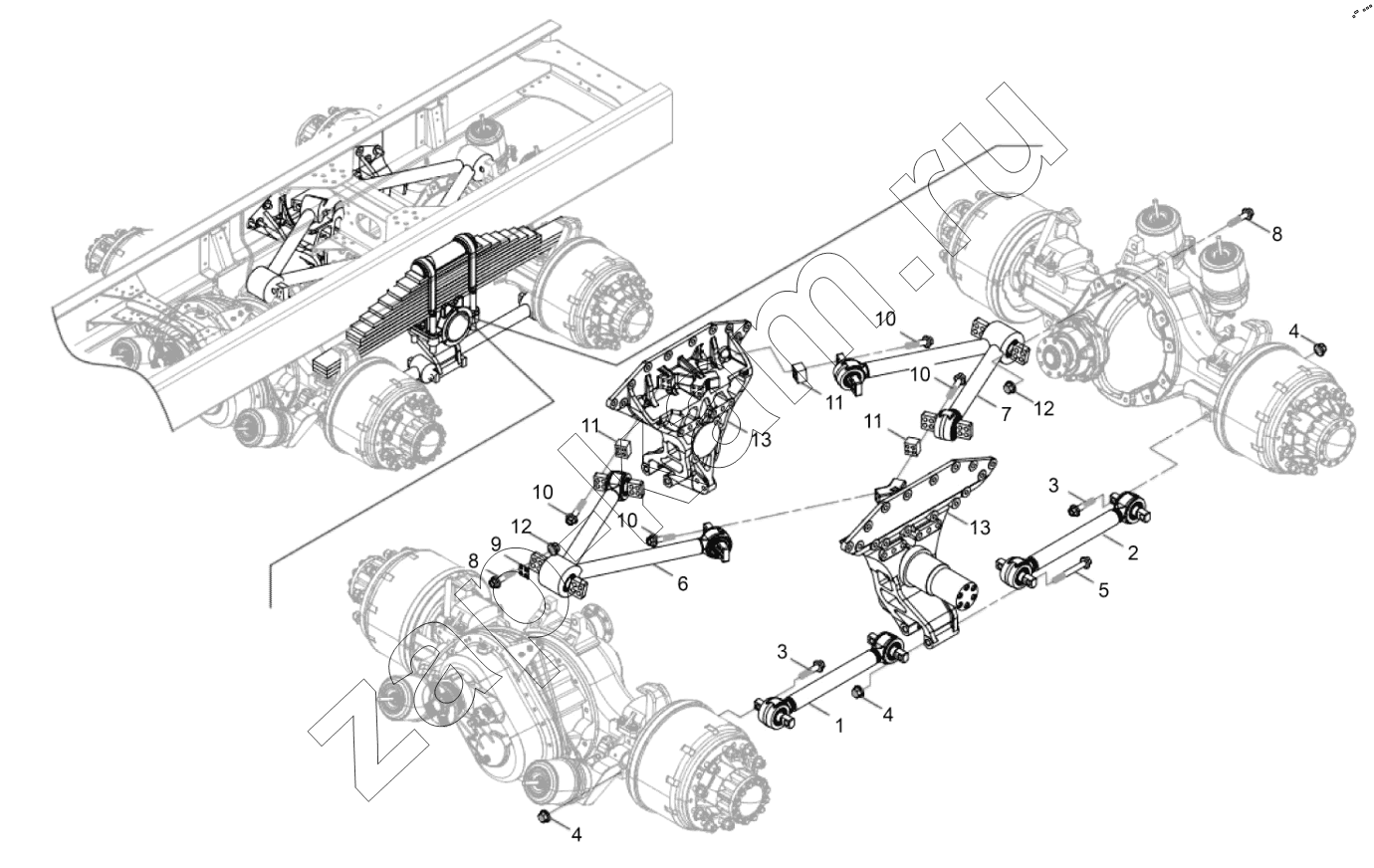

Схема задней подвески
/ FAW CA3250 (P66K24T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
5
6
7
8
8
9
10
10
10
10
11
11
11
12
12
13
13
Поз. Артикул Название детали Кол-во
1 2919010-65B/E Передний нижний реактивный стержень с резиновым соединением в сборе 2;
2 2919020-65B/E Задний нижний реактивный стержень с резиновым соединением в сборе 2;
3 CQ1512495T Болт 8;
4 T32724TF2 Гайка 12;
5 2919161-242/B Болт 4;
6 2919005-71B/E Передняя верхняя реактивная тяга с резиновым соединением в сборе 1;
7 2919015-71B/E Задняя верхняя реактивная тяга с резиновым соединением в сборе 1;
8 2919511-67W/A Шестигранный фланцевый болт spl 16;
9 2919519-260/A Прокладка соединителя реактивного стержня в сборе 4;
10 2919511-67W/A Шестигранный фланцевый болт spl 32;
11 2919519-260/A Прокладка соединителя реактивного стержня в сборе 8;
12 T32716TF2K Шестигранная spl контргайка с малым фланцем 16;
13 2918080-68G/A Уравновешивающая подвеска и узел опоры листовой рессоры 2;
20 2919172B85A/A Соединительная панель 2;
21 Q18520110T Болт с шестигранной головкой и фланцем 4;
22 Q1851890T Шестигранный фланцевый болт 12;
23 T32718TF2 Гайка 28;
26 Q1851890T Шестигранный фланцевый болт 4;
28 Q1852045T Шестигранный фланцевый болт 12;
29 T32720TF2 Гайка 46;
30 Q1852070T Болт с шестигранной головкой и буртиком 4;
31 2918041-67W/B Седло листовой рессоры балансировочной подвески 2;
33 Q1851890T Шестигранный фланцевый болт 12;
34 2918072A67W/A Крышка седла листовой рессоры балансировочной подвески 2;
35 2918017-67W/B Шайба 2;
36 2918042-67W-C00/B Втулка седла листовой рессоры балансировочной подвески 2;
37 2918017-67W/B Шайба 2;
38 2912411-33W/B U-образный болт задней листовой рессоры 4;
39 2912406X487/A Пластинчатая крышка задней листовой рессоры 2;
40 2912413-5H/D Гайка для крепления u-образного болта 8;
41 2912010-67W/B Задняя листовая рессора в сборе 2;
42 2912161-40/A Центральный болт задней листовой рессоры 2;
43 2912201-67W/B Первый лист задней листовой рессоры 2;
44 2912202-67W/B Второй лист задней листовой рессоры 2;
45 2912203-67W/B Третий лист задней листовой рессоры 2;
46 2912204-67W/B Четвертый лист задней листовой рессоры 2;
47 2912206-67W/B Пятый лист задней листовой рессоры 2;
48 2912207-67W/B Шестой лист задней листовой рессоры 2;
49 2912208-67W/B Седьмой лист задней листовой рессоры 2;
50 2912209-67W/B Восьмой лист задней листовой рессоры 2;
51 2912211-67W/B Девятый лист задней листовой рессоры 2;
52 2912212-67W/B Задняя листовая рессора 2;
54 CQ34116T Гайка 2;
55 CQ15010115 Болт 4;
56 2912171-03/B Сепаратор - передний листовой пружинный зажим 4;
57 CQ35010 Гайка 4;
58 CQ1501235 Болт 8;
59 Q40312 Пружинная шайба 8;
60 2912434-65B/B Подушка задней листовой рессоры 4;
61 Q1851450T Болт 12;
62 2912437-60W/A Кронштейн ограничителя буфера 4;
63 CQ34012 Гайка 8;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
