Схема задней подвески
/ FAW CA3250 (P66K24T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

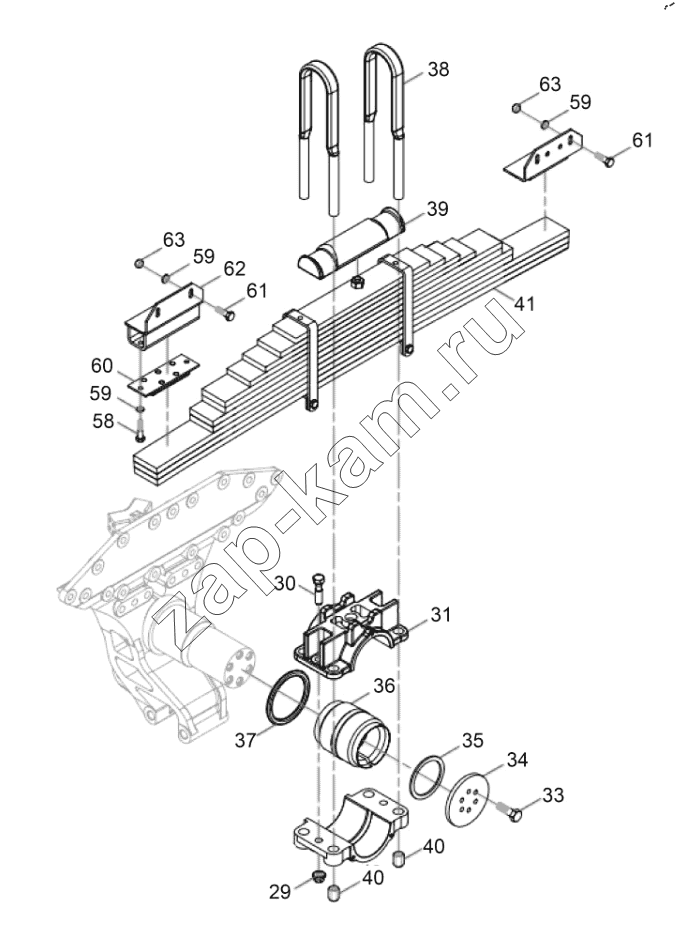

Схема/чертеж: Схема задней подвески / FAW CA3250 (P66K24T1E5)
29
30
31
33
34
35
36
37
38
39
40
40
41
58
59
59
59
60
61
61
62
63
63
Поз. Артикул Название детали Кол-во Цена
1 2919010-65B/E Передний нижний реактивный стержень с резиновым соединением в сборе 2; -
2 2919020-65B/E Задний нижний реактивный стержень с резиновым соединением в сборе 2; -
3 CQ1512495T Болт 8; -
4 T32724TF2 Гайка 12; -
5 2919161-242/B Болт 4; -
6 2919005-71B/E Передняя верхняя реактивная тяга с резиновым соединением в сборе 1; -
7 2919015-71B/E Задняя верхняя реактивная тяга с резиновым соединением в сборе 1; -
8 2919511-67W/A Шестигранный фланцевый болт spl 16; -
9 2919519-260/A Прокладка соединителя реактивного стержня в сборе 4; -
10 2919511-67W/A Шестигранный фланцевый болт spl 32; -
11 2919519-260/A Прокладка соединителя реактивного стержня в сборе 8; -
12 T32716TF2K Шестигранная spl контргайка с малым фланцем 16; -
13 2918080-68G/A Уравновешивающая подвеска и узел опоры листовой рессоры 2; -
20 2919172B85A/A Соединительная панель 2; -
21 Q18520110T Болт с шестигранной головкой и фланцем 4; -
22 Q1851890T Шестигранный фланцевый болт 12; -
23 T32718TF2 Гайка 28; -
26 Q1851890T Шестигранный фланцевый болт 4; -
28 Q1852045T Шестигранный фланцевый болт 12; -
29 T32720TF2 Гайка 46; -
30 Q1852070T Болт с шестигранной головкой и буртиком 4; -
31 2918041-67W/B Седло листовой рессоры балансировочной подвески 2; -
33 Q1851890T Шестигранный фланцевый болт 12; -
34 2918072A67W/A Крышка седла листовой рессоры балансировочной подвески 2; -
35 2918017-67W/B Шайба 2; -
36 2918042-67W-C00/B Втулка седла листовой рессоры балансировочной подвески 2; -
37 2918017-67W/B Шайба 2; -
38 2912411-33W/B U-образный болт задней листовой рессоры 4; -
39 2912406X487/A Пластинчатая крышка задней листовой рессоры 2; -
40 2912413-5H/D Гайка для крепления u-образного болта 8; -
41 2912010-67W/B Задняя листовая рессора в сборе 2; -
42 2912161-40/A Центральный болт задней листовой рессоры 2; -
43 2912201-67W/B Первый лист задней листовой рессоры 2; -
44 2912202-67W/B Второй лист задней листовой рессоры 2; -
45 2912203-67W/B Третий лист задней листовой рессоры 2; -
46 2912204-67W/B Четвертый лист задней листовой рессоры 2; -
47 2912206-67W/B Пятый лист задней листовой рессоры 2; -
48 2912207-67W/B Шестой лист задней листовой рессоры 2; -
49 2912208-67W/B Седьмой лист задней листовой рессоры 2; -
50 2912209-67W/B Восьмой лист задней листовой рессоры 2; -
51 2912211-67W/B Девятый лист задней листовой рессоры 2; -
52 2912212-67W/B Задняя листовая рессора 2; -
54 CQ34116T Гайка 2; -
55 CQ15010115 Болт 4; -
56 2912171-03/B Сепаратор - передний листовой пружинный зажим 4; -
57 CQ35010 Гайка 4; -
58 CQ1501235 Болт 8; -
59 Q40312 Пружинная шайба 8; -
60 2912434-65B/B Подушка задней листовой рессоры 4; -
61 Q1851450T Болт 12; -
62 2912437-60W/A Кронштейн ограничителя буфера 4; -
63 CQ34012 Гайка 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
