Силовой модуль пневматического тормоза
/ FAW CA3250 (P66K24T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

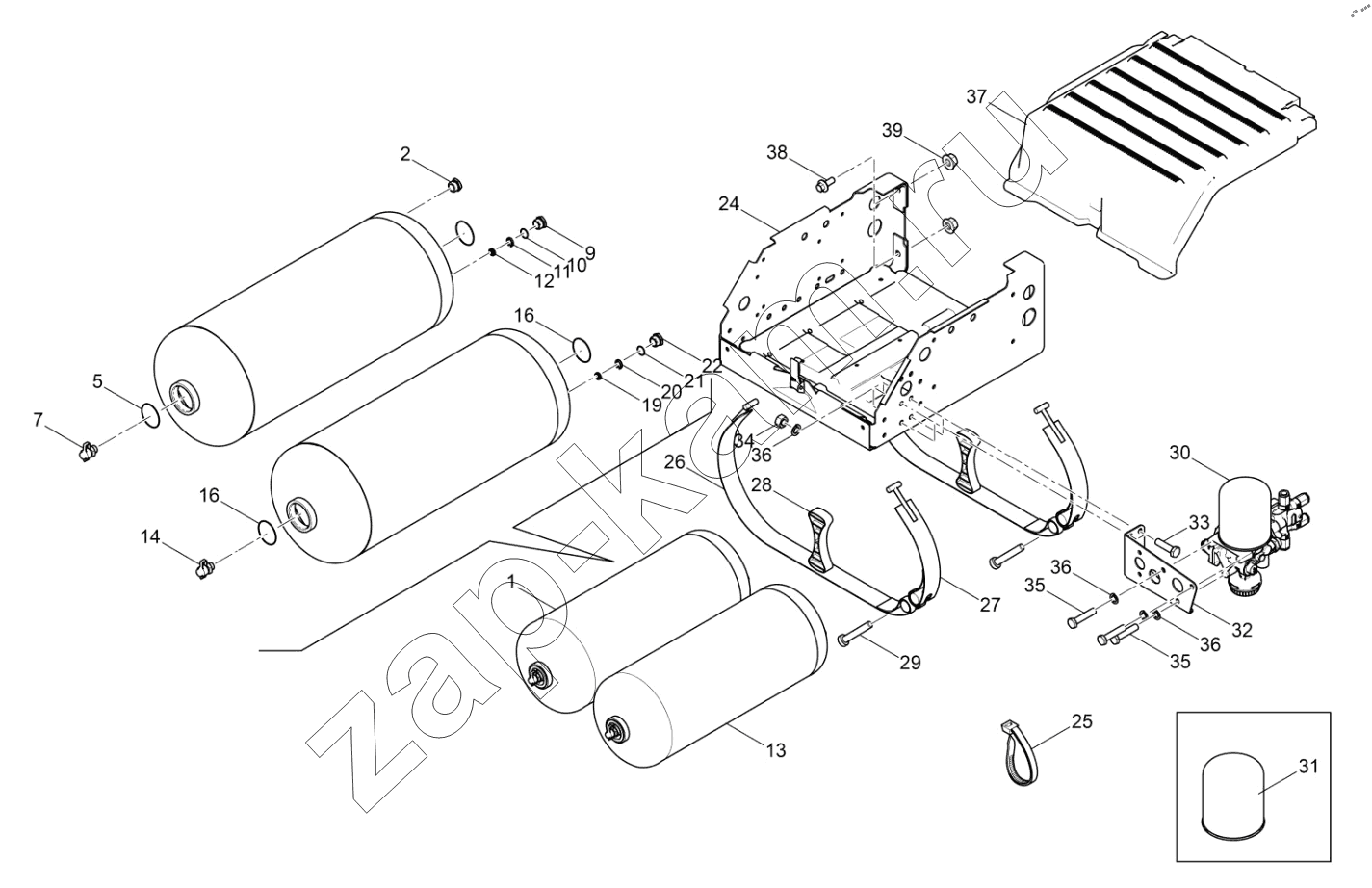

Схема/чертеж: Силовой модуль пневматического тормоза / FAW CA3250 (P66K24T1E5)
1
2
5
7
9
10
11
12
13
14
16
16
19
20
21
22
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
36
37
38
39
Поз. Артикул Название детали Кол-во Цена
3513010A77C/A 3513010A77C/A Модуль резервуара пневматического тормоза в сборе 1; -
1 3513080-77C/A Воздушный резервуар с соединительным узлом 1; -
2 5302821-A01/B Блокировка 1; -
5 3513408-50A Уплотнительное кольцо 2; -
7 T833 Индикаторная головка быстроразъемного соединения заглушки ; -
9 3513406-50A/D Винтовая втулка 2; -
10 3513408-50A/B Уплотнительное кольцо 2; -
11 3513407-50A/A Стопорное кольцо 2; -
12 3513403-50A/A Уплотнительное кольцо специальной формы 2; -
13 3513090-77C/A Воздушный резервуар с соединительным узлом 1; -
14 3506730-77C/A Соединение трубы 1; -
16 3513408-50A Уплотнительное кольцо 2; -
19 3513403-50A/A Уплотнительное кольцо специальной формы 1; -
20 3513407-50A/A Стопорное кольцо 1; -
21 3513408-50A/B Уплотнительное кольцо 1; -
22 3513406-50A/D Винтовая втулка 1; -
24 3513800-82V/B Воздушный резервуар и кронштейн аккумулятора в сборе 1; -
25 T67437676 Пластмассовый хомут 2; -
26 3513090-14A/A Лента i в сборе 2; -
27 3513095-14A/A Лента ii в сборе 2; -
28 3513411-50A/A Проставка воздушного резервуара 2; -
29 CQ2180860Q Винт с внутренним шестигранником 2; -
30 3515010-523/A Штуцер трубопровода секции воздушной обработки в сборе 1; -
31 3511020-50A/A Узел бака-осушителя воздуха 1; -
32 3515012-72U/B Кронштейн блока обработки воздуха 1; -
33 CQ1501225 Болт 4; -
34 CQ34012 Гайка 4; -
35 Q151C1230(HB) Болт с шестигранной головкой — мелкая резьба 3; -
36 Q40312 Пружинная шайба 7; -
37 3513801-50A/D Накладка кронштейна ресивера и аккумулятора 1; -
38 Q1841460T Болт 4; -
39 CQ32614 Гайка 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
