Система газораспределения
/ FAW CA3250 (P66K24T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

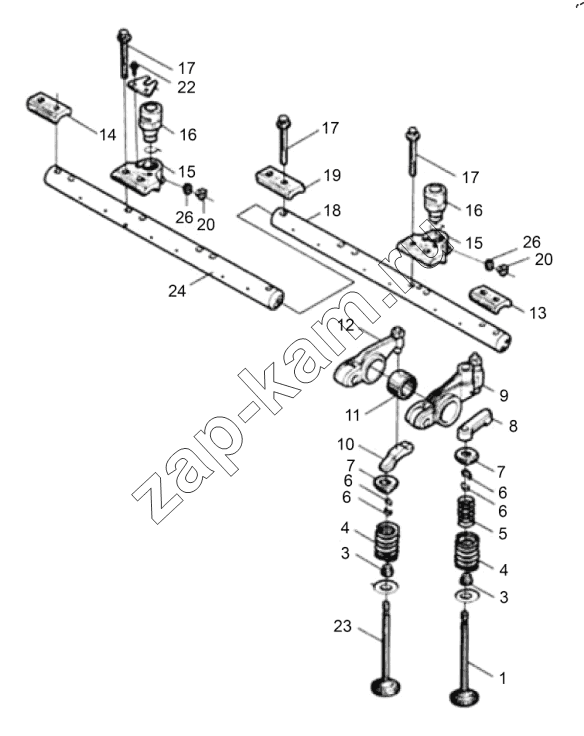

Схема/чертеж: Система газораспределения / FAW CA3250 (P66K24T1E5)
1
3
3
4
4
5
6
6
6
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
17
17
18
19
20
20
22
23
24
26
26
Поз. Артикул Название детали Кол-во Цена
1007121D81DY 1007121D81DY Коромысло выпускного клапана 1; -
Q1841080TF2 Q1841080TF2 Болт М10x80 4; -
1 1007016A81D Выхлопной клапан 12; -
3 1007035B81D Сальник направляющей втулки клапана в сборе 24; -
4 1007021-81D Пружина впускного клапана 24; -
5 1007023-81D Внутренняя пружина выхлопного клапана 12; -
6 1007028-53D Сухарь клапана 48; -
7 1007024-81D Держатель клапанной пружины 24; -
8 1007015A81DZ Мост выпускного клапана в сборе 6; -
9 1007120E81DY Клапан выпускного клапана в сборе 6; -
10 1007012A81D Мост впускного клапана 6; -
11 1007163A81D Кулиса осевая позиционирующая втулка 6; -
12 1007110B81DY Клапанный рычаг впускного клапана в сборе 6; -
13 1007183A81D Зажим коромысла (III) 1; -
14 1007181-81D Прижим оси коромысел 1; -
15 1007160-81DY Седло электромагнитного клапана 2; -
16 1007162A81DY Электромагнитный клапан в сборе 2; -
17 Q1841075TF2 Болт с шестигранной головкой, толстый стержень 10; -
18 1007175A81D Узел кулисного вала 1; -
19 1007182A81D Блок давления вала коромысла (II) 3; -
20 Q617B08F36 Заглушка под шестигранник 2; -
22 Q218B0612TF2 Винт с цилиндрической головкой и внутренним шестигранником 2; -
23 1007011A81D Впускной клапан 12; -
24 1007165A81D Узел кулисного вала 1; -
26 Q/WC3403-1994 8X14 Медная шайба 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
