Тормоз заднего моста
/ FAW CA3250 (P66K24T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

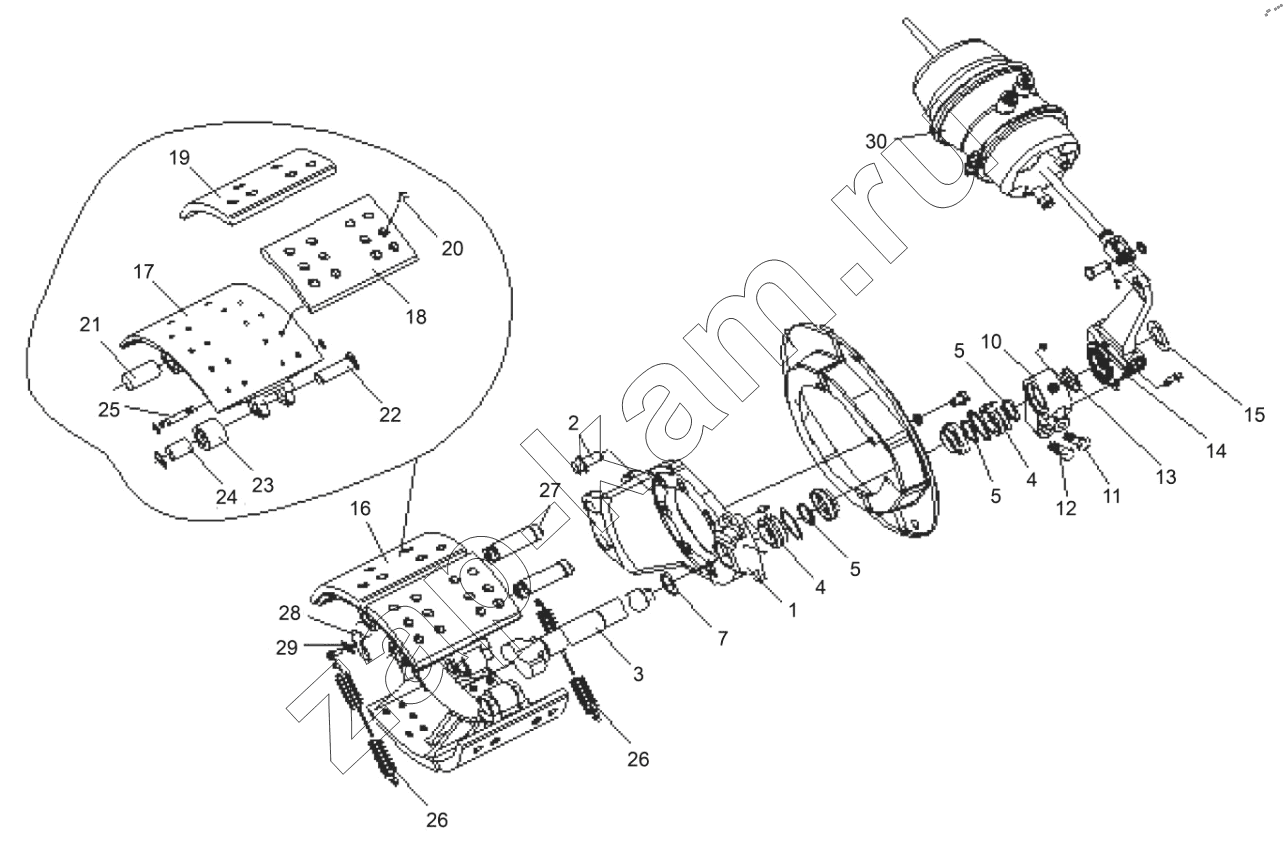

Схема/чертеж: Тормоз заднего моста / FAW CA3250 (P66K24T1E5)
1
2
3
4
4
5
5
5
7
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
Поз. Артикул Название детали Кол-во Цена
3502128BA2T/A 3502128BA2T/A Кронштейн кулачка правого тормоза заднего моста 1; -
Q43122 Q43122 Упругое стопорное кольцо для оси 4; -
Q43113 Q43113 Упругое стопорное кольцо для оси 8; -
CQ1501016 CQ1501016 Болт 2; -
3502380BA2T/B 3502380BA2T/B Задняя нижняя левая (верхняя правая) тормозная колодка с фрикционной накладкой в сборе 2; -
3502015A63R/C 3502015A63R/C Левый тормоз заднего моста в сборе 1; -
Q43138 Q43138 Упругое стопорное кольцо вала 2; -
Q43138 Q43138 Упругое стопорное кольцо вала 2; -
3502020A63R/C 3502020A63R/C Правый тормоз заднего моста в сборе 1; -
3502130BA2T/A 3502130BA2T/A Кронштейн 1; -
3502152BA2T/A 3502152BA2T/A Задний правый распредвал 1; -
1 3502125BA2T/A Кронштейн 2; -
2 3502038-1H Стопорный болт 16; -
3 3502151BA2T/A Задний левый кулачковый вал 1; -
4 3501028-A0S/A Втулка тормозного кулачка 4; -
5 3501029-A0S/A Сальник 6; -
7 3501153-A0S/A Шайба тормозного кулачкового вала 2; -
10 3502127BA2T/A Кронштейн кулачка левого тормоза заднего моста 1; -
11 3502038-02/A Используется для крепления кронштейна заднего тормоза с помощью стопорного болта. 4; -
12 3502038-02/A Используется для крепления кронштейна заднего тормоза с помощью стопорного болта. 4; -
13 3501156A392/A Шайба регулировочная тормозная 2; -
14 3502205CA2T-C00/C Рычаг регулировки заднего тормоза в сборе 2; -
15 3501251-A0S/A Проставочная прокладка тормозного регулировочного рычага 2; -
16 3502375BA2T/B Задняя верхняя левая (нижняя правая) тормозная колодка с фрикционной накладкой в сборе 2; -
17 3502390BA2T/B Колодки заднего тормоза в сборе 4; -
18 3502406BA2T/B Задняя фрикционная накладка i 4; -
19 3502407BA2T/A Задняя фрикционная накладка ii 4; -
20 3502408BA2T/A Заклепки для фрикционной пластины тормозной колодки 104; -
21 3501396-4EA1/A Втулка оси передней тормозной колодки 4; -
22 3502394BA2T/A Ось ролика 4; -
23 3502387BA2T/A Втулка ролика 4; -
24 3502386BA2T/A Ролик для тормозной колодки 4; -
25 3502392BA2T/A Собачка возвратной пружины 4; -
26 3502436-4E/B Возвратная пружина желтая 4; -
27 3502082-4E/A Задняя ось тормозной колодки 4; -
28 3501086-4E/A Дефлектор оси колодки 2; -
29 3501087-4E/A Стопорная пластина - болт крепления перегородки вала колодки 2; -
30 3530010-A6T/B Цилиндр пружинного тормоза с быстроразъемным соединением в сборе 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
