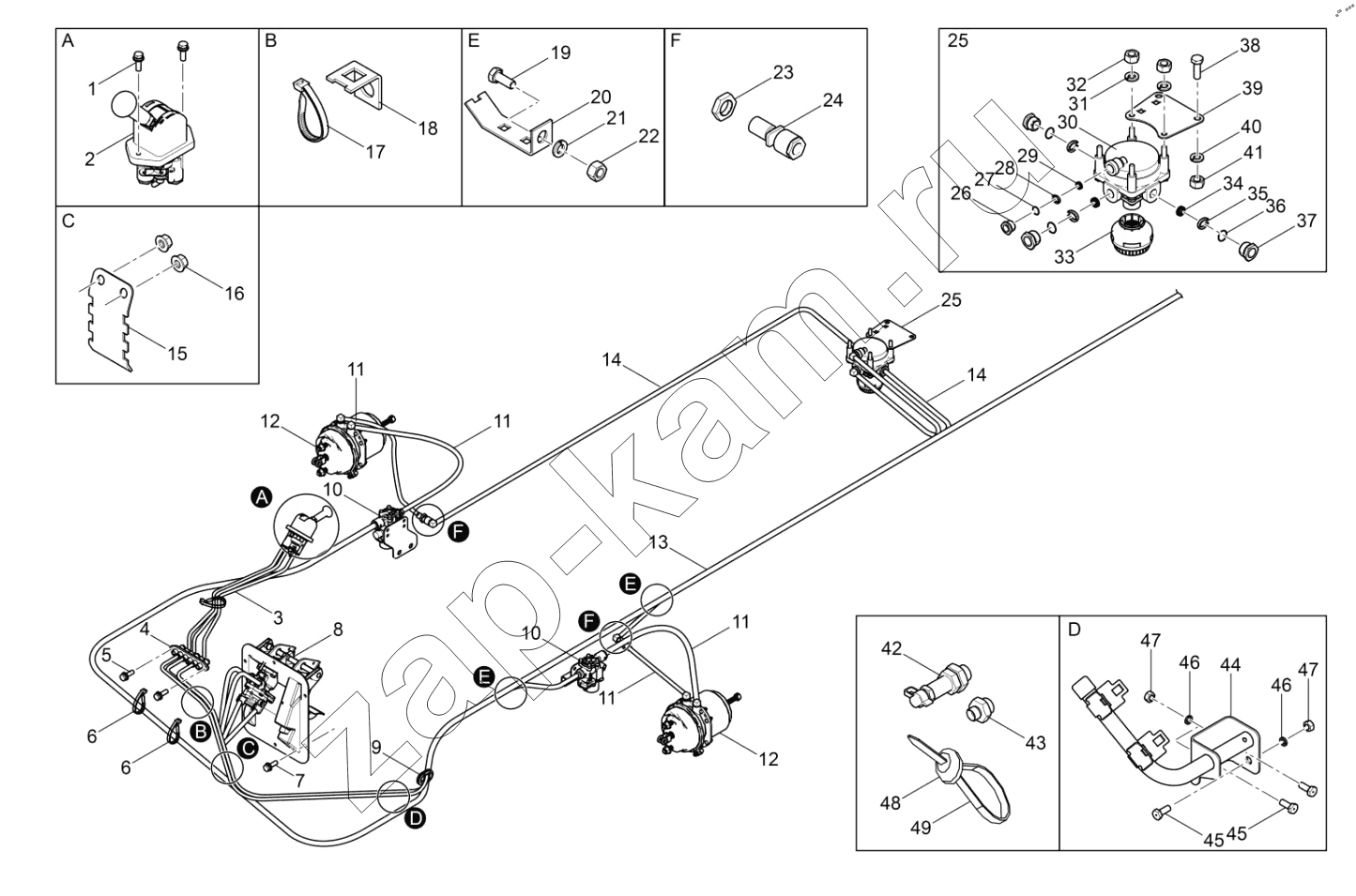

Тормозной трубопровод
/ FAW CA3250 (P66K24T1E5)
1
2
3
4
5
6
6
7
8
9
10
10
11
11
11
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
46
47
47
48
49
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | CQ1460620 | Болт | 2; | - | |
| 2 | 3508040-61B/A | Ручной клапан прицепа с соединением труб в сборе | 1; | - | |
| 3 | 3506300-61B/C | Сборка пучка труб кабины | 1; | - | |
| 4 | 3506405-73H/C | Сборка многоканального соединителя | 1; | - | |
| 5 | CQ1460625 | Болт | 2; | - | |
| 6 | T67437676 | Пластмассовый хомут | 12; | - | |
| 7 | CQ1460825 | Болт | 6; | - | |
| 8 | 3504020-76W/C | Педаль тормоза и педаль сцепления в сборе | 1; | - | |
| 9 | 3724031-76A/E | Резиновая прокладка | 1; | - | |
| 10 | 3550210-50A/A | Антиблокировочный электромагнитный клапан и узел соединения труб | 2; | - | |
| 11 | 3506040-1051/C | Тормозной шланг переднего тормоза в сборе | 4; | - | |
| 12 | 3530015B901-C00/B | Пружинный тормозной цилиндр в сборе | 2; | - | |
| 13 | 3506100-Y1811/D | Пучок труб в сборе | 1; | - | |
| 14 | 3506260-Y1811/B | Воздухопровод в сборе - релейный клапан переднего моста подключен к правому прямому разъему | 2; | - | |
| 15 | 3506038-99A/A | Передний кронштейн пучка труб | 1; | - | |
| 16 | CQ32608 | Шайба | 2; | - | |
| 17 | T67420376 | Пластмассовая петля | 1; | - | |
| 18 | 3724021-50A/B | Кронштейн жгута проводов двигателя | 1; | - | |
| 19 | CQ1501445 | Болт | 8; | - | |
| 20 | 3506424-89V/A | Кронштейн трубного пучка | 3; | - | |
| 21 | Q40314 | Пружинная шайба | 15; | - | |
| 22 | CQ34014 | Гайка | 15; | - | |
| 23 | CQ35320 | Гайка | 2; | - | |
| 24 | 3506415-80A/A | Соединение прямой трубы в сборе - передний тормоз | 2; | - | |
| 25 | 3518015-50A/E | Релейный клапан в сборе | 1; | - | |
| 26 | 3506406-50A/D | Винтовая втулка | 1; | - | |
| 27 | 3506408-50A/A | Кольцевой уплотнитель | 1; | - | |
| 28 | 3506407-50A/A | Стопорное кольцо | 1; | - | |
| 29 | 3506403-50A/A | Уплотнительное кольцо специальной формы | 1; | - | |
| 30 | 3518015-50A/E | Релейный клапан в сборе | 1; | - | |
| 31 | Q40308 | Пружинная шайба | 2; | 10 ₽ - 60 ₽ | |
| 32 | CQ34008 | Гайка | 2; | - | |
| 33 | 3518025-523/B | Клапан с глушителем и держателем | 1; | - | |
| 34 | 3513403-50A/A | Уплотнительное кольцо специальной формы | 3; | - | |
| 35 | 3513407-50A/A | Стопорное кольцо | 3; | - | |
| 36 | 3513408-50A/B | Уплотнительное кольцо | 3; | - | |
| 37 | 3513406-50A/D | Винтовая втулка | 3; | - | |
| 38 | CQ1501025 | Болт | 2; | - | |
| 39 | 3518012-79C/A | Кронштейн релейного клапана | 1; | - | |
| 40 | Q40310 | Пружинная шайба | 6; | - | |
| 41 | CQ34010 | Гайка | 6; | - | |
| 42 | 3506730-77C/A | Соединение трубы | 3; | - | |
| 43 | 3506310-77C/A | Концевой узел соединения труб | 1; | - | |
| 44 | 3506430-91W/D | Передний кронштейн пучка труб в сборе | 1; | - | |
| 45 | CQ1500820 | Болт | 3; | - | |
| 46 | Q40308 | Пружинная шайба | 11; | 10 ₽ - 60 ₽ | |
| 47 | CQ34008 | Гайка | 11; | - | |
| 48 | 3506426-240/A | Опора ремешка | 1; | - | |
| 49 | 3506427-240/A | Кабельные стяжки | 1; | - | |
| 50 | 3506207-50A/A | Кронштейн для крепления воздуховода | 5; | - | |
| 51 | 3506208-50A/A | Втулка воздухопровода | 5; | - | |
| 52 | 3506434-56A/C | Кронштейн хомута правой трубы - для крепления среднего воздуховода | 1; | - | |
| 53 | 3506432-56A/B | Трубный хомут - для крепления воздуховода | 2; | - | |
| 54 | CQ1500825 | Болт | 4; | - | |
| 55 | CQ1501225 | Болт | 2; | - | |
| 56 | Q40312 | Пружинная шайба | 8; | - | |
| 57 | CQ34012 | Гайка | 4; | - | |
| 58 | 3506433-56A/C | Кронштейн хомута левой трубы - для крепления среднего воздуховода | 1; | - | |
| 59 | 3506205-74A/D | Передний воздуховод в сборе | 1; | - | |
| 60 | 3506214-50A/B | Фитинги прямые | 2; | - | |
| 61 | 3506210-56A/B | Полая воздушная труба между воздушным компрессором и блоком обработки воздуха в сборе | 1; | - | |
| 62 | 3506215-Y1811/A | Задний воздухопровод в сборе - воздушный компрессор, подключенный к системе подготовки воздуха | 1; | - | |
| 63 | 3506235-82V/A | Воздухопровод в сборе между присоединительным отверстием блока обработки воздуха и Заднее отверстие ресивера переднего тормоза | 1; | - | |
| 64 | 3506240-82V/A | Воздухопровод в сборе между присоединительным отверстием блока обработки воздуха и задним отверстием ресивера заднего тормоза | 1; | - | |
| 65 | 3757010-61B/C | Датчик давления в сборе | 2; | - | |
| 66 | 3506108-73A/C | Подкладка воздуховода | 2; | - | |
| 67 | 3724426-68V/A | Главная опора жгута проводки | 7; | - | |
| 68 | CQ1501450 | Болт | 7; | - | |
| 69 | 3506424-89V/A | Кронштейн трубного пучка | 2; | - | |
| 70 | CQ1501230 | Болт | 2; | - | |
| 71 | CQ1501455 | Болт | 1; | - | |
| 72 | 3506425-70B/C | Крепление держателя пучка труб в сборе | 1; | - | |
| 73 | 3506200-81W/C | Пучок труб среднего и заднего моста в сборе | 1; | - | |
| 74 | 3506510-73A/F | Воздухопровод в сборе между релейным клапаном с опережающей характеристикой и левым местом соединения АБС | 1; | - | |
| 75 | 3506520-73A/G | Воздухопровод в сборе между релейным клапаном с опережающей характеристикой и правым местом соединения АБС | 1; | - | |
| 76 | 3518010-523/A | Релейный клапан с глушителем в сборе | 1; | - | |
| 77 | 3506406-50A/D | Винтовая втулка | 1; | - | |
| 78 | 3506408-50A/A | Кольцевой уплотнитель | 1; | - | |
| 79 | 3506407-50A/A | Стопорное кольцо | 1; | - | |
| 80 | 3506403-50A/A | Уплотнительное кольцо специальной формы | 1; | - | |
| 81 | 3513403-50A/A | Уплотнительное кольцо специальной формы | 3; | - | |
| 82 | 3513407-50A/A | Стопорное кольцо | 3; | - | |
| 83 | 3513408-50A/B | Уплотнительное кольцо | 3; | - | |
| 84 | 3513406-50A/D | Винтовая втулка | 3; | - | |
| 85 | 3518015-50A/E | Релейный клапан в сборе | 1; | - | |
| 86 | 3518025-523/B | Клапан с глушителем и держателем | 1; | - | |
| 88 | CQ1501035 | Болт | 4; | - | |
| 89 | 3518012-369/D | Кронштейн релейного клапана | 1; | - | |
| 90 | 3518020-68R/A | Релейный клапан с быстросъемным соединителем в сборе | 1; | - | |
| 91 | 3506410-1066/A | Втулка для винта в сборе | 1; | - | |
| 92 | 3506407-50A/A | Стопорное кольцо | 1; | - | |
| 93 | 3506403-50A/A | Уплотнительное кольцо специальной формы | 1; | - | |
| 94 | 3513403-50A/A | Уплотнительное кольцо специальной формы | 3; | - | |
| 95 | 3513407-50A/A | Стопорное кольцо | 3; | - | |
| 96 | 3513410-1066/A | Втулка для винта в сборе | 3; | - | |
| 97 | CQ7342224A | О-образное резиновое уплотнительное кольцо для пневмогидравлического компонента | 1; | - | |
| 98 | 3511012-1H/A | Уплотнительное гнездо - Воздухосушилка на выходе | 1; | - | |
| 99 | 3516311-368/A | Тройник для быстрой интубации | 1; | - | |
| 100 | 3757050-435/B | Пневматический тормозной выключатель в сборе | 1; | - | |
| 101 | 3518015-50A/E | Релейный клапан в сборе | 1; | - | |
| 102 | 3518012-79C/A | Кронштейн релейного клапана | 1; | - | |
| 103 | 3506108-73A/C | Подкладка воздуховода | 1; | - | |
| 104 | 3506328-368/B | Опора трубного пучка среднего моста | 4; | - | |
| 105 | CQ1511220 | Болт | 4; | - | |
| 106 | T67427946 | Пластмассовый хомут | 16; | - | |
| 107 | 3530010-A6T/B | Цилиндр пружинного тормоза с быстроразъемным соединением в сборе | 2; | - | |
| 108 | 3530010-A6T/B | Цилиндр пружинного тормоза с быстроразъемным соединением в сборе | 2; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
