Узел управления
/ FAW CA3250 (P66K24T1E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

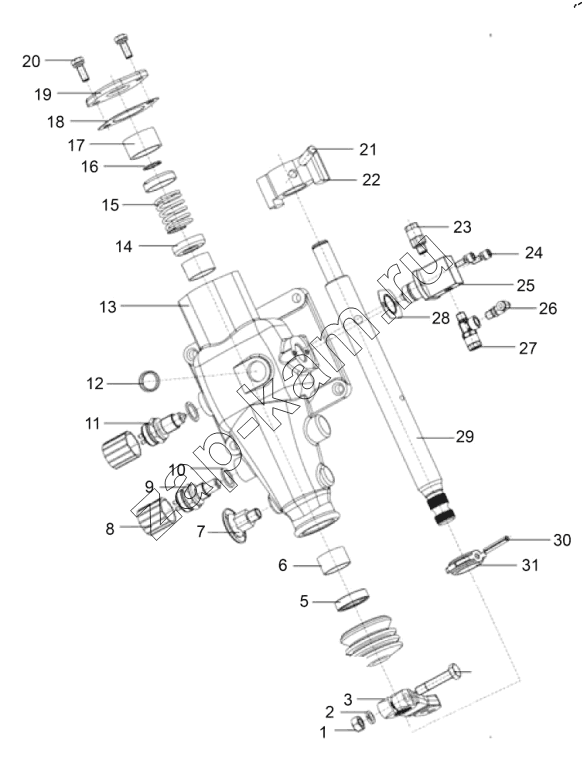

Схема/чертеж: Узел управления / FAW CA3250 (P66K24T1E5)
1
2
3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
Поз. Артикул Название детали Кол-во Цена
12JSDX160T-1703010 12JSDX160T-1703010 Управляющее устройство в сборе 1; -
Q151B1050 Q151B1050 Шестигранный болт 1; -
1 Q341B10 I-образная шестигранная гайка 1; -
2 Q40310 Пружинная шайба 1; -
3 F96035-27 Внешний рычаг переключения передач 1; -
5 F91444 Сальник 1; -
6 F91345 Втулка 2; -
7 15276 Вентиляционная пробка 1; 420 ₽
8 C03016 Защитный рукав переключателя 1; -
9 0068DS-1 Выключатель давления 1; -
10 Q72318 Уплотнительная шайба 2; -
11 990_12_71_0041-4 Переключатель давления 1; -
12 Q72224 Чашеобразная шайба 1; -
13 12JS160T-1703015 Корпус маленькой крышки коробки передач 1; -
14 F99673-1 Подставка пружины 2; -
15 12JS160T-1703027 Сжатая пружина 1; -
16 Q43120 Circlip 2; -
17 12JS160T-1703024 Ограничительная втулка 1; -
18 F99672-2 Концевая прокладка 1; -
19 F99666-2 Боковая плита 1; -
20 Q1420822 Болт с шестигранной головкой и пружинная шайба в сборе 2; 90 ₽
21 C03030 Штифт 1; -
22 12JS160T-1703018 Вилка 1; -
23 C01051 Прямой фитинг 6; -
24 QH50-4211313 Винт с внутренним шестигранником и пружинная шайба в сборе 2; -
25 12JS160T-1703022 Регулирующий клапан воздушного канала 1; -
26 12JS160T-1703021 Быстросменный разъем 1; -
27 C01053 Тройник 1; -
28 F91353 Прокладка 1; -
29 12JS160T-1703017 Поперечный рычаг переключения передач 1; -
30 C09035 Эластичный цилиндрический штифт 1; -
31 F99681 Блок управления переключателя передачи заднего хода 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
