Фреоновый трубопровод
/ FAW CA3251 (P66K2L2T1E5Z)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

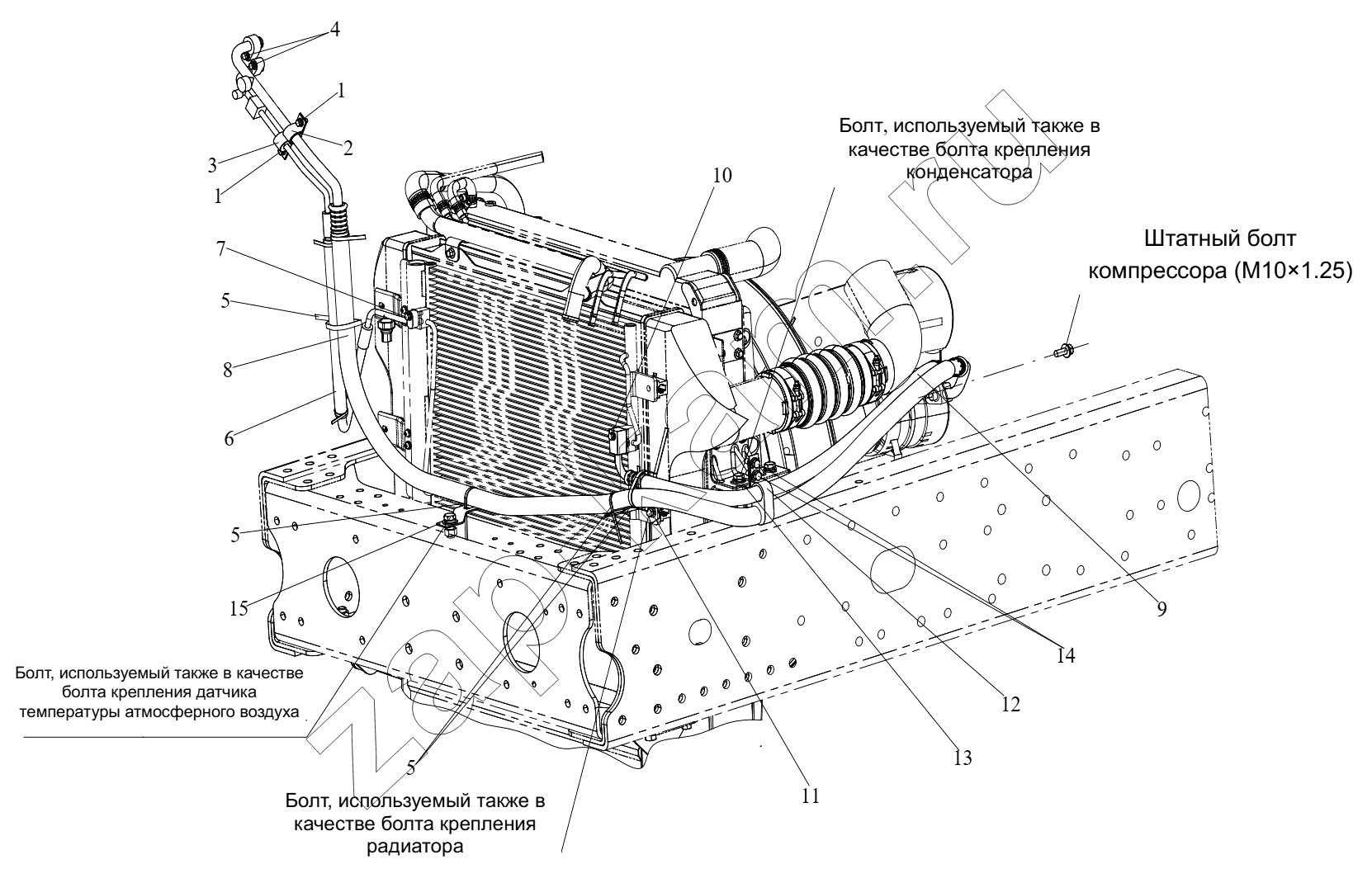

Схема/чертеж: Фреоновый трубопровод / FAW CA3251 (P66K2L2T1E5Z)
1
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 CQ1460620 Болт 2; -
2 8108075-50А/В Хомут в сборе 1; -
3 8108065-50А/В Хомут в сборе 1; -
4 CQ1460625 Болт 2; -
5 Т67427946 Пластмассовая бандажная лента 2; -
6 8108130А71U-C00/A Гибкий трубопровод высокого давления в сборе между резервуаром рабочей жидкости и охладителем 1; -
7 CQ1460620 Болт 1; -
8 8108060-14B-C00/B Гибкий трубопровод низкого давления в сборе между охладителем и компрессором 1; -
9 8108080-14B-C00/C Гибкий трубопровод высокого давления в сборе между компрессором и конденсатором 1; -
10 CQ1460620 Болт 1; -
11 8108156-90C/A Кронштейн крепежного ремешка 1; -
12 8108095-70U/A Хомут в сборе для крепления охлаждающего воздухопровода 1; -
13 8108160-70U/A L-образный кронштейн в сборе 1; -
14 CQ1460620 Болт 2; -
15 8108121-90U/A Кронштейн 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
