Кондиционер
/ FAW CA3251 (P66K2L2T1E5Z)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

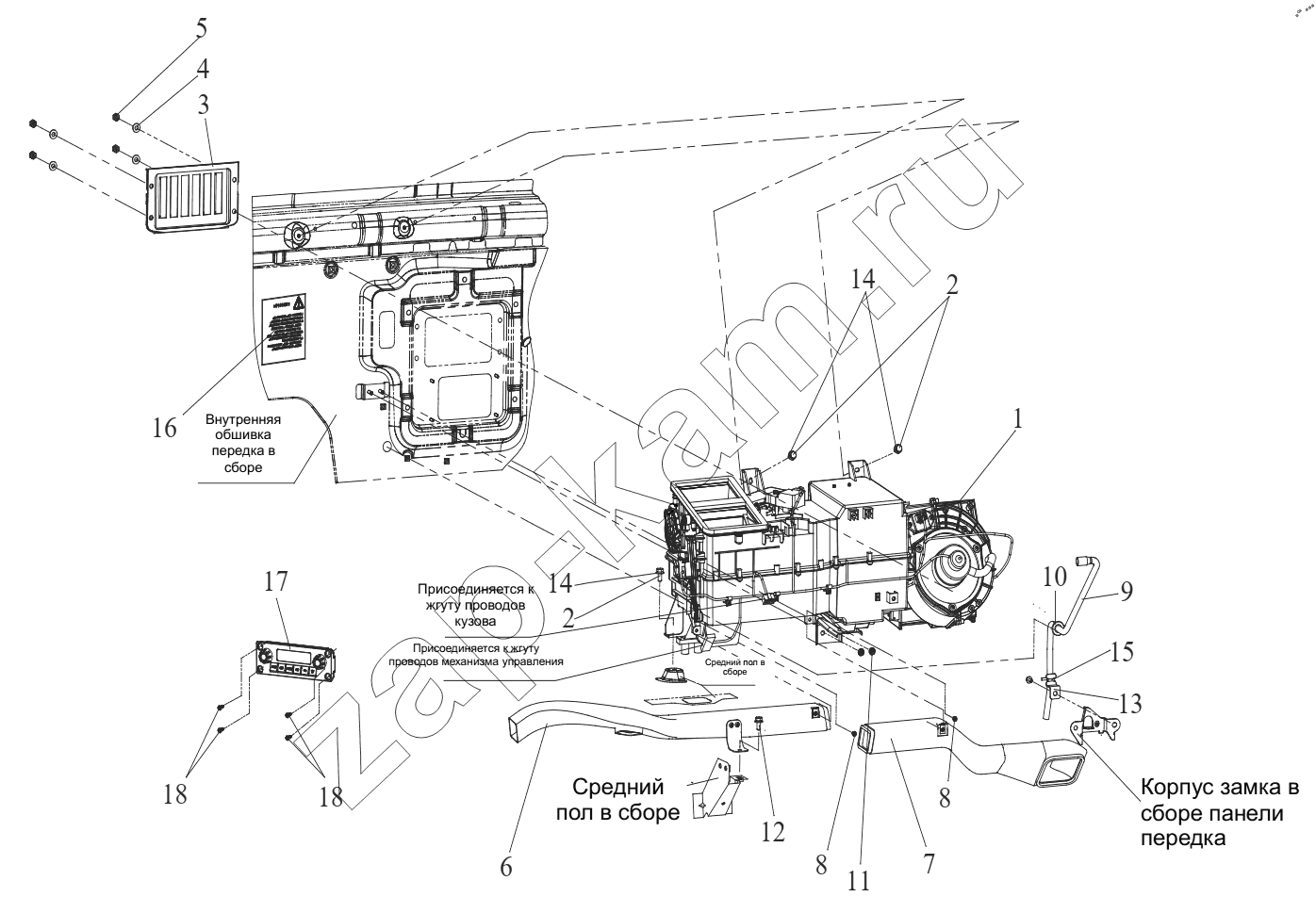

Схема/чертеж: Кондиционер / FAW CA3251 (P66K2L2T1E5Z)
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
17
18
18
Поз. Артикул Название детали Кол-во Цена
1 8100015-В27-С00/В Два блока в сборе климат-контроля 1; -
2 CQ1500616S Шестигранный загибочный болт 3; -
3 8101570-В27/А Фильтр очистки наружного воздуха в сборе 1; -
4 Q40108 Шайба 4; -
5 CQ34008 Гайка 4; -
6 8101160-А01/С Воздуховод обдува в область ног водителя в сборе 1; -
7 8101185-В27-С00/А Воздуховод обдува в область ног пассажира в сборе 1; -
8 CQ2714819F6 Самонарезающий винт с крестообразными шлицами 2; -
9 8107066-А01 Водовыпускной гибкий рукав 1; -
10 8107047-А01 Кожух водовыпускного гибкого рукава 1; -
11 CQ39606 Гайка 2; -
12 CQ1460820 Установочное место для болта 1; -
13 8100106-А01 Стойка водовыпускного гибкого рукава 1; -
14 Q40206 Шайба 3; -
15 Т67414646 Пластмассовая бандажная лента 1; -
16 8100201АВ89/А Этикетка с указанием информации об использовании и техническом обслуживании кондиционера 1; -
17 8112010-В27-С00/Е Механизм управления климат-контролем в сборе 1; -
18 CQ2214219F6 Phillips pan head self-tapping screw and plain washer subassembly 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
