Подножка и передний брызговик (II)
/ FAW CA3251 (P66K2L2T1E5Z)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

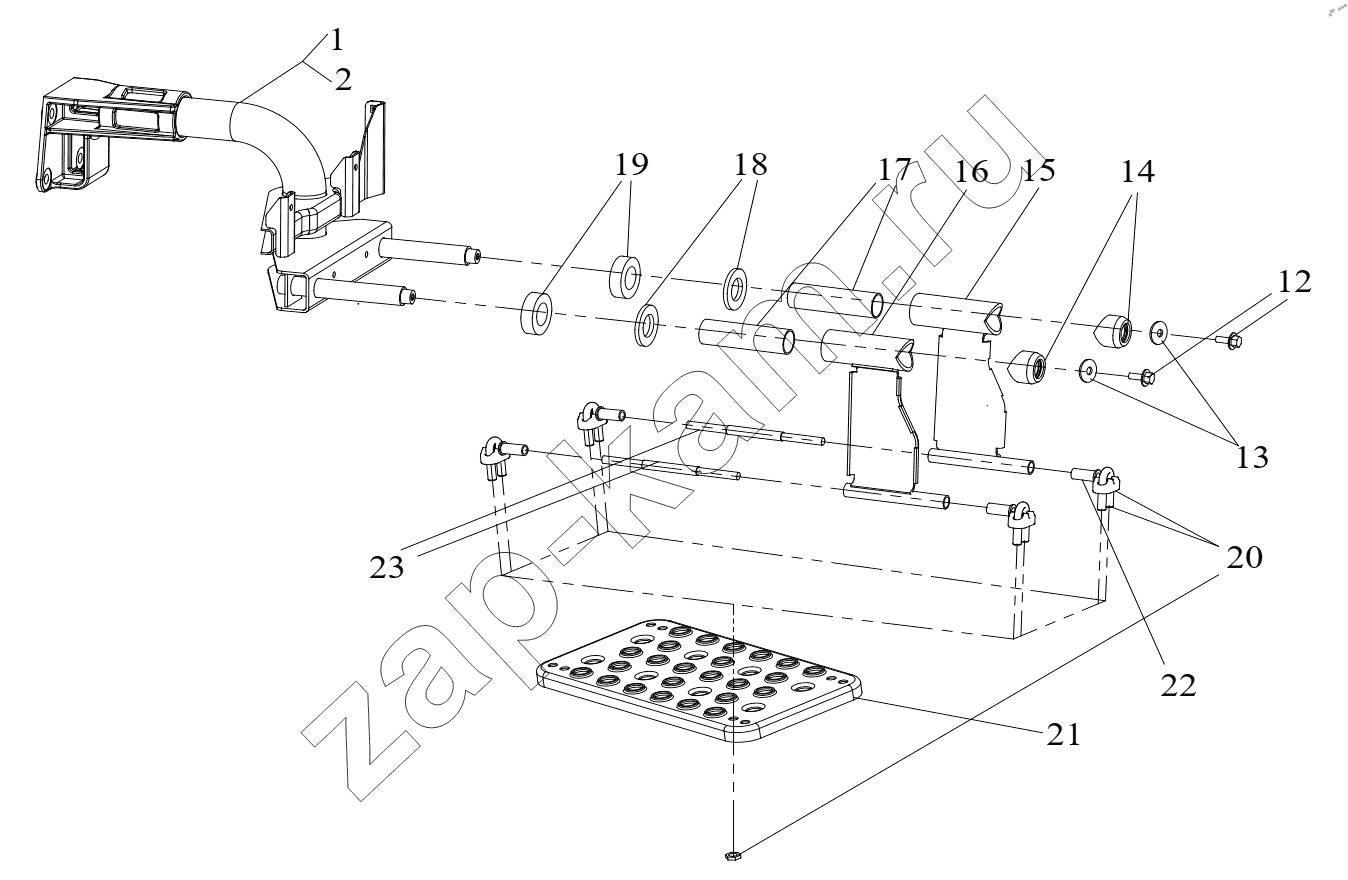

Схема/чертеж: Подножка и передний брызговик (II) / FAW CA3251 (P66K2L2T1E5Z)
1
2
12
13
14
15
16
17
18
19
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 5103225-14B/D Распорка левой подножки в сборе 1; -
2 5103230-14B/D Распорка правой подножки в сборе 1; -
3 5103033B50A/BL01 Левая двухступенчатая подножка 5; -
4 5103034B50A/BL01 Правая двухступенчатая подножка 6; -
5 5103021-50V/A Декоративный кожух левой подножки 1; -
6 5103022-50V/A Декоративный кожух правой подножки 1; -
7 CQ1460816 Болт 4; -
8 CQ1500816 Болт 4; -
9 Q40308F6 Пружинная шайба 4; -
10 Q40208F6 Шайба 4; -
11 Q2360612 Винт 8; -
12 Q1840816 Болт 4; 150 ₽
13 5103454-71А/А Коническая пружинная шайба 4; -
14 5103472-71 А/С Торцевая ограничительная втулка 4; -
15 5103460-14В/В Задний кронштейн подвижной подножки в сборе 2; -
16 5103455-14В/В Передний кронштейн подвижной подножки в сборе 2; -
17 5103476-71А/В Нейлоновая втулка подвижной подножки 4; -
18 Q40130 Шайба 4; -
19 5103477-71 А/С Буфер 4; -
20 5103490-71А/А Тросовый зажим 8; -
21 5103451-50V/A Подвижная подножка 2; -
22 5103482-71А/В Втулка подвижной подножки 8; -
23 5103481-71А/В Вал подвижной подножки 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
