Воздушный компрессор (II)
/ FAW CA3251 (P66K2L2T1E5Z)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

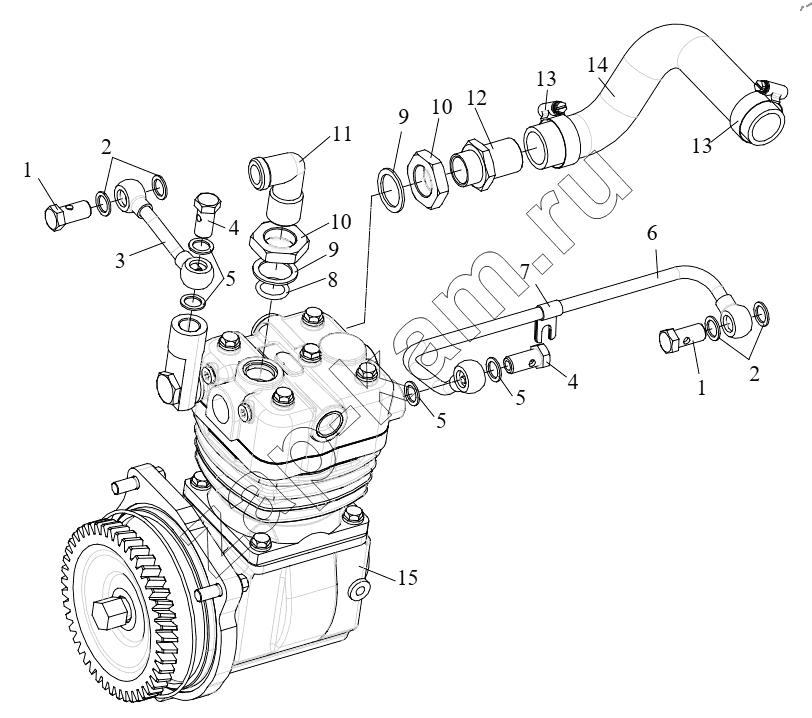

Схема/чертеж: Воздушный компрессор (II) / FAW CA3251 (P66K2L2T1E5Z)
1
1
2
2
3
4
4
5
5
5
6
7
8
9
9
10
10
11
12
13
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 Q/XC3451.1-2002 Шарнирный болт М14x1.5 2; -
2 Q/WC3403-1994 Медная прокладка 4; -
3 3509020А614-0435 Возвратный водопровод в сборе 1; -
4 Q/WC3404-94 Шарнирный болт 2; -
5 Q/WC3403-94 Шайба 4; -
6 3509030А671-0382 Трубка масляная 1; -
7 3509032-29D Кронштейн 1; -
8 Q7343530E О-образное уплотнительное кольцо 1; -
9 CQ72327 Уплотнительная шайба 2; -
10 CQ35327 Шестигранная тонкая гайка 2; -
11 3509016-382 Воздуховыпускной штуцер воздушного компрессора 1; -
12 3509017-382 Впускной штуцер воздушного компрессора в сборе 1; -
13 CQ67640B Червячный хомут 2; -
14 3509284A64J-1D50VA Впускной шланг воздушного компрессора 1; -
15 3509010С671-0382 Воздушный компрессор со штуцером в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
