Кондиционер
/ FAW CA3310 (P66K24T4E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

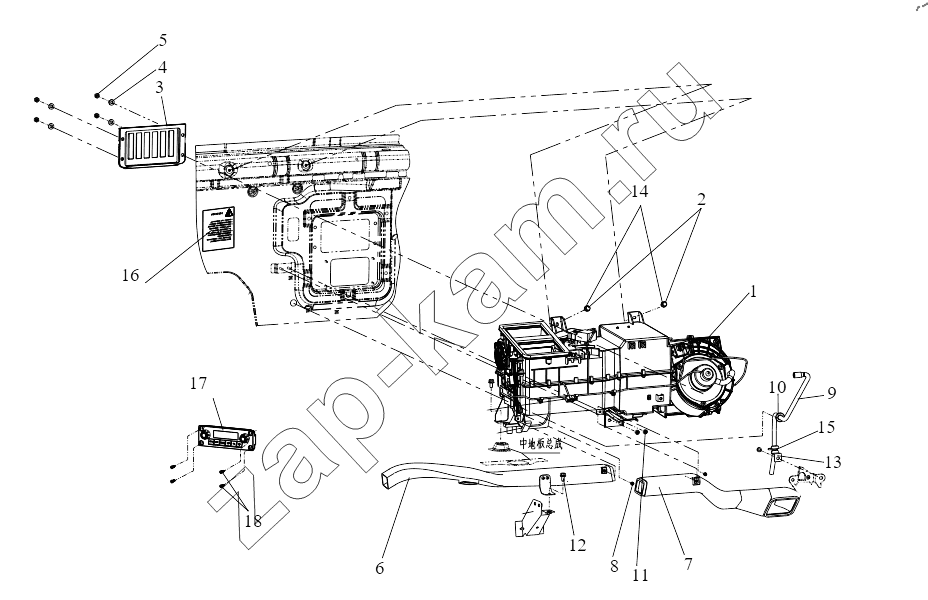

Схема/чертеж: Кондиционер / FAW CA3310 (P66K24T4E5)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 8100015-В27-С00 Два блока в сборе климат-контроля 1; -
2 CQ1500620 Шестигранный болт 3; -
3 8101570-В27 Фильтр очистки наружного воздуха в сборе 1; -
4 Q40108 Шайба 4; -
5 CQ34008 Гайка 4; -
6 8101160-А01 Воздуховод обдува ног водителя в сборе 1; -
7 8101185-B27-C00 Passenger foot air duct assembly 1; -
8 CQ2714813 Винт 2; -
9 8107066-A01 Водовыпускной гибкий рукав 1; -
10 8107047-A01 Кожух водовыпускного гибкого рукава 1; -
11 CQ39606 Гайка 2; -
12 CQ1460820 Установочное место для болта 1; -
13 8100106-A01 Стойка водовыпускного гибкого рукава 1; -
14 Q40206 Шайба 3; -
15 T67414646 Резиновая лента 1; -
16 8100201-B27 Use and maintenance caution label, air conditioner 1; -
16 8100201АВ89 Предупреждающая табличка с указанием информации об использовании и уходе за кондиционером (в русском языке) 1; -
17 8112010-В27-С00 Механизм управления климат-контролем в сборе 1; -
18 CQ2214219F6 Phillips pan head self-tapping screw and plain washer subassembly 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
