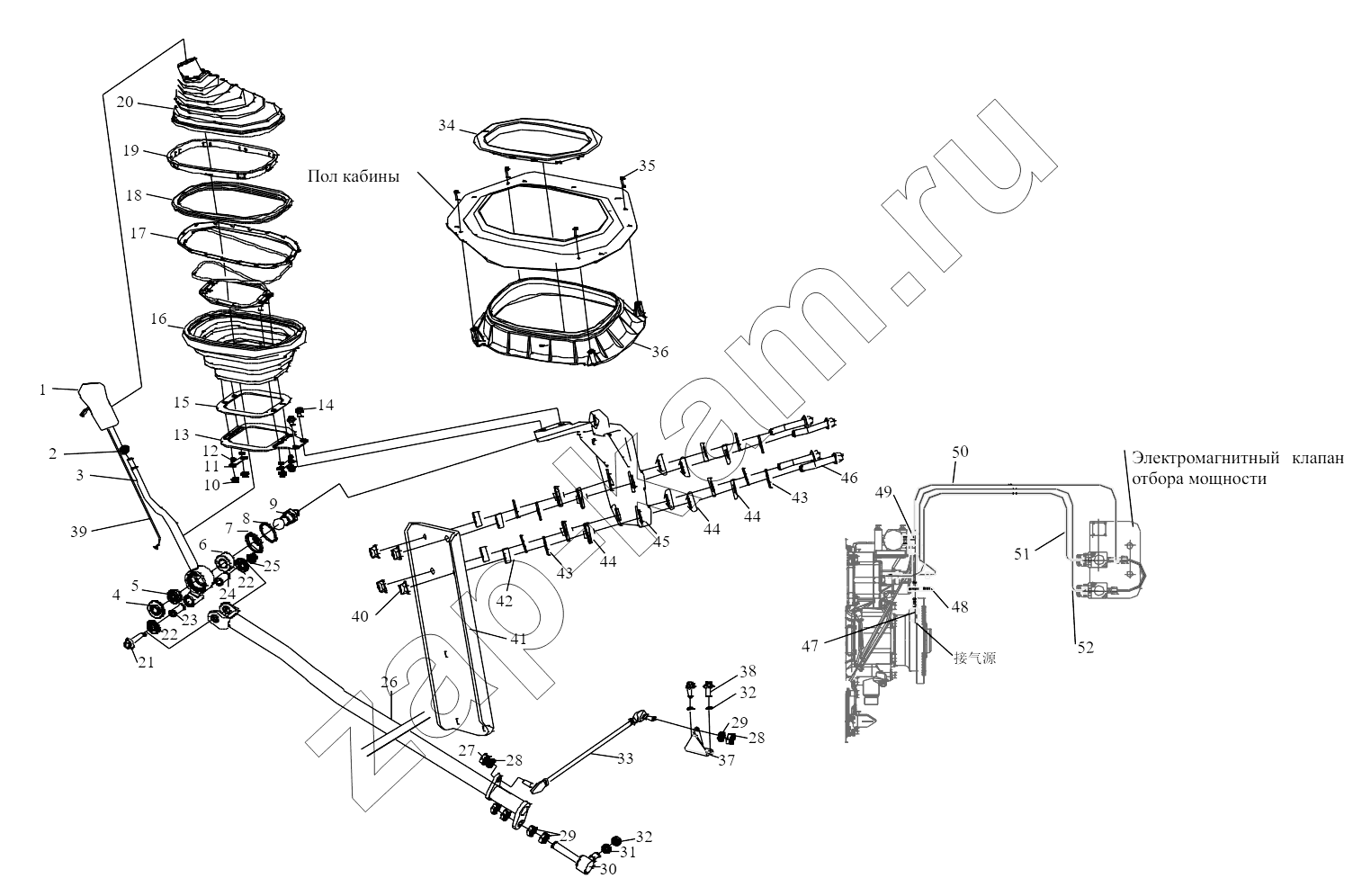

Механизм управления сцеплением
/ FAW CA3310 (P66K24T4E5)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
28
29
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
44
45
46
47
48
49
50
51
52
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 1703025А61В-С00 | Ручка управления переменной скоростью и табличка передачи в сборе | 1; | |
| 2 | CQ34114 | Гайка | 1; | |
| 3 | 1703021А61В | Рычаг управления переменной скоростью | 1; | |
| 4 | 1703016С70А | Заглушка - рычаг переключения передач | 1; | |
| 5 | 1703012С70А | Задняя подкладка сферического пальца рычага переключения передач | 1; | |
| 6 | 1703011С70А | Втулка сферического пальца рычага переключения передач | 1; | |
| 7 | 1703018С70А | Защитный кожух уплотнения - рычаг переключения передач | 1; | |
| 8 | 1703019С70А | Упорная пружина защитного кожуха уплотнения - рычаг переключения передач | 1; | |
| 9 | 1703013С70А | Шаровой палец - рычаг переключения передач | 1; | |
| 10 | CQ32606 | Гайка | 4; | |
| 11 | 1703066А70А | Прижим - нижний пылезащитный кожух | 2; | |
| 12 | 1703068А70А | Втулка - нижний пылезащитный кожух | 4; | |
| 13 | 1703060-46В | Нижняя опорная доска в сборе - пылезащитный чехол | 1; | |
| 14 | Q1840816 | Болт | 2; | |
| 15 | 1703061А70А | Верхняя распорка - пылезащитный кожух | 1; | |
| 16 | 1703046-61В | Нижний пылезащитный чехол | 1; | |
| 17 | 1703050-61В | Рычаг переключения передач, защитный чехол с кронштейном в сборе | 1; | |
| 18 | 1703048А70А | Застежка - нижний пылезащитный кожух | 1; | |
| 19 | 1703043А70А | Застежка - верхний пылезащитный кожух | 1; | |
| 20 | 1703041-61В | Верхний пылезащитный чехол | 1; | |
| 21 | 1703081С70А | Вал переднего соединительного звена | 1; | |
| 22 | 1703085С70А | Мягкая прокладка в сборе рычага переключения передач | 2; | |
| 23 | 1703082С70А | Втулка переднего соединительного рычага | 1; | |
| 24 | 1703083С70А | Втулка рычага переключения передач | 1; | |
| 25 | CQ32612 | Гайка | 1; | |
| 26 | 1703095-86С | Вертикальный рычаг управления переключения передач с рукояткой в сборе | 1; | |
| 27 | CQ34110 | Гайка | 2; | |
| 28 | Q40310 | Пружинная шайба | 4; | |
| 29 | CQ35116 | Тонкая шестигранная гайка | 4; | |
| 30 | 1703145А70А | Заднее соединение в сборе | 1; | |
| 31 | Q40312 | Пружинная шайба | 1; | |
| 32 | CQ34112 | Гайка | 1; | |
| 33 | 1703110-56А | Соединительный шток неподвижного рычага с наконечником в сборе | 1; | |
| 34 | 1703036А70А | Застежка - уплотнительное гнездо в сборе | 1; | |
| 35 | CQ2764825 | Полупотайной самонарезающий винт крестообразными шлицами | 4; | |
| 36 | 1703030-61В | Держатель уплотнения в сборе пола кабины | 1; | |
| 37 | 1703165-73С | Кронштейн крепления соединительного звена рычага в сборе | 1; | |
| 38 | CQ1501035 | Болт | 2; | |
| 39 | 1703330-61В | Узел сборки трахеи труб с переменной скоростью | 1; | |
| 40 | CQ32610 | Шестигранная гайка | 4; | |
| 41 | 1703073-86С | Нижний кронштейн - рычаг переключения передач | 1; | |
| 42 | 1703072-61С | Проставка - нижний кронштейн рычага переключения передач | 4; | |
| 43 | 1703079А70А | Подкладка - подушка верхней стойки рычага переключения скоростей | 8; | |
| 44 | 1703076А70А | Гнездо подушки - верхняя стойка рычага переключения скоростей | 8; | |
| 45 | 1703071-86С | Верхний кронштейн - рычаг переключения передач | 1; | |
| 46 | Q1841065T | Болт с шестигранной головкой и стержнем крупного сечения с фланцем стандартный тип | 4; | |
| 47 | 1703640А76А | Впускной патрубок коробки переключения скоростей в сборе | 1; | |
| 48 | Т67417246 | Пластмассовый хомут | 1; | |
| 49 | 1703603-83А | Трехходовой соединитель | 1; | |
| 50 | 1703620А83А | Впускной коллектор электромагнитного клапана | 1; | |
| 51 | 1703670А369 | Воздушный трубопровод в сборе – Выпускной трубопровод электромагнитного клапана B | 1; | |
| 52 | 1703660-80А | Впускной трубопровод отбора мощности | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
