Подножки и передние брызговики (I)
/ FAW CA3310 (P66K24T4E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

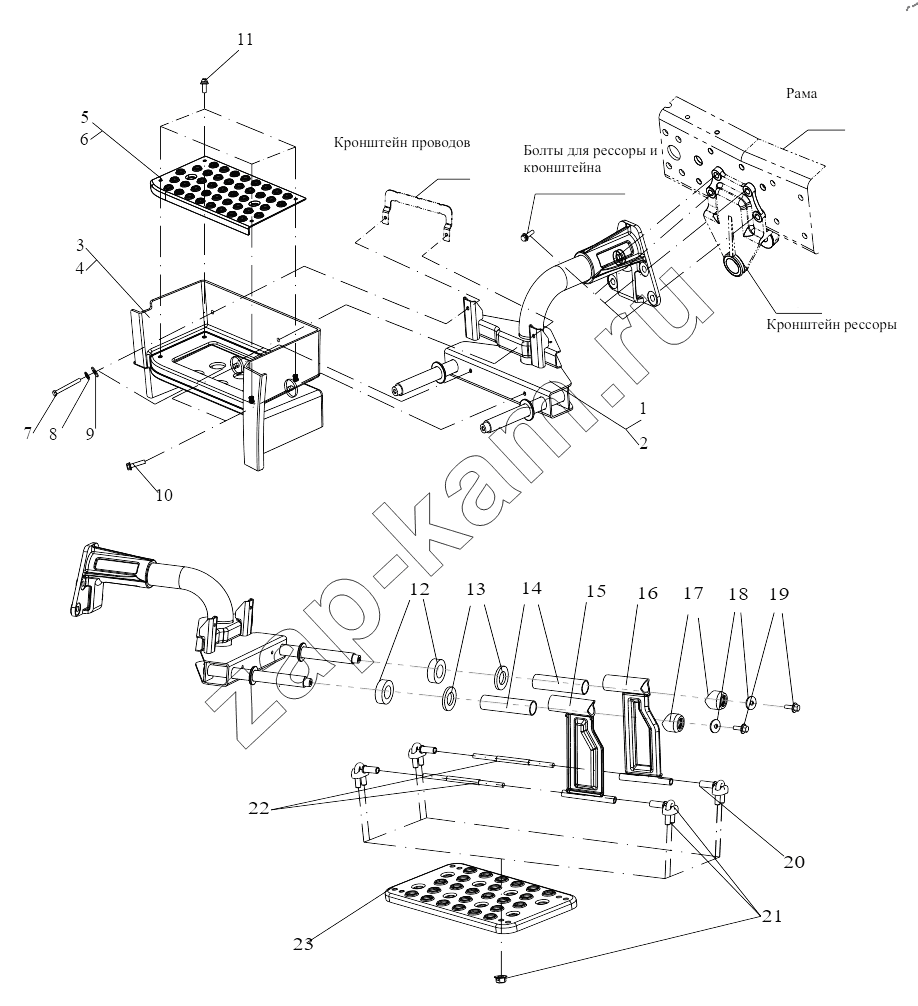

Схема/чертеж: Подножки и передние брызговики (I) / FAW CA3310 (P66K24T4E5)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 5103225-13С Опорный рычаг левой педали в сборе 1; -
2 5103230-13С Опорный рычаг правой педали в сборе 1; -
3 5103021-50V Декоративная крышка левой педали 1; -
4 5103022-50V Декоративная крышка правой педали 1; -
5 5103033B50A Secondary footboard 1; -
6 5103034B50A Secondary footboard 1; -
7 CQ15008100F6 Hexagon bolt 4; -
8 Q40308F6 Пружинная шайба 4; -
9 Q40208F6 Шайба 4; -
10 CQ1460830F6 Комбинированный болт 4; -
11 Q2360612F32 Комбинированный винт с плоской головкой и крестообразным шлицем 8; -
12 5103477-71А Буфер 4; -
13 Q40130 Шайба 4; -
14 5103476-71А Нейлоновая втулка подвижной подножки 4; -
15 5103455-14В Передний кронштейн подвижной педали в сборе 2; -
16 5103460-14В Задний кронштейн подвижной подножки в сборе 2; -
17 5103472-71А Торцевая упорная втулка 4; -
18 5103454-71А Коническая пружинная шайба 4; -
19 Q1840816 Болт 4; 150 ₽
20 5103482-71А Втулка подвижной подножки 8; -
21 5103490-71А Скоба металлических проводов в сборе 8; -
22 5103481-71А Вал подвижной подножки 4; -
23 5103451-71А Подвижная подножка 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
