Радиатор, трубопроводы, воздухоотражатель вентилятора
/ FAW CA3310 (P66K24T4E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

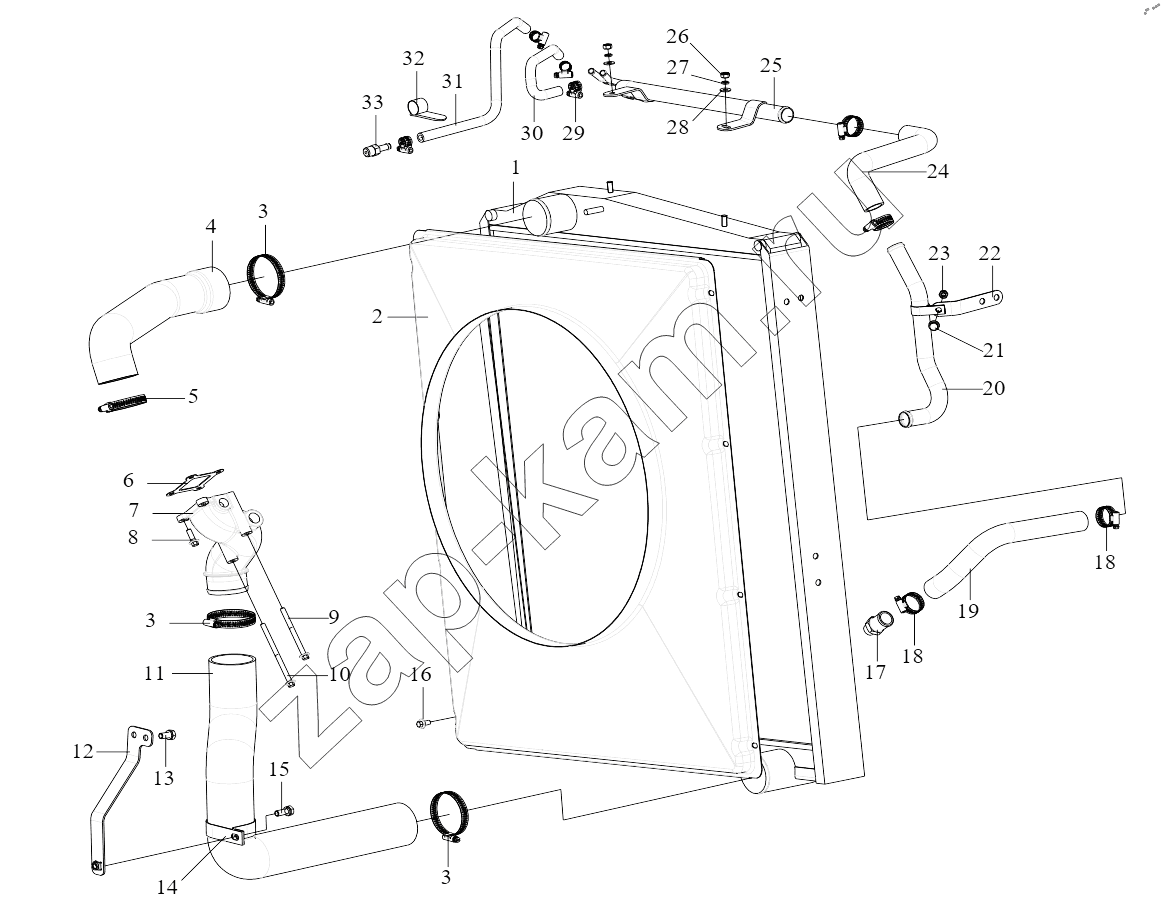

Схема/чертеж: Радиатор, трубопроводы, воздухоотражатель вентилятора / FAW CA3310 (P66K24T4E5)
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Поз. Артикул Название детали Кол-во Цена
1 1301010-61С Радиатор в сборе 1; -
2 1309010-13С Кожуха вентилятора в сборе 1; -
3 CQ67690B Лирка червячного рукава типа В 3; -
4 1303011-13С Шланг подачи воды в радиатор 1; -
5 CQ67680B Хомут 1; -
6 1307031-81D Прокладка водовпускного отверстия водяного насоса 1; -
7 1303062-74А Подводящий водопровод водяного насоса 1; -
8 Q1840825 Болт 2; -
9 1307019-53D Шпилька 1; -
10 1303067-74А Болт с шестигранной головкой и буртиком 1; -
11 1303021-13С Шланг выходной воды радиатора 1; -
12 1303045-13С Кронштейн водопроводной трубы радиатора 1; -
13 CQ1421020 Болт 2; -
14 1303044-74А Зажим для шланга 1; -
15 CQ1421025 Комбинационный болт 1; -
16 Q1840816 Болт 8; 150 ₽
17 1311036-377 Соединение обратного угольника 1; -
18 CQ67640B Червячный хомут 4; -
19 1311031-13С Передний возвратный шланг 1; -
20 1311035-61С Возвратный водопровод в сборе 1; -
21 CQ1460820 Установочное место для болта 1; -
22 1311083-61С Кронштейн 1; -
23 CQ34008 Гайка 1; -
24 1311037-61С Шланг возврата воды 1; -
25 1311025-61С Соединительная трубка в сборе 1; -
26 CQ34008 Гайка 2; -
27 Q40308 Пружинная шайба 2; 10 ₽ - 60 ₽
28 Q40108 Шайба 2; -
29 CQ67622B Лирка червячного рукава типа В 4; -
30 1311062-61С Шланг для удаления воздуха 1; -
31 1311069-83А Задний шланг для дегазации радиатора 1; -
32 Т67420376 Пластмассовая петля 1; -
33 1311024-590 Штуцер дренажного трубопровода 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
