Составляющие элементы обшивок крыши (II)
/ FAW CA3310 (P66K24T4E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

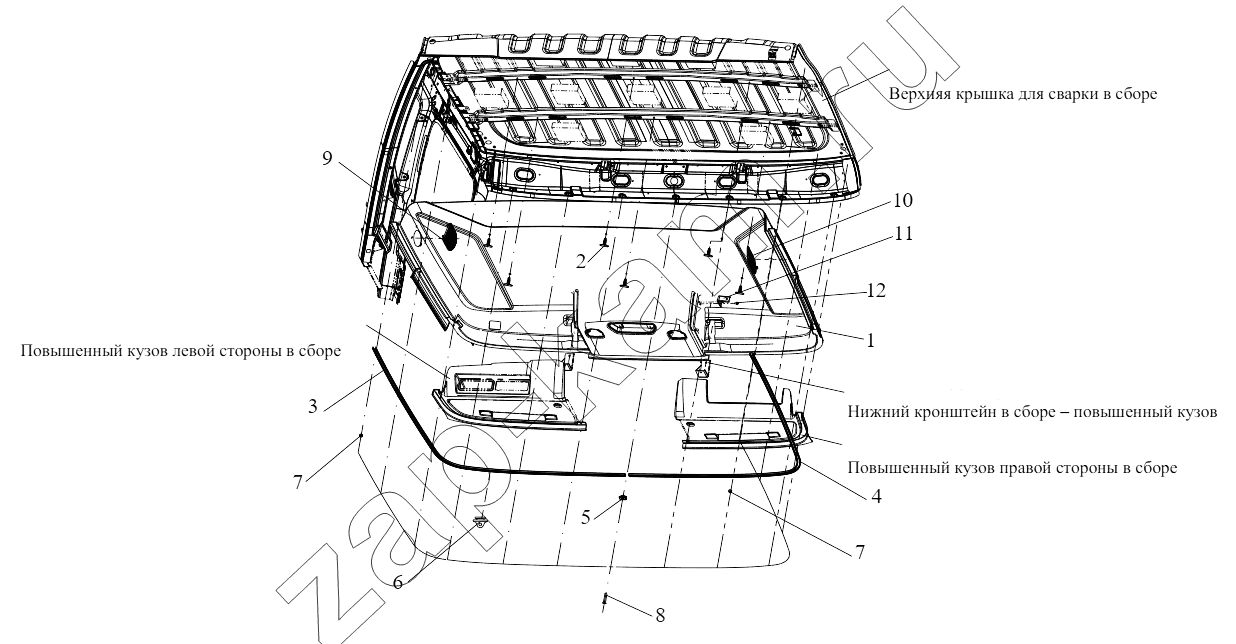

Схема/чертеж: Составляющие элементы обшивок крыши (II) / FAW CA3310 (P66K24T4E5)
1
2
3
4
5
6
7
7
8
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
1 5702010-В35 Передняя обшивка крыши в сборе 1; -
2 5702028-А01 Застежка-щиток крышки 6; -
3 5702161-B35 Направляющий рельс левой занавески 1; -
4 5702162-B35 Направляющий рельс правой занавески 1; -
5 5702171-A86 Соединительная пластина направляющего рельса 1; -
6 5702081-50 ПОЛЗУН 36; -
7 5402083-240 Заглушка направляющей передней боковой занавески 2; -
8 Q2540625 Винт с потайной головкой и крестообразным шлицем 13; -
9 5702215-A86 Маска левого громкоговорителя в сборе 1; -
10 5702220-A86 Маска правого громкоговорителя в сборе 1; -
11 5702051-В35 Кронштейн повышенного кузова 2; -
12 Q2360620F6 Комбинированный винт с крестообразными шлицами 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
