Направляющая труба для доставки фтора
/ FAW CA3311

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

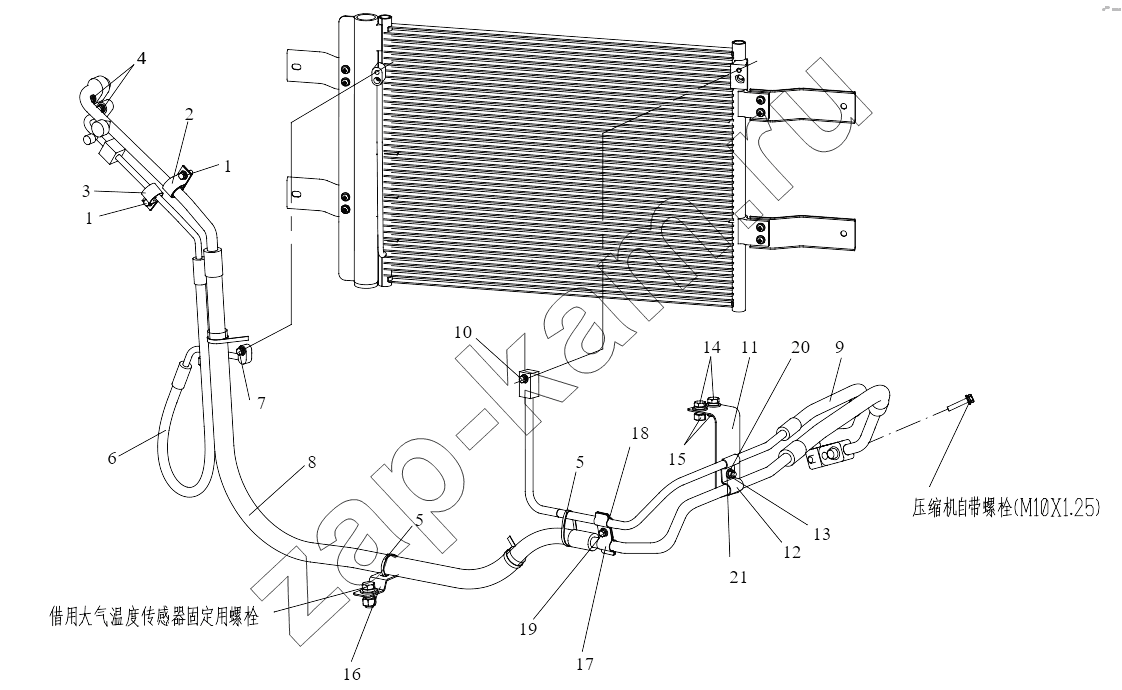

Схема/чертеж: Направляющая труба для доставки фтора / FAW CA3311
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Поз. Артикул Название детали Кол-во Цена
1 CQ1460612 Комбинированный болт 2; -
2 8108075-50A Кольцевой хомут в сборе E 1; -
3 8108065-50A Кольцевой хомут в сборе А 1; -
4 CQ1460625 Болт 2; -
5 Т67427946 Пластмассовая бандажная лента 2; -
6 8108130-81W-C00 Гибкий трубопровод высокого давления в сборе между конденсатором и охладителем 1; -
7 CQ1460630 Комбинированный болт 1; -
8 8108060-13С-С00 Гибкая трубка низкого давления в сборе - холодильник 1; -
9 8108080-13С-С00 Гибкий трубопровод высокого давления в сборе - компрессор 1; -
10 CQ1460635 Болт 1; -
11 8108155-90U Кронштейн крепления фреоновой трубки в сборе 1; -
12 8108153-90U Двухтрубный хомут 1; -
13 CQ34006 Шестигранная гайка 1; -
14 CQ1461025 Болт 2; -
15 CQ34010 Гайка 2; -
16 8108121-90U Кронштейн 1; -
17 8108076-742 Трубный зажим 1; -
18 8108075-742 Трубный зажим в сборе 1; -
19 CQ1460616 Болт 1; -
20 Q40306 Пружинная шайба 1; -
21 Q40106 Шайба 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
