Узел корпуса цилиндра
/ FAW CA3311

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

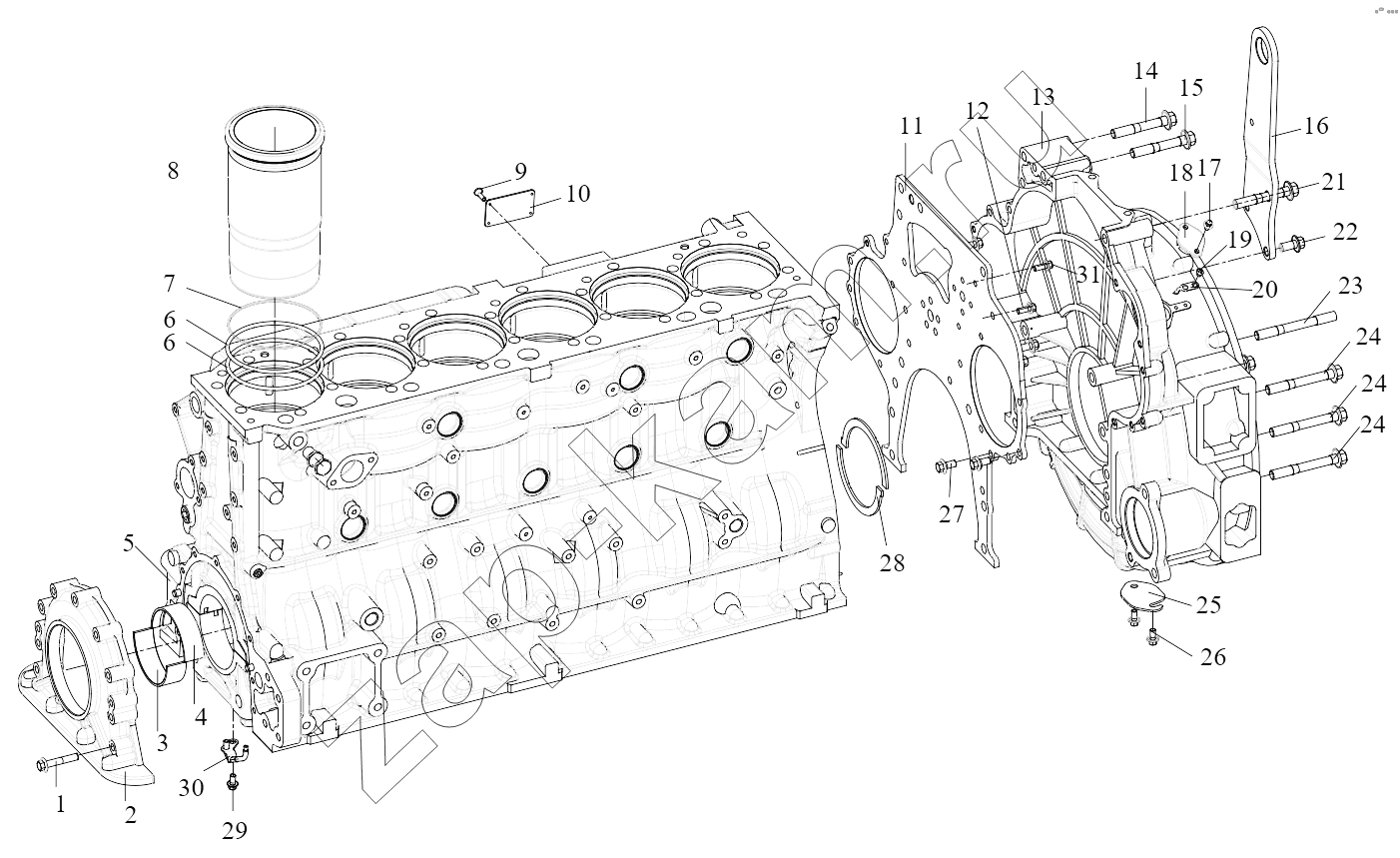

Схема/чертеж: Узел корпуса цилиндра / FAW CA3311
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
27
28
29
30
31
Поз. Артикул Название детали Кол-во Цена
1 Q1821055F36 Болт поверхности шестигранного фланца 9; -
2 1002056BM50-000J Седло переднего сальника коленчатого вала 1; -
3 1002035C81D Нижний главный вкладыш подшипника 7; -
4 1002034-81D Верхний коренной вкладыш 7; -
5 1002015CM50-000J-2Z Корпус цилиндра в сборе 1; -
6 1002017-M50-0000 О - образное резиновое уплотнительное кольцо 12; -
7 1002019-M50-0000 О - образное резиновое уплотнительное кольцо 6; -
8 1002016-M39-000JY Втулка цилиндра 6; -
9 Q541026 Закрепка таблички 4; -
10 1002091A668-0000Y Табличка 1; -
11 1002076CM50-000J Перекрышка крышки камеры шестерни 1; -
12 Q1841020F36 Болт поверхности шестигранного фланца 1; -
13 1002061BM35-000J Крышка камеры шестерни - корпус маховика 1; -
14 1006056-53D Болт - промежуточная распределительная шестерня 2; -
15 Q18214110F36 Болт фланца с шестигранной головкой 1; -
16 1002044AM50-000J Заднее подъемное ушко - крышка цилиндра 1; -
17 Q1840612F36 Болт поверхности шестигранного фланца 2; -
18 1002068B29D Резиновая пробка картера маховика 1; -
19 Q2140606F36 Винт с цилиндрической головкой и крестообразным желобом 2; -
20 1002066-29D Метка картера маховика 1; -
21 Q18214130F36 Болты поверхности шестигранного фланца - тонкий стержень 1; -
22 Q1821230 Болт с шестигранной головкой и фланцем 2; -
23 1002063-М10-091w Болт корпуса маховика 12; -
24 Q18214120F36 Болты поверхности шестигранного фланца - тонкий стержень 10; -
25 1002067-29D Перекрывающая плита картера маховика 1; -
27 Q1841025F36 Болт поверхности шестигранного фланца 6; -
28 1002036A53D Упорный лист 4; -
29 1002214-81D Болт крепления форсунки охлаждения поршня 6; -
30 1002200-81D Форсунка охлаждения поршня 6; -
31 Q1840820F36 Болт поверхности шестигранного фланца 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
