Воздушный компрессор (II)
/ FAW CA3311

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

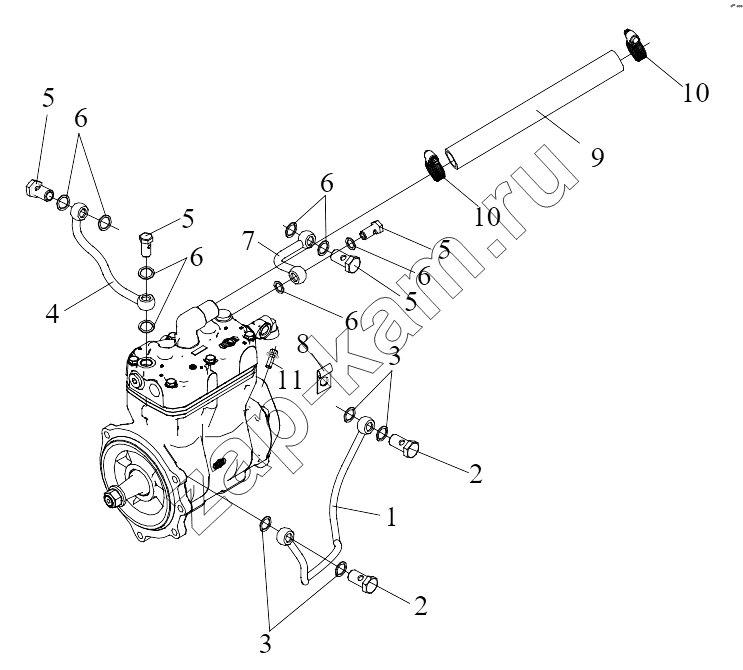

Схема/чертеж: Воздушный компрессор (II) / FAW CA3311
1
2
2
3
3
4
5
5
5
5
6
6
6
6
6
7
8
9
10
10
11
Поз. Артикул Название детали Кол-во Цена
1 3509050-М50-0000 Впускная труба машинного масла - воздушный насос 1; -
2 3509053-81D Шарнирный болт 2; -
3 Х340310X16 Шайба медная 4; -
4 3509020-M39-0D97R Возвратный трубопровод воздушного насоса в сборе 1; -
5 3509059-81D Шарнирный болт M18x1.5 4; -
6 Х340318X24 Прокладка медная 8; -
7 3509030-M50-000J Впускная труба воздушного компрессора в сборе 1; -
8 3509032-81D Кронштейн впускного маслопровода воздушного компрессора 1; -
9 3509314-М10-1089VA Впускной шланг воздушного компрессора 1; -
10 Q67638F36 Хомут для червячного приводного шланга 2; -
11 Q1841012F36 Болт поверхности шестигранного фланца 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
