АККУМУЛЯТОР В СБОРЕ
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

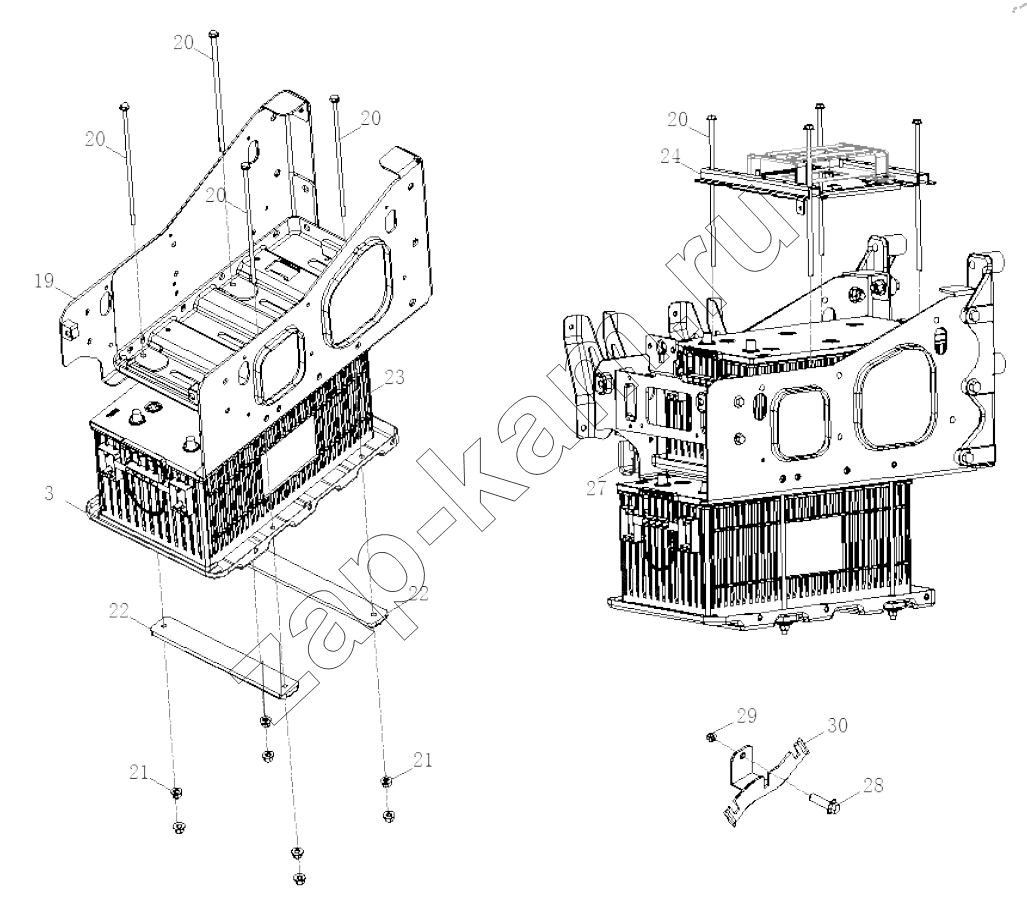

Схема/чертеж: АККУМУЛЯТОР В СБОРЕ / FAW CA4180 (P77K25E5)
3
19
20
20
20
20
20
21
21
22
22
23
24
27
28
29
30
Поз. Артикул Название детали Кол-во Цена
1 Q1840616T Шестигранный фланцевый болт с толстым стержнем 4; -
2 3703869-2036/B Установочный ограничитель 2; -
3 3703850-2036/D Нижняя плита вертикальной аккумуляторной рамы 1; -
4 CQ32606 Гайка 4; -
5 3703810-2036/E Верхняя плита вертикальной аккумуляторной рамы 1; -
6 Q1841225 Болт М12x25 2; 270 ₽
7 CQ32612 Гайка 2; -
8 Q1841445T Болт 10; -
9 Q1841450T Болт 2; -
10 CQ32614 Гайка 12; -
11 3703816-2036/D Кронштейн верхней плиты вертикальной аккумуляторной рамы 1; -
12 Q1841230 Фланцевый болт с шестигранной головкой 2; -
13 5103385-2036/A Опорный кронштейн заднего левого крыла в сборе 2; -
14 CQ1461230 Комбинированный болт 4; -
15 3703828-2036/C Левая переходная скоба рамы крепления аккумулятора 1; -
16 3703838-2036/C Правая переходная скоба рамы крепления аккумулятора 1; -
17 3703870-2036/C Сборка верхней крышки вертикальной аккумуляторной рамы в сборе 1; -
18 Q1841020 Болт 4; -
19 3703881-2036/E Нижняя крышка вертикальной аккумуляторной рамы 1; -
20 3703166A2036/C Болты крепления аккумулятора 8; -
21 CQ32608 Шайба 8; -
22 3703052-2036/C Усиливающий блок нижней плиты вертикальной аккумуляторной рамы 2; -
23 3703010-80S-C00/D Блок аккумулятора 2; -
24 3703860-2036/D Сборка прижимной пластины аккумулятора 1; -
25 5103505-2000/C Крепежный кронштейн заднего крыла в сборе 2; -
26 CQ1460820 Установочное место для болта 8; -
27 3724668-2039/C Кронштейн жгута вертикальной аккумуляторной рамы 2; -
28 Q1840820 Болт 3; 150 ₽
29 CQ32608 Шайба 3; -
30 3724669-2050/B Кронштейн крепления шнура питания вертикальной рамы аккумуляторной батареи 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
