ЭЛЕКТРИЧЕСКАЯ СХЕМА КАБИНЫ
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

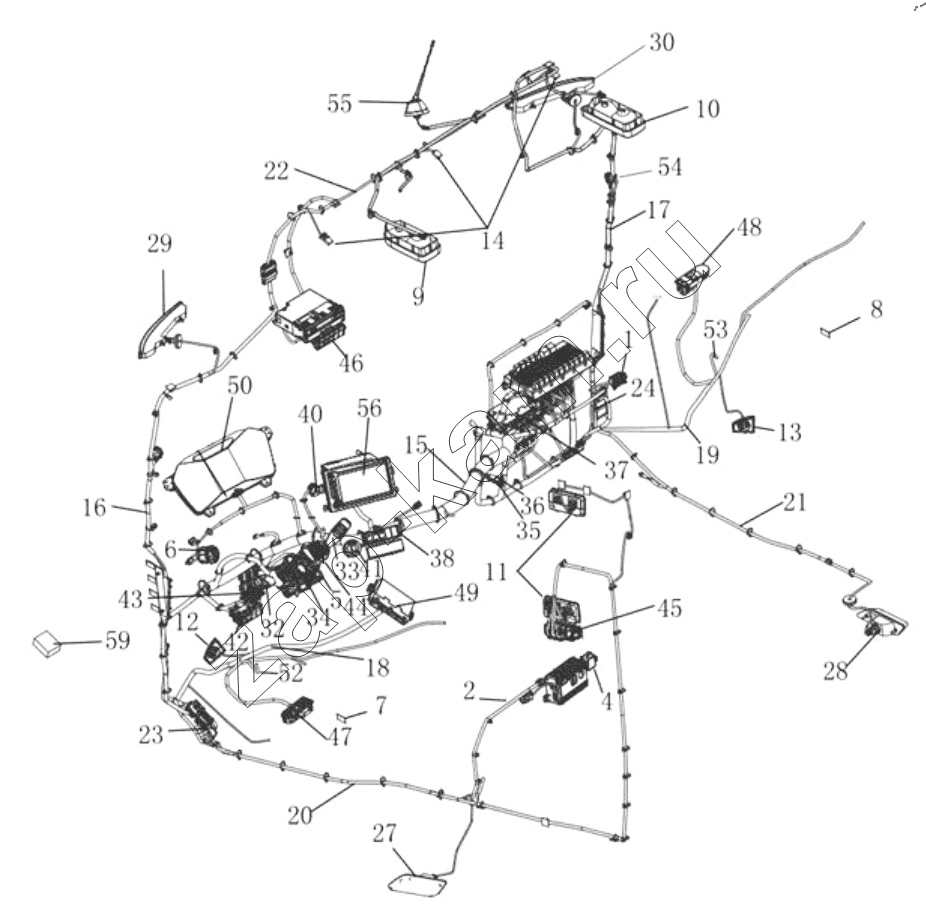

Схема/чертеж: ЭЛЕКТРИЧЕСКАЯ СХЕМА КАБИНЫ / FAW CA4180 (P77K25E5)
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
27
28
29
30
32
33
34
35
36
37
38
40
41
42
43
44
45
46
47
48
49
50
52
53
54
55
56
59
Поз. Артикул Название детали Кол-во Цена
1 3724100-2000/B Приборная панель с переходным жгутом проводов бортовой системе диагностики в сборе 1; -
2 3724105B2026/E Жгут проводов инвертера в сборе 1; -
4 3703230-2163/A Розетка питания на 220 в в сборе 1; -
5 3778045-2000-C00/F Кнопка старт-стоп 1; -
6 3709010-72G/C Выключатель системы управления освещением в сборе 1; -
7 3714011-2000/B Внутренний отражатель левой двери 1; -
8 3714012-2000/B Внутренний отражатель правой двери 1; -
9 3714015-2000-C00/G Внутренний осветитель в сборе 1; -
10 3714020-2000-C00/G Внутренний правый осветитель 1; -
11 3714030-2000-C00/F Осветитель полки в сборе 2; -
12 3714075-2000-C00/F Левая лампа подсветки в сборе 1; -
13 3714080-2000-C00/F Правая лампа подсветки в сборе 1; -
14 3714110-1509-C00/D Сборка потолочного короба 3; -
15 3724010-2197/B-J002 Жгут проводов панели приборов в сборе 1; -
16 3724020A2001/J Левосторонний жгут проводов корпуса в сборе 1; -
17 3724025A2000/P Правосторонний жгут проводов корпуса в сборе 1; -
18 3724030B2000/C Жгут проводов левой двери в сборе 1; -
19 3724035F2001/A Жгут проводов правой двери в сборе 1; -
20 3724070B2026/H Жгут проводов левой стороны 1; -
21 3724075-2036/B Правосторонний жгут проводов в сборе 1; -
22 3724085K2001/G Жгут проводов подъемного короба в сборе 1; -
23 3724601-2005/A Кронштейн жгута проводов кабины 1 1; -
24 3724602-2000/E Кронштейн крепления разъема 2 1; -
27 3726015-2000-C00/F Левый указатель поворота в сборе 1; -
28 3726020-2000-C00/F Правый указатель поворота в сборе 1; -
29 3731015-2000-C00/E Левый габаритный фонарь в сборе 1; -
30 3731020-2000-C00/E Правый габаритный фонарь в сборе 1; -
32 3735035-2000-C00/H Выключатель фар и указателя поворота в сборе 1; -
33 3735040-2036-C00/B Стеклоочиститель и выключатель вспомогательного тормоза в сборе 1; -
34 3735055-2000-C00/G Спиральный кабель 1; -
35 3736050-6K9/B Розетка питания 24 в в сборе 1; -
36 3736055-6K9/D Крышка розетки питания 24 в в сборе 1; -
37 3738010A2001-C00/F Контроллер кузова в сборе 1; -
38 3739505C2001-C00/C Пятиканальный функциональный переключатель в сборе 1; -
40 3739030-2000-C00/D Выключатель аварийной сигнализации в сборе 1; -
41 3739335-2000-C00/E Узел переключателя отмены электронного контроля стабилизации автомобиля 1; -
42 3739520-2007-C00/B Четырехпозиционный функциональный переключатель в сборе 1; -
43 3739525-2000-C00/C Двухканальный функциональный переключатель в сборе 1 1; -
44 3739530-2001-C00/D Двухканальный функциональный переключатель в сборе 2 1; -
45 3739510-2000-C00/D Пятиканальный функциональный переключатель спального места в сборе 1; -
46 3739515A2001-C00/C Пятиканальный функциональный переключатель подъемного короба в сборе 1; -
47 3746015-2000-C00/E Подъемник стекла водителя и переключатель управления зеркалом заднего вида в сборе 1; -
48 3746020-2000-C00/F Вилочковый подъемник стекла водителя и переключатель управления зеркалом заднего вида 1; -
49 3746070-1066-C00/C Дверной контроллер в сборе 1; -
50 3820010B2197-C00/A Сборка комбинации приборов 1; -
52 7901025-2000-C00/C Низкочастотный динамик левой стороны в сборе 1; -
53 7901030-2000-C00/C Низкочастотный динамик правой стороны в сборе 1; -
54 7901040-1066-C00/A Твитер в сборе 2; -
55 7903010-2000-C00/D Антенна в сборе 1; -
56 7913010-2197-C00/A Мультимедийное устройство 1; -
59 3746055-2001-C00/E Пульт дистанционного управления в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
