ЭЛЕКТРИЧЕСКАЯ СХЕМА ШАССИ
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

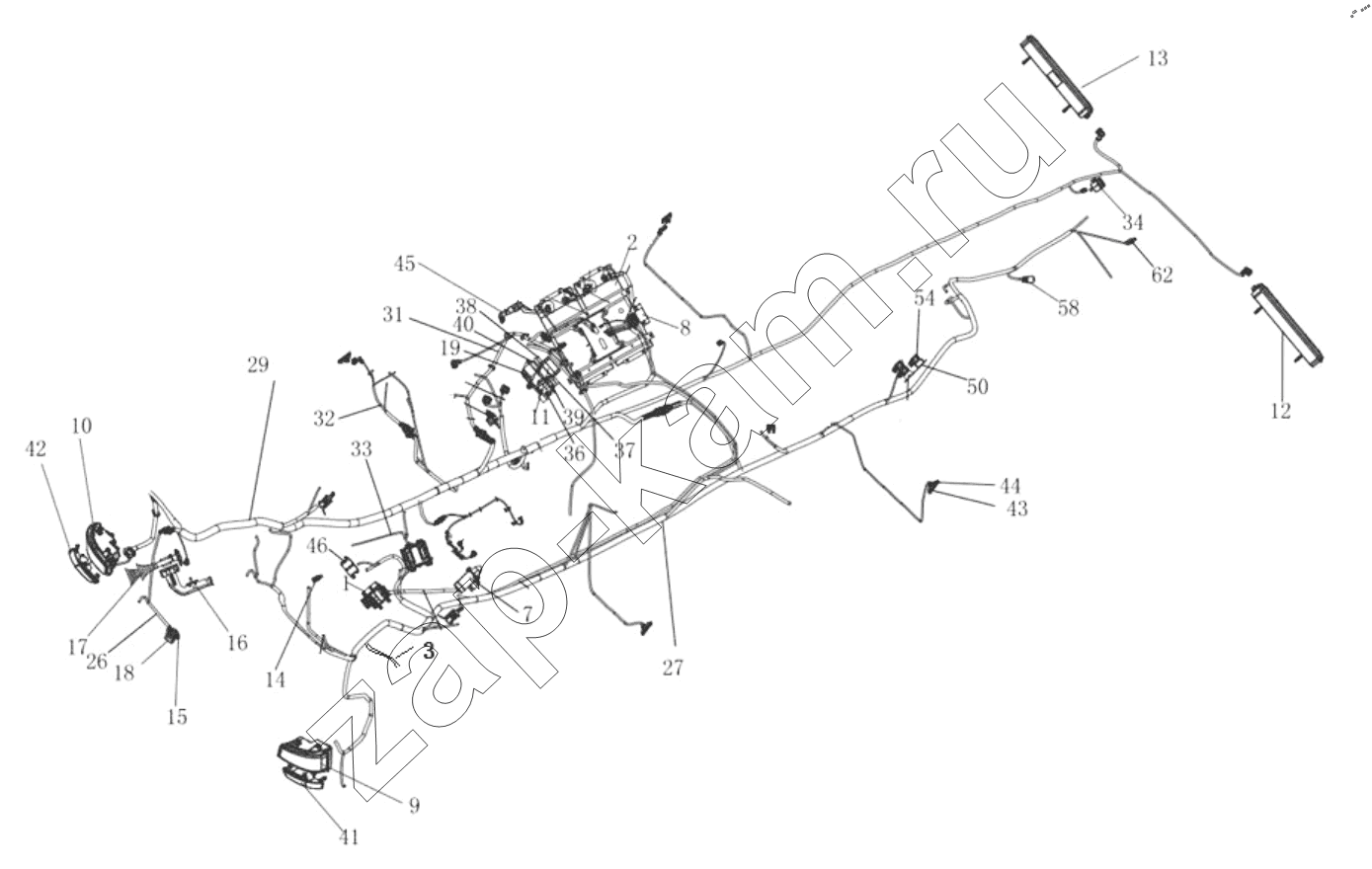

Схема/чертеж: ЭЛЕКТРИЧЕСКАЯ СХЕМА ШАССИ / FAW CA4180 (P77K25E5)
2
3
7
8
9
10
11
12
13
14
15
16
17
18
19
26
27
29
31
32
33
34
36
37
38
39
40
41
42
43
44
45
46
54
58
62
Поз. Артикул Название детали Кол-во Цена
1 3701010-M5B-02001B Генератор в сборе 1; -
2 3703010-80S-C00/D Блок аккумулятора 2; -
3 3724290A2001/E Жгут проводов левого бампера в сборе 1; -
7 3708010-81DJ Стартер в сборе 1; -
8 3708020-92W/C Большое силовое реле в сборе 1; -
9 3711015-2000-C00/C Левая передняя комбинированная фара в сборе 1; -
10 3711020-2000-C00/C Правая передняя комбинированная фара в сборе 1; -
11 3715010-2000-C00/D Задний ручной фонарь в сборе 1; -
12 3716015-2000-C00/C Левый комбинированный задний фонарь 1; -
13 3716020-2000-C00/C Правый комбинированный задний фонарь 1; -
14 3720010-2000-C00/D Выключатель стоп-сигнала в сборе 1; -
15 3721010-2000-C00/E Клаксон электрический 1; -
16 3721040-2026/B Крепление воздушного гудка в сборе 1; -
17 3721115-1500/B Пневматический гудок в сборе с прикрепленным соединителем трубопровода 1; -
18 3721211-2000/A Крепление электро-гудка 2; -
19 3730025-2027/B Жгут проводов ebs к прицепу в сборе 1; -
26 3724255-2000/I Жгут проводов фары бампера в сборе 1; -
27 3724260-2197/B-J002 Жгут проводов фонарей левой территории в сборе 1; -
29 3724265-2197/B-J002 Жгут проводов правого шасси в сборе 1; -
31 3724270A2026/E Сборка жгута проводов портала луча 1; -
32 3724345-2000/E Сборка жгута проводов доочистки 1; -
33 3724080CM54-02026 Жгут проводов двигателя в сборе 1; -
34 3729050-2000-C00/C Узел звуковой сигнализации заднего хода 1; -
36 3730010-2027/A Главная розетка питания прицепа 1; -
37 3730020-2027/A Конектор семижильного кабеля в сборе 1; -
38 3730030-2027/A Винт блока питания abs 1; -
39 3730035-2027/A Пустая розетка прицепа в сборе 1; -
40 3730045-2027/A Гнездо для спиральной заготовки abs в сборе 1; -
41 3732015-2000-C00/E Левая передняя птф 1; -
42 3732020-2000-C00/E Правая передняя птф 1; -
43 3733010-1509-C00/C Лампа бокового знака в сборе 4; -
44 3733012-2000/C Кронштейн бокового сигнального фонаря 2; -
45 3736010-77C/A Главный выключатель питания в сборе 1; -
46 3750010A81D Воздухоподогреватель в сборе 1; -
54 3754010-22U/B Кронштейн с эм клапаном в сборе 1; -
58 3757050A2000-C00/A Узел сигнализатора ручного тормоза 1; -
62 3834050-A0E/C Выключатель блокировки дифференциала в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
