ПАНЕЛЬ ПОГЛОЩЕНИЯ ШУМА ДВИГАТЕЛЯ
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

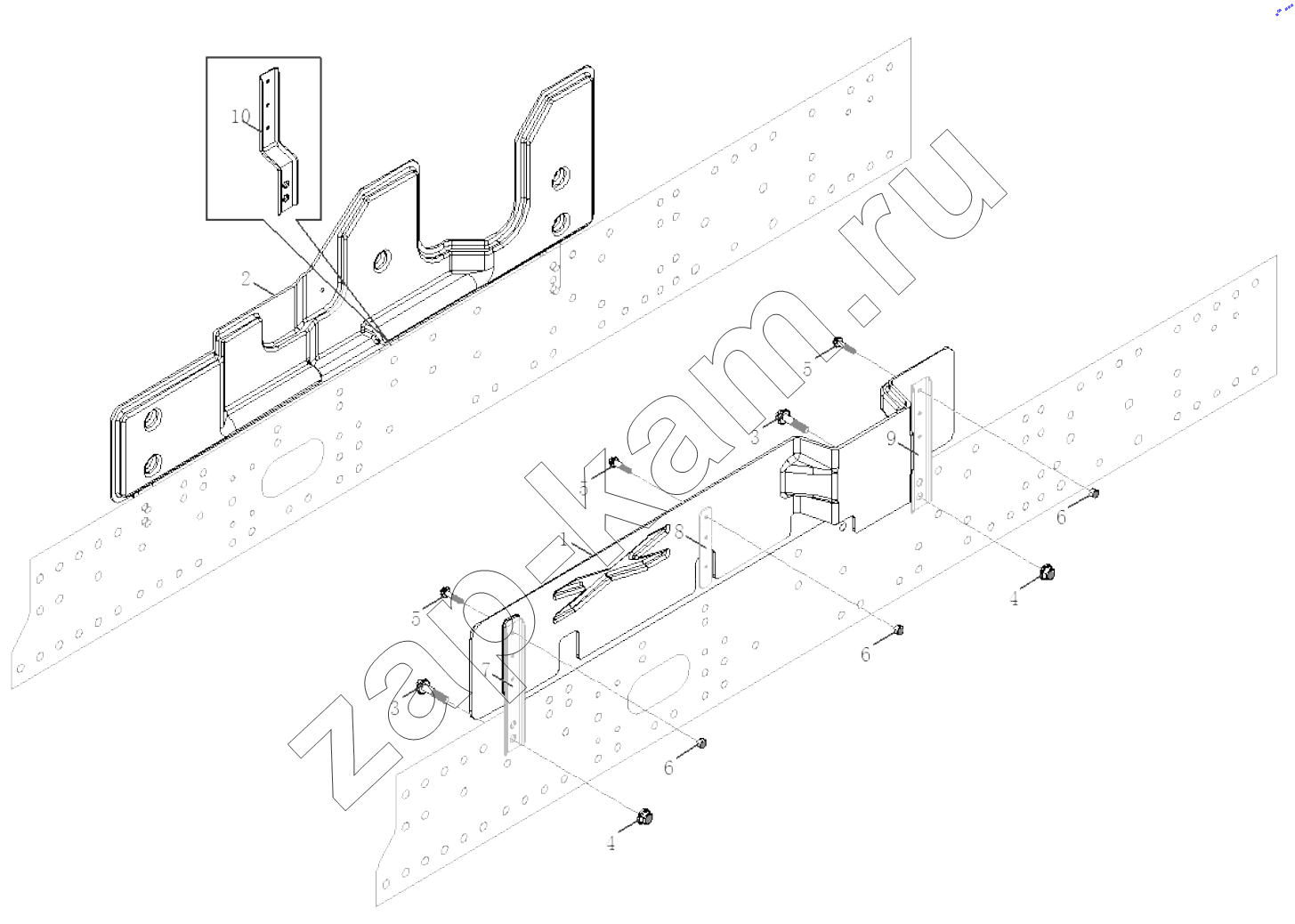

Схема/чертеж: ПАНЕЛЬ ПОГЛОЩЕНИЯ ШУМА ДВИГАТЕЛЯ / FAW CA4180 (P77K25E5)
1
2
3
3
4
4
5
5
5
6
6
6
7
8
9
10
Поз. Артикул Название детали Кол-во Цена
1 2802201-2001/D Левая панель поглощения шума двигателя 1; -
2 2802202-2001/D Панель поглощения шума справа от двигателя 1; -
3 Q1841435T Шестигранный фланцевый болт 9; -
4 CQ32614 Гайка 9; -
5 CQ1460620 Болт 12; -
6 CQ34006 Шестигранная гайка 12; -
7 2802210-2001/A Кронштейн панель поглощения шума двигателя в сборе 1; -
8 2802217-2001/A Опора панели поглощения шума двигателя 2 1; -
9 2802211-2001/A Опора панели поглощения шума двигателя 1 3; -
10 2802213-2001/A Опора поглощения шума двигателя 3 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
