ПЕРЕДНИЙ ВАЛ И РУЛЕВАЯ ТЯГА
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

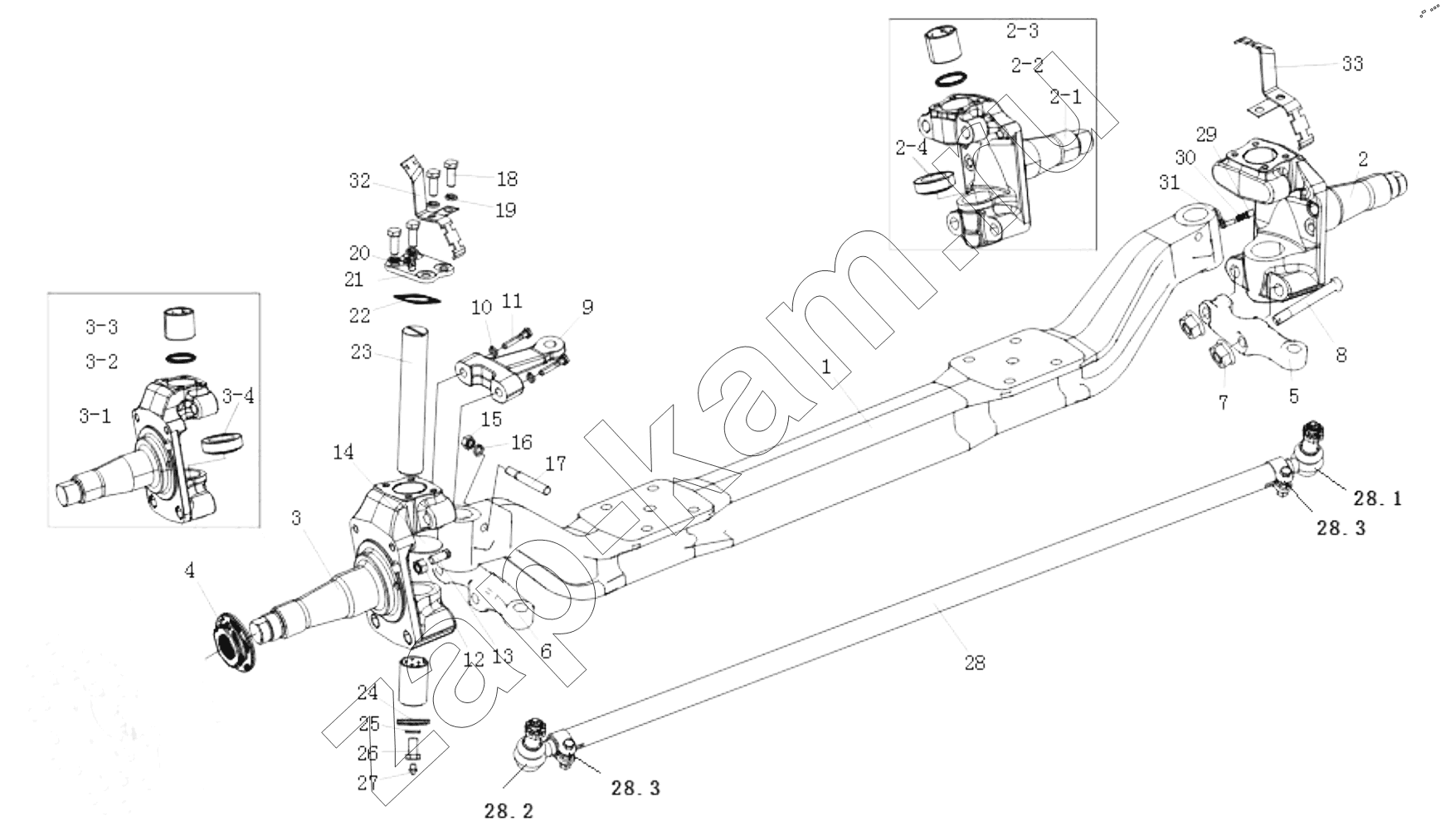

Схема/чертеж: ПЕРЕДНИЙ ВАЛ И РУЛЕВАЯ ТЯГА / FAW CA4180 (P77K25E5)
1
2
2-1
2-2
2-3
2-4
3
3-1
3-2
3-3
3-4
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28.1
28.2
28.3
28.3
29
30
31
32
33
Поз. Артикул Название детали Кол-во Цена
3000010APA1Q/B-J052 3000010APA1Q/B-J052 Передний мост в сборе 1; -
1 3001011-A1Q/D Передний мост 1; -
2 3001020DA1Q/B Правый поворотный кулак с втулкой в сборе 1; -
2-1 3001022-A1Q/C Правый поворотный кулак рулевого управления 1; -
2-2 3001050-A1Q-C00/B Масляное уплотнение шкворня в сборе 2; -
2-3 3001026AA1Q/B Втулка – поворотного кулака 1; -
2-4 3001040AA1Q-C00/B Упорный конический роликоподшипник 1; -
3 3001015DA1Q/B Левый поворотный кулак в сборе с втулкой 1; -
3-1 3001021-A1Q/C Левый поворотный кулак рулевого управления 1; -
3-2 3001050-A1Q-C00/B Масляное уплотнение шкворня в сборе 2; -
3-3 3001026AA1Q/B Втулка – поворотного кулака 1; -
3-4 3001040AA1Q-C00/B Упорный конический роликоподшипник 1; -
4 3001060AA8S-C00/C Регулировочная гайка 2; -
5 3001032-A1Q/C Правый рычаг поворотного кулака 1; -
6 3001031-A1Q/C Рычаг левого поворотного кулака 1; -
7 T32722TF2 Spl маленькая шестигранная стопорная гайка с фланцем 4; -
8 3001028-A1Q/B Болт с шестигранной головкой 4; -
9 3001034AA1Q/B Верхний рычаг поворотного кулака 1; -
10 Q40322 Пружинная шайба 2; -
11 CQ1512290T Hexagon bolt 2; -
12 CQ34116 Гайка 2; -
13 3001036-A0S/B Опорная стойка поворотного кулака 2; -
14 3001071-A3Q/A Регулировочная шайба поворотного кулака 2; -
14 3001072-A3Q/A Регулировочная шайба поворотного кулака 2; -
14 3001073-A3Q/A Регулировочная шайба поворотного кулака 2; -
14 3001074-A3Q/A Регулировочная шайба поворотного кулака 2; -
14 3001076-A3Q/A Регулировочная шайба поворотного кулака 2; -
14 3001077-A3Q/A Регулировочная шайба поворотного кулака 2; -
14 3001078-A3Q/A Регулировочная шайба поворотного кулака 2; -
14 3001079-A3Q/A Регулировочная шайба поворотного кулака 2; -
14 3001081-A3Q/A Регулировочная шайба поворотного кулака 2; -
15 CQ34014 Гайка 2; -
16 Q40314 Пружинная шайба 2; -
17 3001046-A1Q/A Штифт шкворня 2; -
18 CQ1511230T Шестигранный фланцевый болт 8; -
19 Q40312 Пружинная шайба 8; -
20 CQ70190 Сопло смазочное 2; -
21 3001047-2001/D Шкворневая пластина 2; -
22 3001048-A1Q/A Шайба 2; -
23 3001044-A1Q/A Шкворень поворотного кулака 2; -
24 3001045-A1Q-C00/B Крышка в сборе 2; -
25 3406322A8E/B Составная уплотнительная шайба 2; -
26 3001049-A0S/C Полый болт 2; -
27 CQ70001 Масленка 2; -
28 3003050AA1Q/B Поперечная рулевая тяга в сборе 1; -
28.1 040 169 591 000 Правый соединитель в сборе 1; -
28.2 040 169 603 000 Левый соединитель в сборе 1; -
28.3 042 460 022 018 Зажим в сборе 2; -
29 3550111B1H/D Основание датчика - тормоз переднего колеса 2; -
30 3550361-6S/C Втулка датчика 2; -
31 3550360-6S/F Датчик скорости вращения колеса 2; -
32 3605365-2000/B Кронштейн жгута проводов датчика скорости вращения левого переднего колеса в сборе 1; -
33 3605370-2000/B Кронштейн жгута проводов датчика скорости вращения правого переднего колеса в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
