ПЕРЕДНЯЯ ПАНЕЛЬ В СБОРЕ-2
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

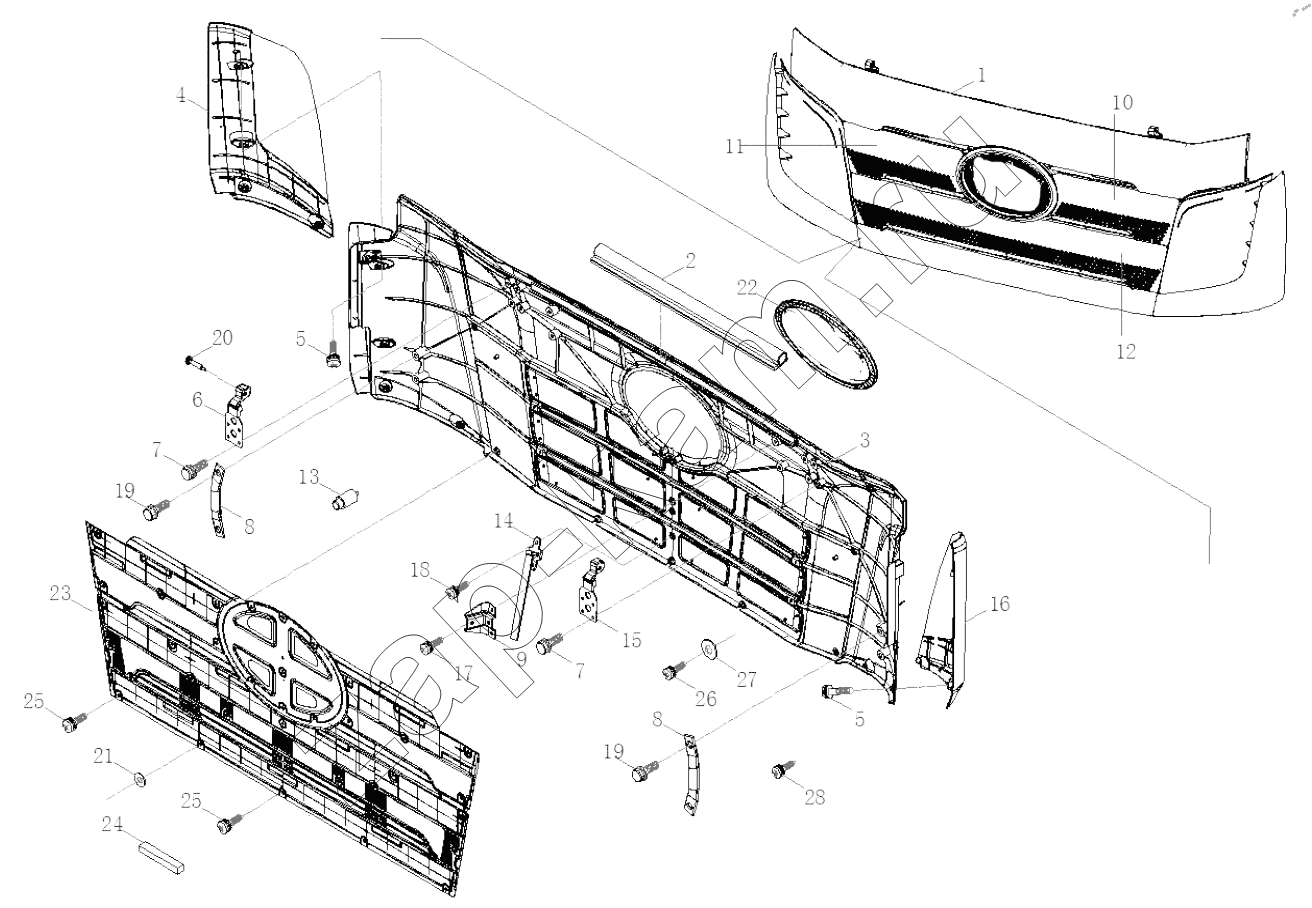

Схема/чертеж: ПЕРЕДНЯЯ ПАНЕЛЬ В СБОРЕ-2 / FAW CA4180 (P77K25E5)
1
2
3
4
5
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
25
26
27
28
Поз. Артикул Название детали Кол-во Цена
1 5302010-PB90/C-J004 Передняя панель в сборе 1; -
2 5302041-B90-C00/C Уплотнительная лента - наружная панель передней стенки 1; -
3 5302020-B90/F Наружная пластина передней стенки в сборе 1; -
4 5302615-B90/K Левый кожух в сборе 1; -
5 CQ2214816F41 Саморез с поперечной утопленной головкой поддона и плоская шайба в сборе 28; -
6 5302155-B90/C Левая петля внешней панели передней стенки в сборе 1; -
7 Q1840816F37K Шестигранный фланцевый болт с толстым стержнем 8; -
8 5302541-B90-C00/C Стопорный штифт – передняя стенка 2; -
9 5302450-B90/D Кронштейн верхнего крепления газовой пружины в сборе 2; -
10 5302071-B90/D Левая накладка радиатора 1; -
11 5302072-B90/D Правая накладка радиатора 1; -
12 5302073-B90/F Нижняя накладка радиатора 1; -
13 5302581-B90/B Буферный блок – передняя стенка 4; -
14 5302180-B90/D Ручка в сборе - внешняя панель передней стенки 1; -
15 5302160-B90/C Правая петля внешней панели передней стенки в сборе 1; -
16 5302620-B90/K Правый кожух в сборе 1; -
17 Q1840812F37K Шестигранный фланцевый болт толстый стержень 4; -
18 Q2360616F41B Комбинированный винт с плоской круглой головкой и крестообразным шлицем 2; -
19 Q1840812F37K Шестигранный фланцевый болт толстый стержень 4; -
20 5302054-B45/A Резьбовой вал 2; -
21 5310066-50/A Коническое стопорное кольцо 19; -
22 5302810-B90/A Сборка переднего логотипа 1; -
23 5302076-B90/F Накладка на кожух радиатора 1; -
24 5302091-B90/A Подкладка под наружную пластину передней стенки в сборе 4; -
25 CQ2214813F41 Саморез с поперечной утопленной головкой поддона и плоская шайба в сборе 3; -
26 CQ2714816F41 Саморез с полукруглой головкой с крестообразным шлицем 5; -
27 Q40105F37 Шайба 5; -
28 CQ2213513AF41 Саморез с поперечной утопленной головкой поддона и плоская шайба в сборе 5; -
