ПЕРЕДНЯЯ ПОДВЕСКА
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

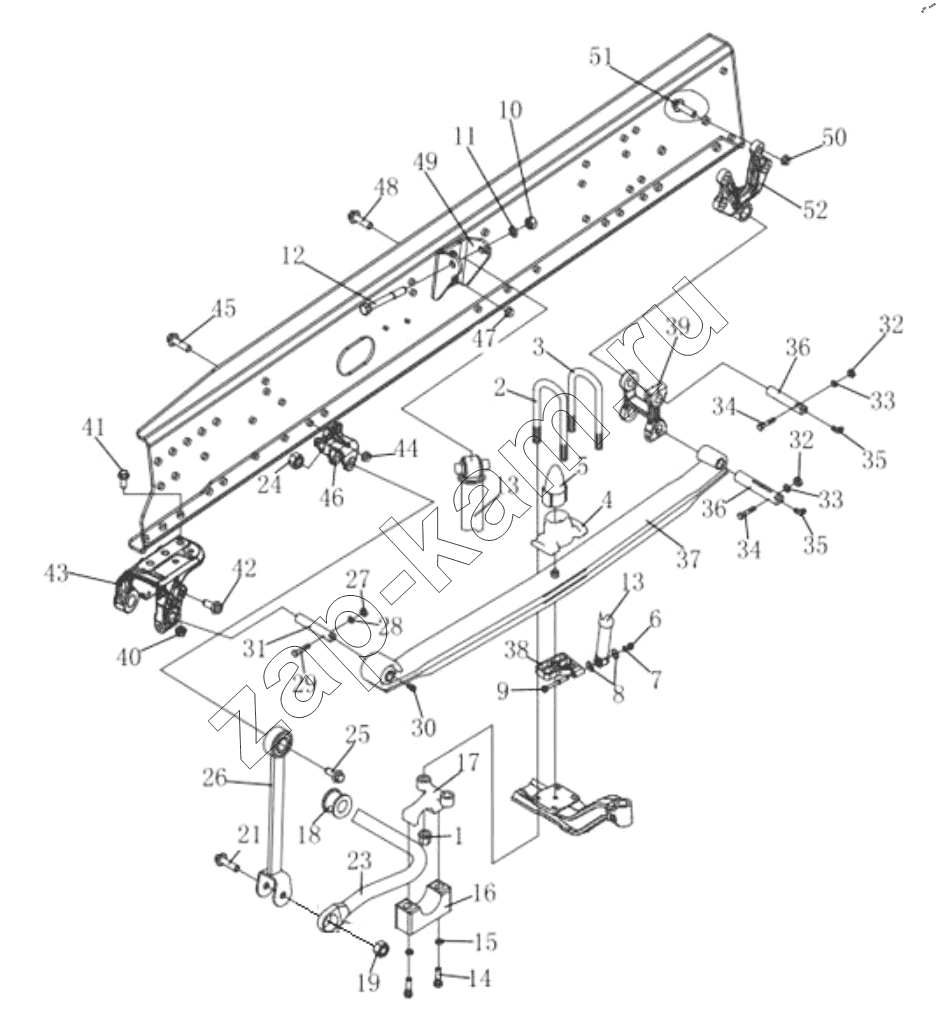

Схема/чертеж: ПЕРЕДНЯЯ ПОДВЕСКА / FAW CA4180 (P77K25E5)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
16
17
17
18
19
21
23
24
25
26
27
28
29
30
31
32
32
33
33
34
34
35
35
36
36
37
38
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
Поз. Артикул Название детали Кол-во Цена
1 2902413-76A/C Гайка 8; -
2 2902411-489/B U-образный болт - для крепления передней листовой рессоры 2; -
3 2902411-48A/A U-образный болт передней листовой рессоры 2; -
4 2902406-50A/F Крышка передней листовой рессоры 2; -
5 2902432-50A/E Подкладка передней листовой рессоры 2; -
6 CQ34116 Гайка 2; -
7 Q40316 Пружинная шайба 2; -
8 Q40216 Шайба 4; -
9 CQ15116140T Шестигранный направляющий болт 2; -
10 CQ34116 Гайка 2; -
11 Q40316 Пружинная шайба 2; -
12 CQ15116120T Болт с шестигранной головкой 2; -
13 2905010-2000-C00/D Front shock absorber assembly 2; -
14 CQ1511460 Болт 4; -
16 2906446-2033/D Крышка кронштейна переднего стержня поперечной устойчивости 2; -
17 2906443-2033/C Левый кронштейн 1; -
17 2906444-2033/C Правый кронштейн 1; -
18 2906447-2033/C Втулка стабилизатора передняя ось 2; -
19 T39316 Шестигранная фланцевая гайка 2; -
21 Q1851695T Шестигранный фланцевый болт 2; -
23 2906010-2033/D Передний стержень поперечной устойчивости 1; -
24 CQ39720 Шестигранная гайка с фланцевой поверхностью 2; -
25 Q1852095T Шестигранный фланцевый болт 2; -
26 2906320-2033/C Коромысло и втулка переднего стержня поперечной устойчивости в сборе 2; -
27 CQ34112 Гайка 2; -
28 Q40312 Пружинная шайба 2; -
29 CQ1511270 Болт с шестигранной головкой 2; -
30 CQ70001 Масленка 2; -
31 2902471-50A/F Штифт стального пружинного кронштейна 2; -
32 CQ34112 Гайка 4; -
33 Q40312 Пружинная шайба 4; -
34 CQ1511280 Болт 4; -
35 CQ70190 Сопло смазочное 4; -
36 2902481-2000/E Штифт 4; -
37 2902010-2000/G Передняя листовая рессора в сборе 2; -
38 2905425-2000/C Левый нижний кронштейн в сборе 1; -
38 2905430-2000/C Правый нижний кронштейн в сборе 1; -
39 2902466-2000/C Кольцо – передняя листовая рессора 2; -
40 CQ39716 Шестигранная фланцевая гайка 6; -
41 Q1851640T Шестигранный фланцевый болт 6; -
42 Q1851665T Шестигранный фланцевый болт 6; -
43 2902441-2000/E Левая передняя скоба передней листовой рессоры 1; -
43 2902442-2000/E Правая передняя скоба передней листовой рессоры 1; -
44 CQ39714 Шестигранная фланцевая гайка 6; -
45 Q1851445T Шестигранный фланцевый болт 6; -
46 2906441-2000/D Кронштейн коромысла переднего стержня поперечной устойчивости 2; -
47 CQ39714 Шестигранная фланцевая гайка 4; -
48 Q1851435T Шестигранный фланцевый болт 4; -
49 2905411-1086/C Верхний кронштейн 2; -
50 CQ39718 Шестигранная фланцевая гайка 8; -
51 Q1851850T Болт с шестигранной головкой и фланцем 8; -
52 2902450-2000/E Задний кронштейн передней листовой рессоры в сборе 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
