СБОРКИ КОРПУСА ЦИЛИНДРА
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

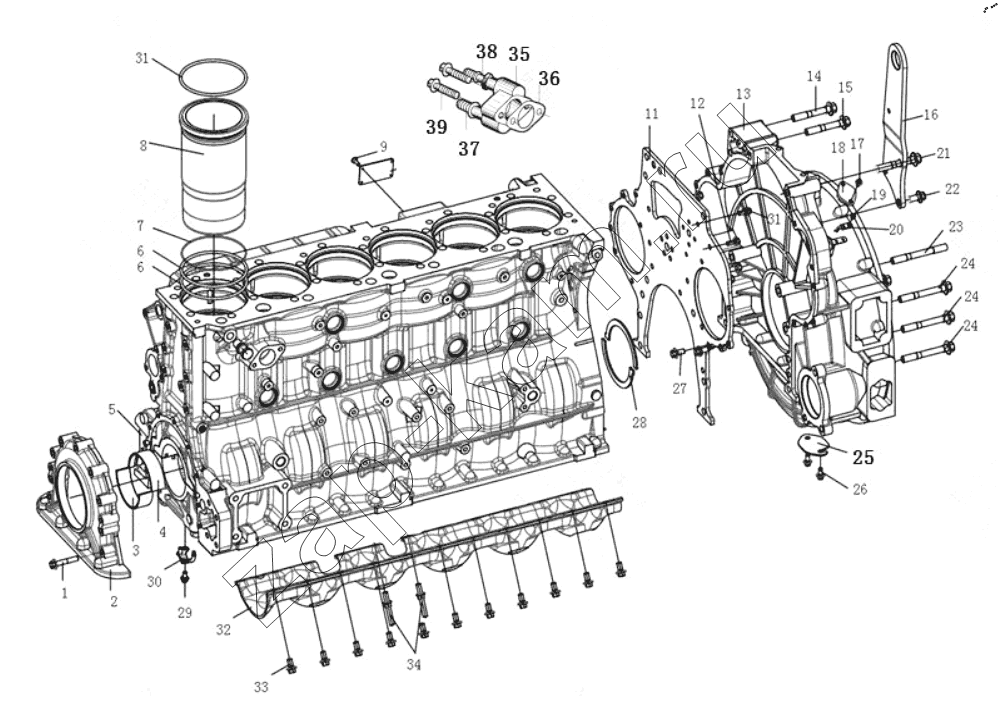

Схема/чертеж: СБОРКИ КОРПУСА ЦИЛИНДРА / FAW CA4180 (P77K25E5)
1
2
3
4
5
6
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
Поз. Артикул Название детали Кол-во Цена
1 Q1821055F36 Болт поверхности шестигранного фланца 9; -
2 1002056BM50-000J Седло переднего сальника коленчатого вала 1; -
3 MM500000-PJZW Вкладыш коренной коленвала 1; -
4 MM500000-PJZW Вкладыш коренной коленвала 1; -
5 MM8E2A1650-PJJT Картер в полном сборе 1; -
6 1002017-M50-0000 О - образное резиновое уплотнительное кольцо 12; -
7 1002019-M50-0000 О - образное резиновое уплотнительное кольцо 6; -
8 1002016-M50-000JZ Гильза цилиндра 6; -
9 Q541026 Закрепка таблички 4; -
11 1002076CM50-000J Перекрышка крышки камеры шестерни 1; -
12 Q1840820F36 Болт поверхности шестигранного фланца 2; -
13 1002061-M65-02018H Кожух корпуса редуктора 1; -
14 Q1841085F36 Шестигранный фланцевый болт 2; -
15 Q18214110F36 Болт фланца с шестигранной головкой 1; -
16 1002044AM50-000J Заднее подъемное ушко - крышка цилиндра 1; -
17 Q1840612F36 Болт поверхности шестигранного фланца 2; -
18 1002068B29D Резиновая пробка картера маховика 1; -
19 1002083-81D Винт с крестообразным шлицем 2; -
20 1002066-29D Метка картера маховика 1; -
21 Q18214130F36 Болты поверхности шестигранного фланца - тонкий стержень 1; -
22 Q1841230F36 Шестигранный фланцевый болт 2; -
23 Q1201070F36S Шпилька, с двумя плоскими торцами 12; -
24 Q18214120F36 Болты поверхности шестигранного фланца - тонкий стержень 10; -
25 1002067-29D Перекрывающая плита картера маховика 1; -
26 Q1840816F36 Болт поверхности шестигранного фланца 2; -
27 Q1841025F36 Болт поверхности шестигранного фланца 7; -
28 1002036-M50-000J Главный осевой подшипник 4; -
29 1002214-81D Болт крепления форсунки охлаждения поршня 6; -
30 1002200AM50-0000Z Форсунка охлаждения поршня 6; -
31 1002018-M50-0000Z Кольцо 6; -
32 1002081BM5B-02001 Лестничная рама 1; -
33 Q1841030TF2 Шестигранный фланцевый болт 18; -
34 1002082AM5B-02001 Болт 2; -
35 1002401-M39-0D97R Соединитель - забор воды scr 1; -
36 1002402-M50-000J Прокладка - переходной фланец водяной трубы 1; -
37 1002403-M39-0D97R Транзитный соединитель 1; -
38 1002404-M50-000J Соединенитель циркуляционной воды 1; -
39 Q1840845TF2 Болт с шестигранной головкой и фланцем 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
