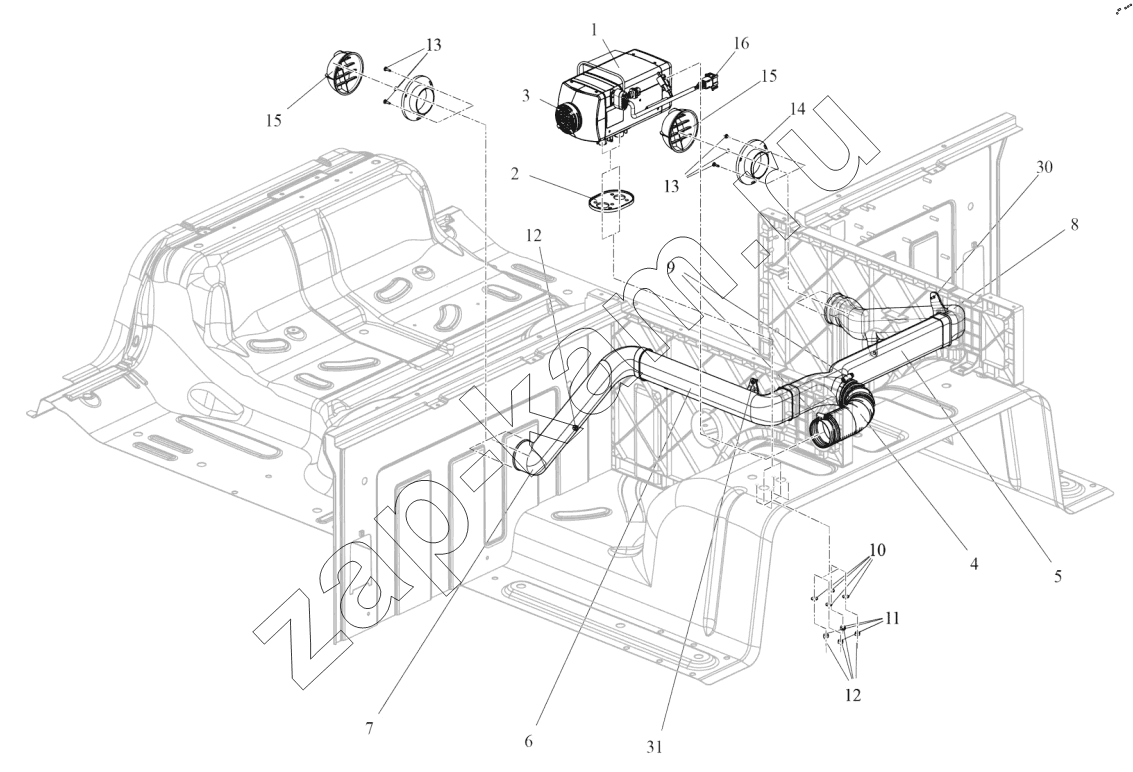

СХЕМА ПНЕВМАТИЧЕСКОГО АВТОНОМНОГО ОТОПИТЕЛЯ (КАБИНЫ)
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
15
16
30
Поз. Артикул Название детали Кол-во
1 8115505-B90/C Отопитель в сборе 1;
2 8115551-B82/A Уплотнительная прокладка 1;
3 8115552-B82/A Защитная крышка воздухозаборного отверстия 1;
4 8115601-B90/A Термостойкий воздуховод 1;
5 8115051-B90/C Раздаточный воздуховод 1;
6 8115052-B90/C Воздуховод со стороны водителя а 1;
7 8115053-B90/E Воздуховод со стороны водителя б 1;
8 8115054-B90/D Воздуховод со стороны пассажира 1;
9 CQ67670B Лирка червячного рукава типа В 2;
10 Q40606 Плоская шайба 4;
11 Q40506 Пружинная шайба 4;
12 CQ34006 Шестигранная гайка 7;
13 CQ2714213F6 Самонарезающий винт 6;
14 8115611-B90/A Седло выпускной решетки 2;
15 8115612-B82/A Решетка воздуховыпускного отверстия 2;
16 8115640-B90/B Главный жгут проводов обогревателя в сборе 1;
17 8115631-B90/A Всасывающая трубка 1;
18 8115621-B90/B Выхлопная труба 1;
19 8115562-B90/B Топливный трубопровод 1;
20 CQ67630B Лирка червячного рукава типа В 1;
21 8115625-B82/A Хомут крепления выхлопной трубы в сборе 1;
22 8115598-62U/B Мягкое соединение под прямым углом 1;
23 8115595-B82/A Зажимная муфта 2;
24 8115656-B82/A Кронштейн 2;
25 Q68825 Шпилька трубы 1;
26 CQ1460616 Болт 2;
27 8115627-B82/A Крепёжный хомут для крепления выхлопной трубы 1;
28 Q68606 Однотрубный хомут 3;
29 T67414646 Резиновая лента 1;
30 CQ2214216F6 Phillips pan head self-tapping screw and plain washer subassembly 4;
