  5. СХЕМА РАМЫ

СХЕМА РАМЫ
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

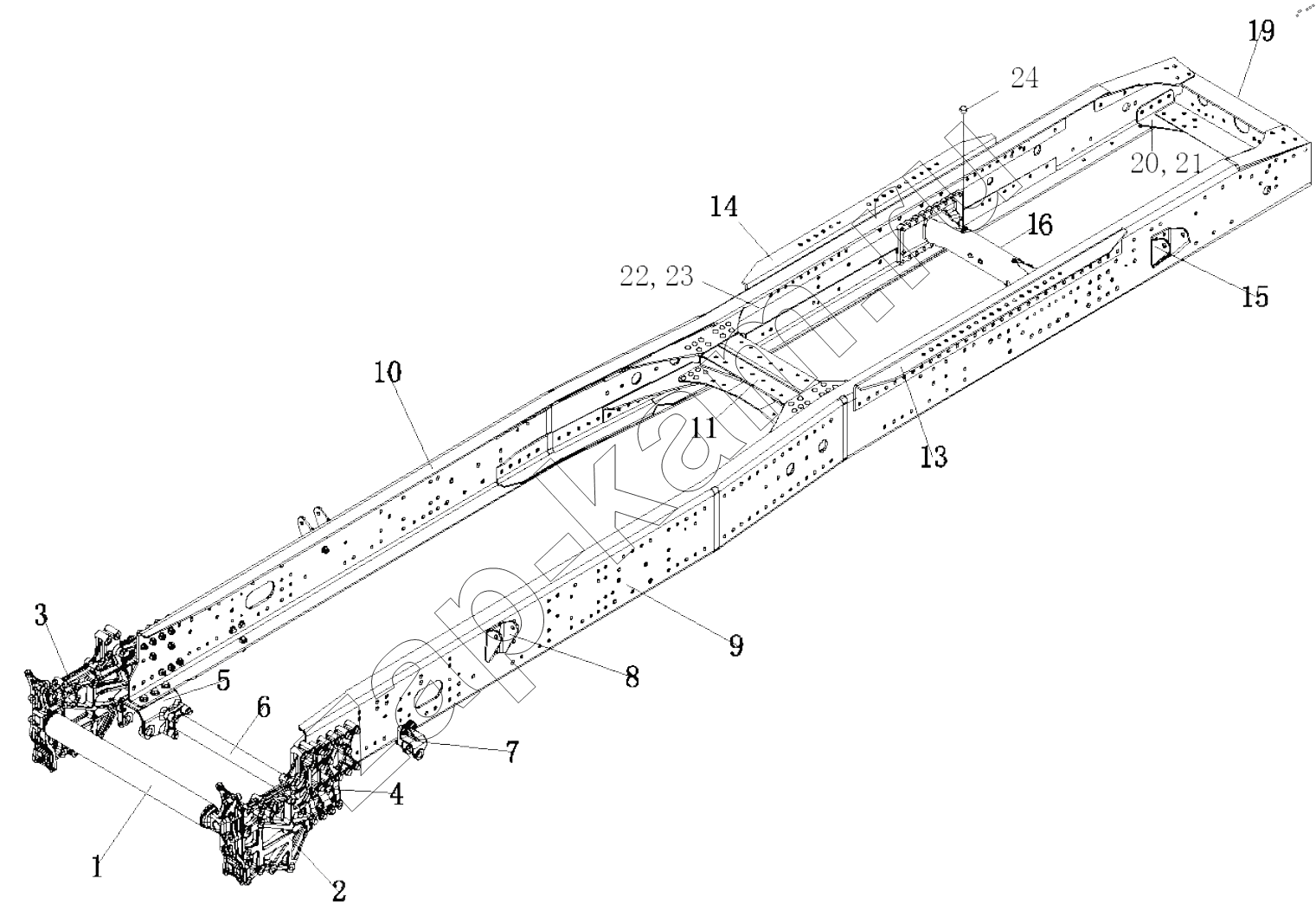

Схема/чертеж: СХЕМА РАМЫ / FAW CA4180 (P77K25E5)
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
19
20
21
22
23
24
Поз. Артикул Название детали Кол-во Цена
CQ39714 CQ39714 Шестигранная фланцевая гайка 4; -
Q1851640T Q1851640T Шестигранный фланцевый болт 3; -
Q1851665T Q1851665T Шестигранный фланцевый болт 3; -
Q1841435T Q1841435T Шестигранный фланцевый болт 4; -
2801093-2000/D 2801093-2000/D Втулка 8; -
Q1851470T Q1851470T Шестигранный фланцевый болт 8; -
CQ32614 CQ32614 Гайка 4; -
CQ39714 CQ39714 Шестигранная фланцевая гайка 6; -
Q1851440T Q1851440T Шестигранный фланцевый болт 6; -
Q1851435T Q1851435T Шестигранный фланцевый болт 4; -
CQ39716 CQ39716 Шестигранная фланцевая гайка 3; -
Q1851435T Q1851435T Шестигранный фланцевый болт 4; -
CQ39714 CQ39714 Шестигранная фланцевая гайка 4; -
Q1841455T Q1841455T Болт 12; -
Q1841450T Q1841450T Болт 7; -
CQ32614 CQ32614 Гайка 18; -
Q1841445T Q1841445T Болт 18; -
Q1841440T Q1841440T Шестигранный фланцевый болт 17; -
Q1841435T Q1841435T Шестигранный фланцевый болт 3; -
CQ32614 CQ32614 Гайка 39; -
Q1841680T Q1841680T Шестигранный фланцевый болт толстый стержень 8; -
2800010-2197/D 2800010-2197/D Рама и узел крепления в сборе 1; -
Q1851650T Q1851650T Шестигранный фланцевый болт 8; -
Q1841440T Q1841440T Шестигранный фланцевый болт 14; -
Q18416100T Q18416100T Шестигранный фланцевый болт толстый стержень (стандартный тип) 1; -
Q1841680T Q1841680T Шестигранный фланцевый болт толстый стержень (стандартный тип) 11; -
T32616TF2 T32616TF2 Spl маленькая шестигранная стопорная гайка с фланцем 14; -
2801011-1063/A 2801011-1063/A Шестигранный фланцевый болт 2; -
Q40118 Q40118 Шайба 2; -
Q1841435T Q1841435T Шестигранный фланцевый болт 16; -
Q40118 Q40118 Шайба 2; -
T32616TF2 T32616TF2 Spl маленькая шестигранная стопорная гайка с фланцем 10; -
2801011-1063/A 2801011-1063/A Шестигранный фланцевый болт 2; -
CQ32614 CQ32614 Гайка 30; -
CQ39716 CQ39716 Шестигранная фланцевая гайка 3; -
Q1851640T Q1851640T Шестигранный фланцевый болт 3; -
Q1851665T Q1851665T Шестигранный фланцевый болт 3; -
Q1841445T Q1841445T Болт 4; -
1 2801070-2000/D Передняя поперечина в сборе 1; -
2 2801023-1063/E Левая передняя удлинительная балка рамы 1; -
3 2801024-1063/E Правая передняя удлинительная балка рамы 1; -
4 2902441-2000/E Левая передняя скоба передней листовой рессоры 1; -
5 2902442-2000/E Правая передняя скоба передней листовой рессоры 1; -
6 2801090-2001/B Поперечина переднего кронштейна правой передней рессоры в сборе 1; -
7 2906441-2000/D Кронштейн коромысла переднего стержня поперечной устойчивости 2; -
8 2905411-1086/C Верхний кронштейн 2; -
9 2801025-2197/C Левая продольная балка в сборе 1; -
10 2801030-2197/C Правая продольная балка в сборе 1; -
11 2801110-2000/B Средняя 1# клепаная траверса в сборе 1; -
13 2801211-2197/A Соединительная пластина левой нижней пластины седла 1; -
14 2801211-2197/A Соединительная пластина левой нижней пластины седла 1; -
15 2915411-2001/A Верхний кронштейн заднего амортизатора 1; -
16 2801172A2005/B После балки подвески 1; -
19 2801182-2050/A Задняя траверса 1; -
20 2801187-2004/B Верхняя левая соединительная пластина задней траверсы 1; -
21 2801188-2004/B Верхняя правая соединительная пластина задней траверсы 1; -
22 2801043-2031/B Левая верхняя усиленная пластина после точки перегиба 1; -
23 2801044-2031/B Правая верхняя усиленная пластина после точки перегиба 1; -
24 CQ61720 Заглушка с шестигранной головкой 2; -
