СХЕМА СИСТЕМЫ ГАЗОВОГО КОНТУРА АМТ
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

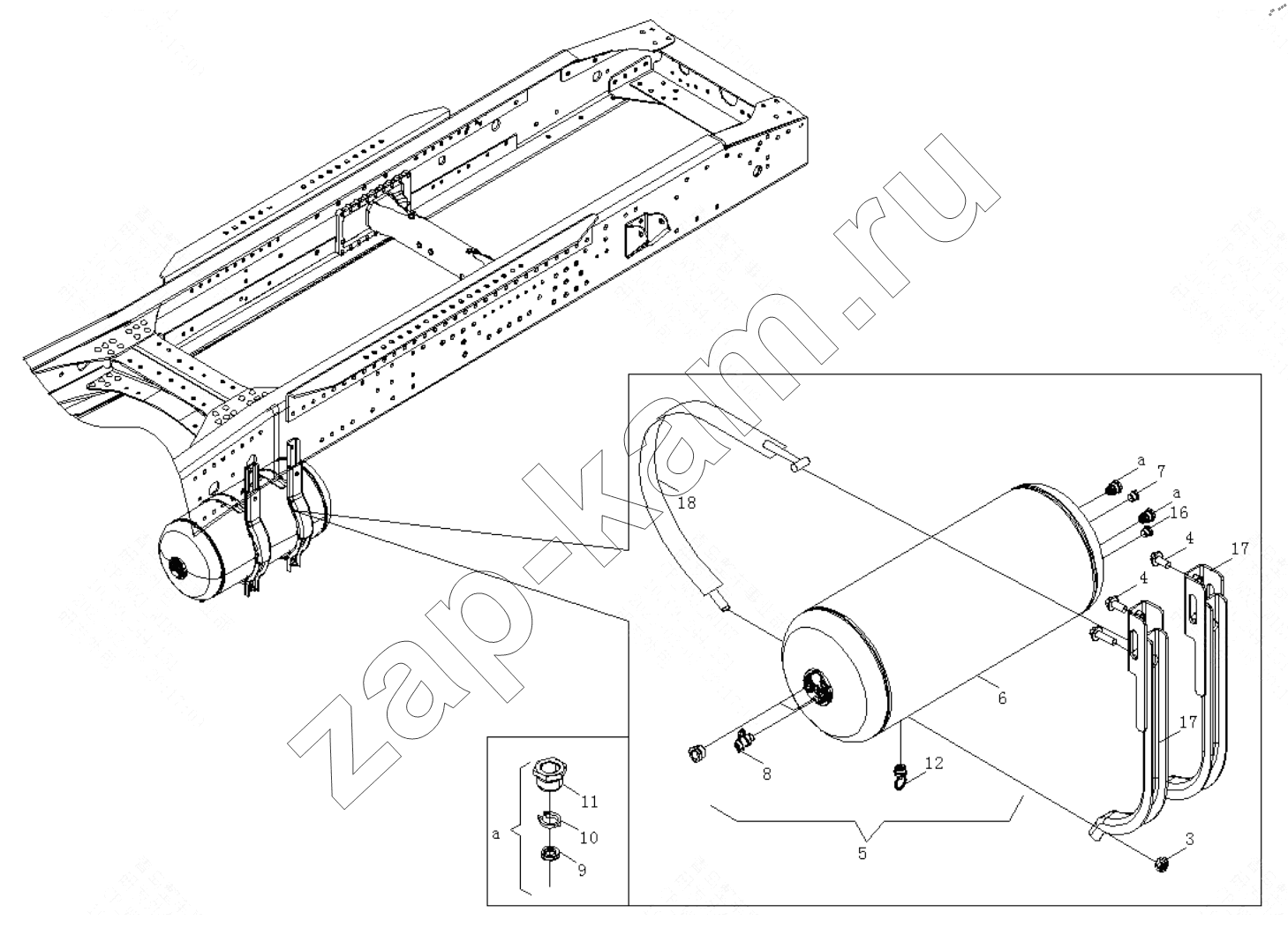

Схема/чертеж: СХЕМА СИСТЕМЫ ГАЗОВОГО КОНТУРА АМТ / FAW CA4180 (P77K25E5)
3
4
4
5
6
7
8
9
10
11
12
16
17
17
18
Поз. Артикул Название детали Кол-во Цена
Q1841430T Q1841430T Шестигранный фланцевый болт толстый стержень 2; -
1 3515045-2000/A Транзитный соединитель в сборе 1; -
2 T67417246 Пластмассовый хомут 2; -
3 CQ32610 Шестигранная гайка 2; -
4 Q1841440T Шестигранный фланцевый болт 2; -
5 3513080-2036/A Воздушный резервуар с соединительным узлом 1; -
6 3513080-1303/B Резервуар хранения воздуха в сборе 1; -
7 3513420-1500/B Резьбовая втулка 1; -
8 3513150-1500/C Детекторный соединитель 1; -
9 3513403-1500/C Уплотнительное кольцо специального сечения 4; -
10 3513407-1500/C Соединительный хомут 4; -
11 3513410-1500/B Резьбовая втулка 4; -
12 3513100-1500/B Сливной водяной кран в сборе 1; -
16 3506415-1500/B Резьбовая втулка 1; -
17 3513065-2001/E Кронштейн дополнительного воздушного резервуара в сборе 2; -
18 3513085A2001/A Крепежная лента дополнительного воздушного резервуара в сборе 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
