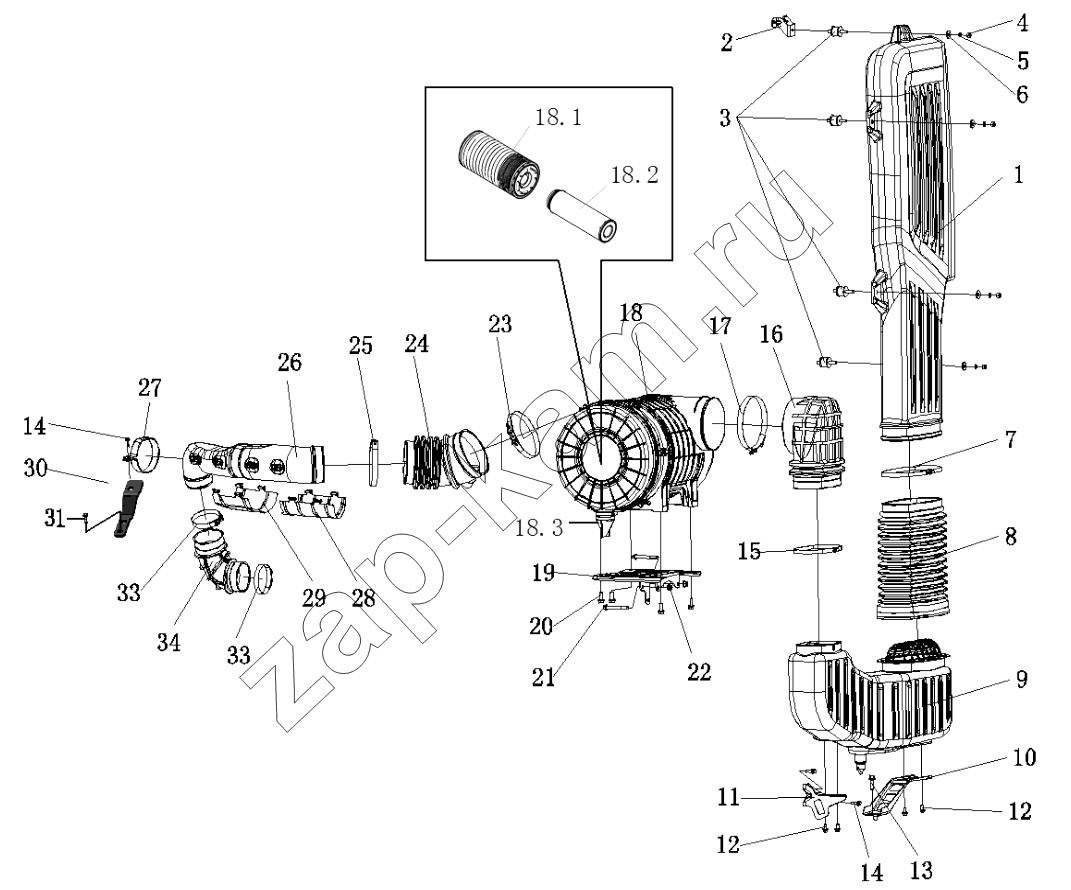

СХЕМА СИСТЕМЫ ЗАБОРА ВОЗДУХА
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
18
18.1
18.2
18.3
19
20
21
22
23
24
25
26
27
28
29
30
31
33
33
34
Поз. Артикул Название детали Кол-во
1 1109250-2000-C00/H Впускной воздушный канал в сборе 1;
2 1109225-2000/C Верхний кронштейн впускного воздушного канала в сборе 1;
3 1109220A242/D Амортизационный кронштейн в сборе 4;
4 CQ34010F6 Шестигранная гайка 4;
5 Q40310F6 Пружинная шайба 4;
6 Q40210F6 Большая шайба 4;
7 1109210-2000/D Шланговый хомут с червячным приводом в сборе 1;
8 1109260-2000/D Соединительный шланг в сборе 1;
9 1109270-2000/D Передняя стойка в сборе 1;
10 1109276-2000/F Кронштейн а стойки 1;
11 1109278-2000/D Кронштейн б стойки 1;
12 CQ1460820 Установочное место для болта 4;
13 Q1841235 Шестигранный фланцевый болт 1;
14 CQ1460830 Болт 3;
15 1109280-2000/C Хомут патрубка воздушного фильтра 1;
16 1109291-2000/C Соединительный резиновый шланг 1;
17 CQ676200B Хомут 1;
18 1109010-2172/A Воздушный фильтр в сборе 1;
18.1 1109060A2000/A Фильтр воздушный (основной) 1;
18.2 1109070-2000-C00/A Фильтр воздушный (вторичный) 1;
18.3 1109108-2000/A Кран 1;
19 1109371-2000/D Кронштейн 1;
20 CQ1461030 Болт 4;
21 Q1841085 Шестигранный фланцевый болт толстый стержень (стандартный тип) 2;
22 CQ32610 Шестигранная гайка 2;
23 1109385-56C/A Усиленный хомут для шланга 1;
24 1109352-2000/D Соединительный шланг воздушного фильтра 1;
25 1109385-61B/A Усиленный хомут для шланга 1;
26 1109356-91W/C Патрубок воздушного фильтра 1;
27 1109367-2001/A Хомут трубы забора воздуха 1;
28 1109368-91W/D Теплоизоляционная крышка а 1;
29 1109369-91W/E Теплоизоляционная крышка б 1;
30 1109365A2002/A Кронштейн в сборе 1;
31 CQ1460830 Болт 2;
33 1109395-52C/C Усиленный хомут для шланга 2;
34 1109351-91W/B Патрубок воздушный 1;
