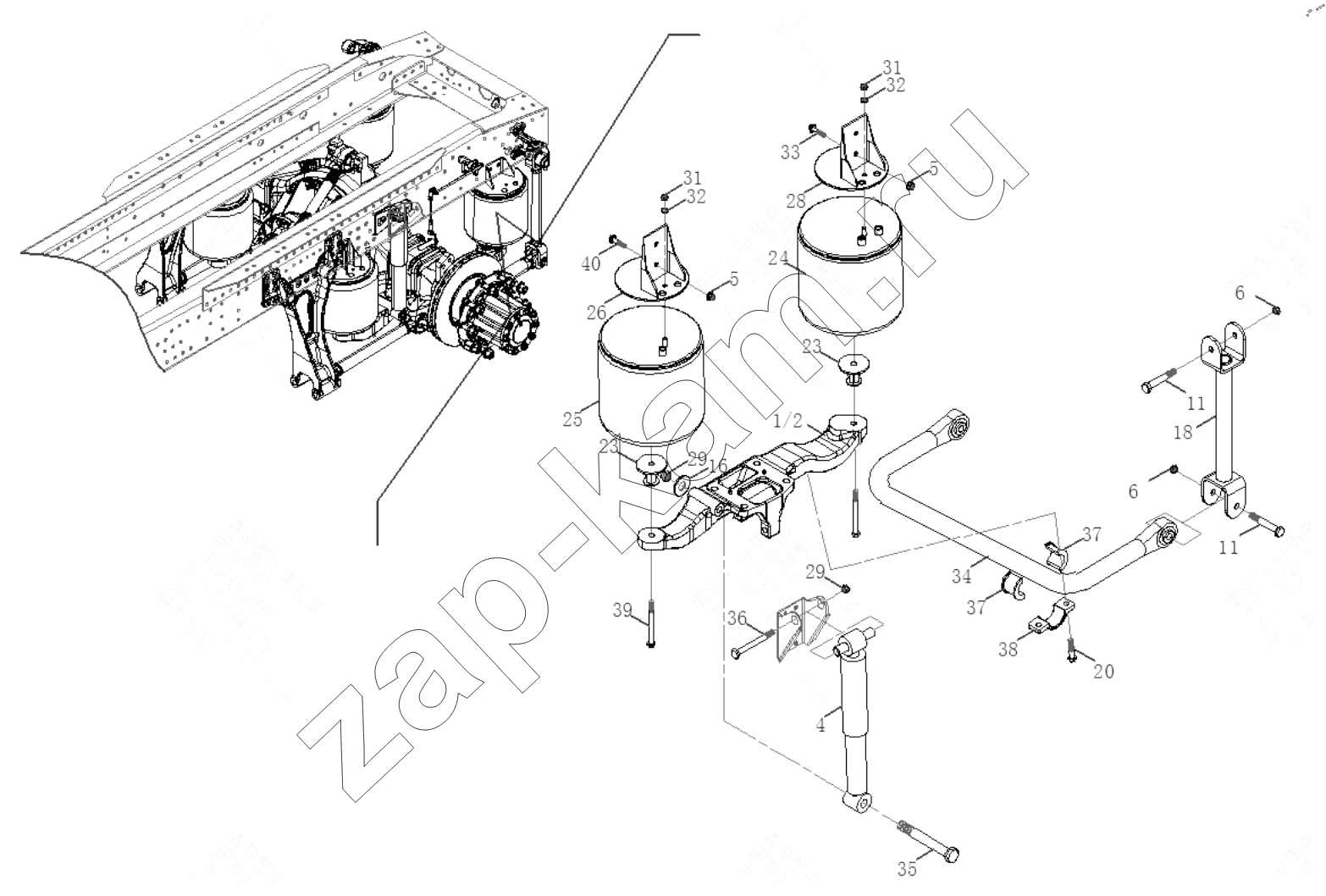

СХЕМА СТРОЕНИЯ ЗАДНЕЙ ПОДВЕСКИ
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
5
6
6
11
11
16
18
20
23
23
24
25
26
28
29
29
31
31
32
32
33
34
35
36
37
37
38
39
40
Поз. Артикул Название детали Кол-во
1 2912315-2001/C Левый опорный рычаг-пневматическая пружина 1;
2 2912320-2001/C Правый опорный рычаг-пневматическая пружина 1;
3 2912441-2001/D Большой кронштейн пневмоподвески 2;
4 2915010-2001-C00/C Задний амортизатор в сборе 2;
5 CQ39714 Шестигранная фланцевая гайка 8;
6 CQ39716 Шестигранная фланцевая гайка 4;
7 2919020-2001-C00/B Задний нижний реагирующий стержень с резиновым соединением в сборе 2;
7.1 062 480 059 000 Шаровая головка и зажим в сборе 4;
8 CQ15120170TF37K Болт с шестигранной головкой 4;
9 T32720TF41K Spl маленькая шестигранная стопорная гайка с фланцем 12;
10 CQ15120100TF37K Болт с шестигранной головкой 4;
11 Q18516115T Болт крепления стабилизатора 4;
12 2919015-2001-C00/D Задний верхний реагирующий стержень с резиновым соединением в сборе 1;
12.1 080 480 112 000 Большая шаровая головка и зажим в сборе 1;
12.2 062 480 151 000 Малая шаровая головка и зажим в сборе 2;
13 Q1852060TF41K Шестигранный фланцевый болт толстый стержень 4;
14 2919511-2028/B Винт с шестигранной фланцевой головкой 2;
15 T32724TF41K Spl маленькая шестигранная стопорная гайка с фланцем 2;
16 Q40220 Шайба 2;
17 2912411-2006/B Болт u-образный стремянка задней рессоры 4;
18 2916320-2032/B Стабилизационный стержень с коромыслом в сборе 2;
19 2912413-60A/A Гайка для крепления u-образного болта 8;
20 Q1851850T Болт с шестигранной головкой и фланцем 4;
21 Q1851455TF37K Шестигранный фланцевый болт с толстым стержнем 24;
22 Q1851460TF37K Шестигранный фланцевый болт с толстым стержнем 8;
23 2912313-2001/G Регулируемая опора пневматической пружины 4;
24 2912070-60A-C02/A Задняя пневматическая пружина ведущего моста в сборе 2;
25 2912060-60A-C02/A Передний пневпобалон задней оси 2;
26 2912515-2001/D Пластина верхняя накрывающая пневмобаллона 2;
27 Q1851440TF37K Шестигранный фланцевый болт с толстым стержнем 12;
28 2912515-2001/D Пластина верхняя накрывающая пневмобаллона 2;
29 CQ34120T Шестигранная гайка 4;
30 CQ39714F37K Шестигранная фланцевая гайка 48;
31 2912192-60A/A Гайка 4;
32 Q40312 Пружинная шайба 4;
33 Q1851435T Шестигранный фланцевый болт 6;
34 2916010-2001/E Задняя траверса в сборе 1;
35 2912519-2001/B Болт 2;
36 CQ15120150T Болт с шестигранной головкой 2;
37 2916447-2001/C Втулка заднего стабилизатора 2;
38 2916446-2001/E Скоба стержня поперечной 2;
39 2912518-2001/D Болт 4;
40 Q1851440T Шестигранный фланцевый болт 4;
41 Q1851450TF37K Шестигранный фланцевый болт толстый стержень 4;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
