  5. СХЕМА ТОПЛИВНОЙ СИСТЕМЫ

СХЕМА ТОПЛИВНОЙ СИСТЕМЫ
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

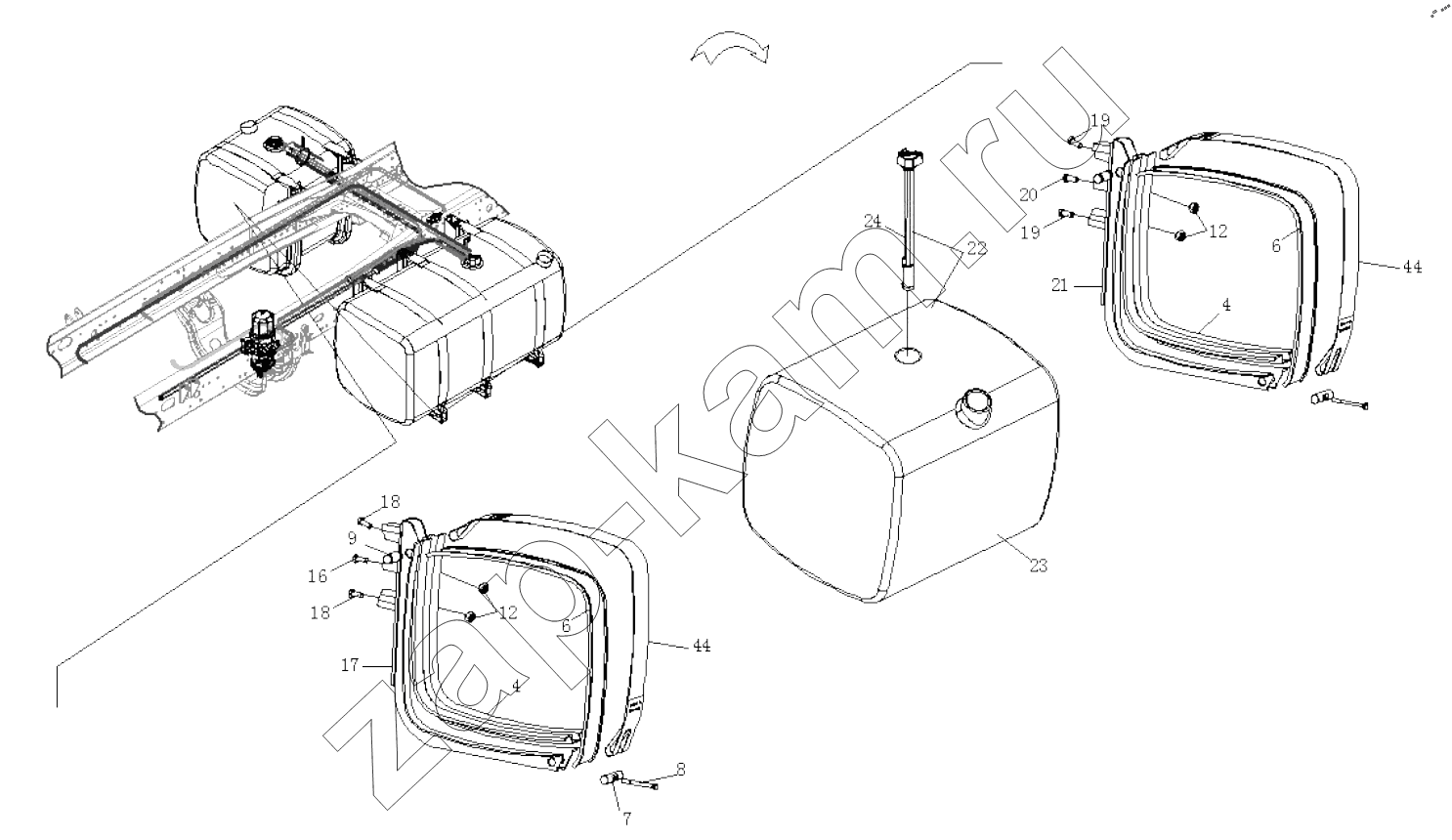

Схема/чертеж: СХЕМА ТОПЛИВНОЙ СИСТЕМЫ / FAW CA4180 (P77K25E5)
4
4
6
6
7
8
9
12
12
16
17
18
18
19
19
20
21
22
23
24
44
44
Поз. Артикул Название детали Кол-во Цена
1 1101010-2197-C00/B Основной топливный бак в сборе 1; -
2 1101015-2197-C00/B Основной топливный бак в сборе 1; -
3 1104010-2007-C00/D Датчик уровня топлива 1; -
4 1101117-2007/D Накладка кронштейна 5; -
5 1101305-2007/E Задний кронштейн топливного бака в сборе 1; -
6 1101134-2007/E Прокладка - лента 5; -
7 1101337-84Q/A Прямой штифт - лента 5; -
8 1101138-2007/C Скоба болта 5; -
9 1101137-2007/D Цилиндрический держатель штифта и верхний конец ленты 5; -
10 1101135-2050/B Сборка хомута - топливный бак 2; -
11 Q1841450T Болт 3; -
12 CQ39614 Гайка 14; -
13 1101105-2051/A Средняя скоба в сборе - топливный бак 1; -
14 Q1841485T Шестигранный фланцевый болт с толстым стержнем 2; -
15 Q1841475T Шестигранный фланцевый болт толстый стержень 1; -
16 Q18414120T Шестигранный фланцевый болт с толстым стержнем 4; -
17 1101105-2005/B Передняя скоба в сборе - топливный бак 2; -
18 Q18414130T Болт 2; -
19 Q1841495T Толстый болт с шестигранной головкой и фланцем 2; -
20 Q1841490T Шестигранный фланцевый болт с толстым стержнем 1; -
21 1101105-2197/A Передняя скоба в сборе 1; -
22 1102010-2197-C00/A Топливный бак дополнительный в сборе с датчиком уровня топлива 1; -
23 1102015-2197-C00/A Топливный бак дополнительный 1; -
24 3806040-900A/A Датчик уровня топлива 1; -
25 1104130-2026/E Впускной топливопровод от фильтра к насосу для перекачки топлива 1; -
26 1104250-2197/A Трубка топливная обратная 1; -
27 1104120-2197/A Впускной топливопровод в сборе между топливным баком и фильтром грубой очистки 1; -
28 1104301-50A/D Впускная и выпускная трубы 2; -
29 1104170-2197/A Трубопровод обратный подогрев топливного бака 1; -
30 1104190-2026/C Трубопровод впускной подогрев топливного бака 1; -
31 1104315-2197/A Трубопровод впускной подогрев топливного бака 1; -
32 1104400-2051/B Водяной кран с кронштейном в сборе 1; -
33 1104450-2026/B Кран подогрева топливного бака 1; -
34 1104451-2051/A Монтажный кронштейн крана подогрева воды топливного бака 1; -
35 Q2320620 Винт 4; -
36 3724032-50A/B Резиновое уплотнительное кольцо 2; -
37 3806041-61B/B Заглушка датчика топливоизмерительной системы 1; -
38 T67417246 Пластмассовый хомут 10; -
39 Q1841445T Болт 2; -
40 1104127-2000/D Кронштейн направляющей топливопровода 1; -
41 Q1841430 Фланцевый болт с шестигранной головкой 1; -
42 1104126A2060/A Кронштейн поддержки топливопровода 1; -
43 Q1841450 Шестигранный фланцевый болт 1; -
44 1101135-2007/H Сборка хомута - топливный бак 3; -
