  5. СХЕМА ТОПЛИВНОЙ СИСТЕМЫ

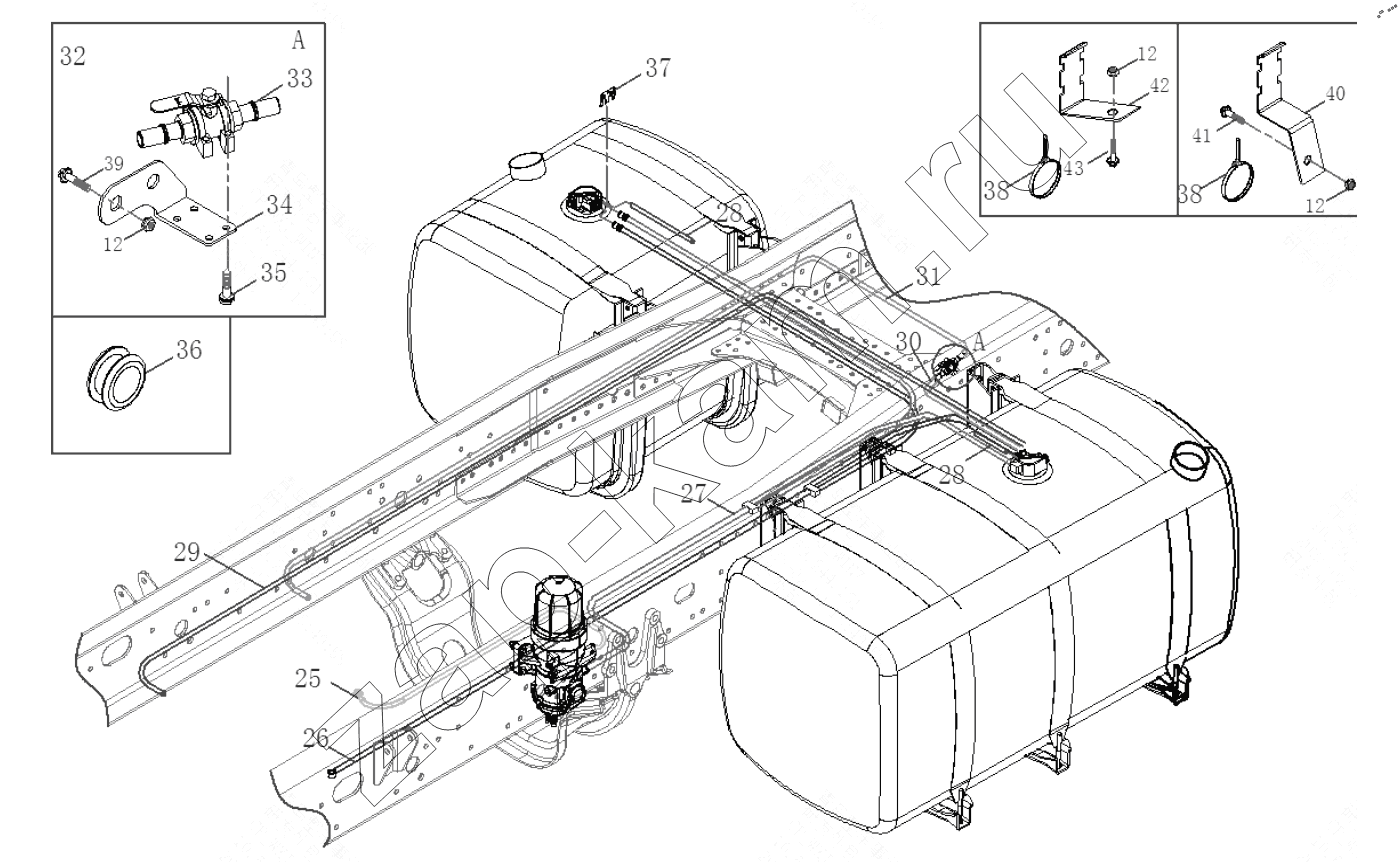

СХЕМА ТОПЛИВНОЙ СИСТЕМЫ
/ FAW CA4180 (P77K25E5)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
12
12
12
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
Поз. Артикул Название детали Кол-во
1 1101010-2197-C00/B Основной топливный бак в сборе 1;
2 1101015-2197-C00/B Основной топливный бак в сборе 1;
3 1104010-2007-C00/D Датчик уровня топлива 1;
4 1101117-2007/D Накладка кронштейна 5;
5 1101305-2007/E Задний кронштейн топливного бака в сборе 1;
6 1101134-2007/E Прокладка - лента 5;
7 1101337-84Q/A Прямой штифт - лента 5;
8 1101138-2007/C Скоба болта 5;
9 1101137-2007/D Цилиндрический держатель штифта и верхний конец ленты 5;
10 1101135-2050/B Сборка хомута - топливный бак 2;
11 Q1841450T Болт 3;
12 CQ39614 Гайка 14;
13 1101105-2051/A Средняя скоба в сборе - топливный бак 1;
14 Q1841485T Шестигранный фланцевый болт с толстым стержнем 2;
15 Q1841475T Шестигранный фланцевый болт толстый стержень 1;
16 Q18414120T Шестигранный фланцевый болт с толстым стержнем 4;
17 1101105-2005/B Передняя скоба в сборе - топливный бак 2;
18 Q18414130T Болт 2;
19 Q1841495T Толстый болт с шестигранной головкой и фланцем 2;
20 Q1841490T Шестигранный фланцевый болт с толстым стержнем 1;
21 1101105-2197/A Передняя скоба в сборе 1;
22 1102010-2197-C00/A Топливный бак дополнительный в сборе с датчиком уровня топлива 1;
23 1102015-2197-C00/A Топливный бак дополнительный 1;
24 3806040-900A/A Датчик уровня топлива 1;
25 1104130-2026/E Впускной топливопровод от фильтра к насосу для перекачки топлива 1;
26 1104250-2197/A Трубка топливная обратная 1;
27 1104120-2197/A Впускной топливопровод в сборе между топливным баком и фильтром грубой очистки 1;
28 1104301-50A/D Впускная и выпускная трубы 2;
29 1104170-2197/A Трубопровод обратный подогрев топливного бака 1;
30 1104190-2026/C Трубопровод впускной подогрев топливного бака 1;
31 1104315-2197/A Трубопровод впускной подогрев топливного бака 1;
32 1104400-2051/B Водяной кран с кронштейном в сборе 1;
33 1104450-2026/B Кран подогрева топливного бака 1;
34 1104451-2051/A Монтажный кронштейн крана подогрева воды топливного бака 1;
35 Q2320620 Винт 4;
36 3724032-50A/B Резиновое уплотнительное кольцо 2;
37 3806041-61B/B Заглушка датчика топливоизмерительной системы 1;
38 T67417246 Пластмассовый хомут 10;
39 Q1841445T Болт 2;
40 1104127-2000/D Кронштейн направляющей топливопровода 1;
41 Q1841430 Фланцевый болт с шестигранной головкой 1;
42 1104126A2060/A Кронштейн поддержки топливопровода 1;
43 Q1841450 Шестигранный фланцевый болт 1;
44 1101135-2007/H Сборка хомута - топливный бак 3;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
